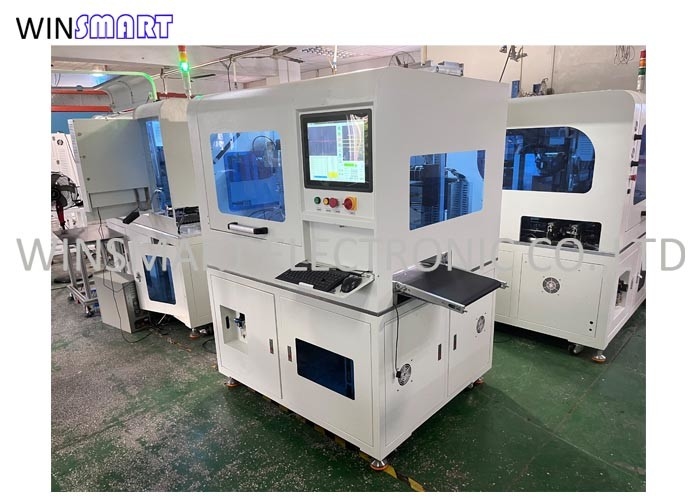

Wielofunkcyjny oddzielacz płytek PCB 2 wrzutowce do płyt V-Cut & Tab

Nazwa Marki:	Winsmart
Numer modelu:	SMTID3
MOQ:	1 zestaw
Cena £:	USD1-10000/set
Szczegóły opakowania:	Obudowa ze sklejki
Warunki płatności:	Akredytywa, T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Gwarancja:

1 rok

Układ CCD:

- Tak, proszę.

Tryb:

W linii

Maksymalny panel:

300x300mm (można dostosować)

Żywotność ostrza:

100 000 razy

Materiał ostrza:

SKH51

dokładność cięcia:

±0,1 mm

Kąt cięcia:

Długość cięcia:

Dostosowywalne

Metoda cięcia:

Cięcie i frezowanie w kształcie litery V

Prędkość cięcia:

Wysoka prędkość

Grubość cięcia:

0,2-3,2 mm

Szerokość cięcia:

2-6mm

Poziom hałasu:

≤70 dB

Zasilanie:

220 V/50 Hz

Nazwa produktu:

Separator do depanowania PCB

Możliwość Supply:

200 zestawów miesięcznie

Podkreślić:

Separator do odcinania płytek PCB z różnych typów

2 Spindle PCB Depaneling Separator

Maszyna do segregacji tablic PCB

Opis produktu

Wielofunkcyjny separator do odcinania płytek PCB, 2 wrzutowce do płytek V-cut i tab

Opis urządzenia do odcinania płytek PCB:

Multifunction PCB Depaneling Separator with 2 Spindles to specjalistyczna maszyna przeznaczona do separacji płyt PCB, w szczególności płytek V-cut i tab.Posiada dwa wrzutowce, aby pomieścić różne rodzaje PCBMaszyna ta jest wszechstronna i nadaje się do szerokiej gamy procesów produkcji płyt PCB zarówno dla płyt V-cut, jak i płyt frezowych.

Wielofunkcyjny oddzielacz płytek PCB 2 wrzutowce do płyt V-Cut & Tab 0

Funkcje oddzielacza PCB:

Główną funkcją wielofunkcyjnego separatora PCB z dwoma wrzutownicami jest oddzielenie płyt PCB, w szczególności płytek V-cut i tab. Wykonuje następujące funkcje:

Separacja w kształcie litery V: maszyna wykorzystuje jedną z wrzutow do wykonywania separacji w kształcie litery V PCB.Wykonuje to zgodnie z wstępnie zdefiniowanymi liniami w kształcie litery V na deskach i oddziela je precyzyjnie bez powodowania naprężenia lub uszkodzenia.
Separacja tabboardów: maszyna wykorzystuje drugi wrot do oddzielenia tabboardów.
Dostosowalność: Maszyna umożliwia dostosowanie w oparciu o określone projekty i wymagania PCB.

Charakterystyka separatora do odcinania płytek PCB:

Podwójne wrzutowce: Włączenie dwóch wrzutowców umożliwia maszynie obsługę zarówno płytek V-cut, jak i tab, oferując wszechstronność i wydajność w procesach rozgrzewania płytek PCB.
Precyzyjne oddzielenie: maszyna zapewnia precyzyjne oddzielenie PCB, utrzymując integralność płyt i minimalizując naprężenie lub uszkodzenia komponentów.
Parametry regulowane: maszyna oferuje regulowane parametry, takie jak prędkość cięcia, ciśnienie węgla i szybkość podawania,umożliwiające optymalną wydajność cięcia na różnych materiałach i grubościach PCB.
Dostosowalne ścieżki cięcia: maszyna może być zaprogramowana do podążania za określonymi ścieżkami cięcia w oparciu o wymagania projektowe PCB, uwzględniając różne kształty i rozmiary.
System przenośnikowy: maszyna zawiera system przenośnikowy umożliwiający płynny przepływ PCB podczas procesu separacji, zwiększając wydajność i wydajność.

Specyfikacja separatora do odcinania płytek PCB:

Pozycja	SMTID3
Obszar pracy	250x200mm, 0-80mm ((Z)
CCD	540
Węgiel	Chińska marka
Śrubokręt, szyba przewodnia, moduł	Chińska marka
Silnik serwowy	Panasonic
Eliminator elektrostatyczny	ADK-801ADK-801
PC	Wartość przemysłowa
Karta sterowania ruchem	PI9074
monitor	17 cali.
System operacyjny	System Windows 10
Prędkość spindala	40000 obrotów na minutę
Prędkość jazdy XYZ	XY.800mm/s, Z.300mm/s
Prędkość cięcia	0-80 mm/s
Dokładność cięcia	± 0,05 mm
Całkowita moc	5 kW
Platforma robocza	Obrotowa tacza może cięć w dwóch kierunkach
System chłodzenia węzłem	Chłodzenie powietrzem
Moc odkurzacza	3.5kw 380V,3 fazy ((opcjonalne czyszczenie próżniowe górne i dolne)
Ciśnienie powietrza	00,5-0,7MPa
Kontrola hałasu	< 80 dB
Urządzenie bezpieczeństwa	Drzwi i czujniki bezpieczeństwa
Tryb działania	W linii
Ładowanie PCB	Przesyłowy przenośnik do podawania
Automatyczne wykrywanie usterek i tryb konserwacji	Funkcja samodzielnej diagnostyki, wyświetlanie informacji o błędach w czasie rzeczywistym i intuicyjne zapytanie o status każdego portu IO w celu rozwiązywania problemów
Wsparcie techniczne i szkolenia	Zapewnienie usług obsługi sprzętu, programowania, utrzymania sprzętu i szkoleń
System widzenia	System korekcji pozycjonowania wizualnego CCD
Wysokość regulowana	50-70 mm
Światło ostrzegawcze	Lampa trójkolorowa
Pokrycie ochronne przedziału pracy	Tryb ślepego zabezpieczenia drzwi sześciokątnych
Wymiar	1000(L) x1010(W) x1860(H) mm
Waga	Około 1000 kg.

Zasada działania separatora do odcinania płytek PCB:
Wielofunkcyjny separator PCB z dwoma wrzutowcami działa w zależności od konkretnego rodzaju PCB, który jest przetwarzany:

Separacja w kształcie kształtu V: maszyna wykorzystuje jeden z wrzutow do podążania za wstępnie zdefiniowanymi liniami w kształcie kształtu V na płytce PCB. Wrocik stosuje kontrolowane ciśnienie i porusza się wzdłuż ścieżki w kształcie V,zapewnienie dokładnego oddzielenia bez powodowania obciążeń lub uszkodzeń.
Oddzielenie tablonu tablonu: maszyna wykorzystuje drugi wrot do usunięcia skrzyń łączących poszczególne tablony.oddzielenie kartek przy zachowaniu integralności każdego PCB.

Wykaz konfiguracji oddzielacza od płytek PCB:

1. w linii PCB rozdzielacz rozdzielacz x 1 jednostka

2Odkurzacz x 1 jednostka

3. ostrze piły x 5 sztuk

4. Bity routingowe x 50 sztuk

5. instrukcja obsługi x 1 pc

6- Wideo operacyjne i konfiguracyjne
