Maszyna do frezowania płytek PCB
>

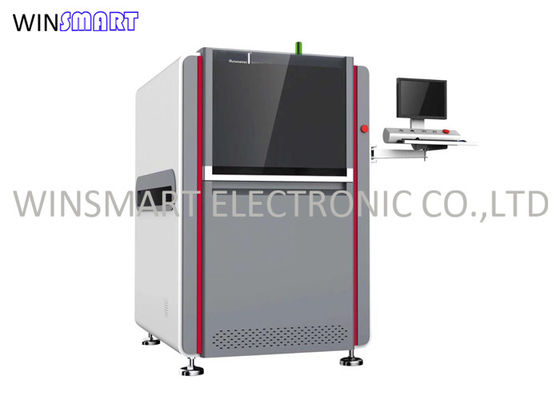

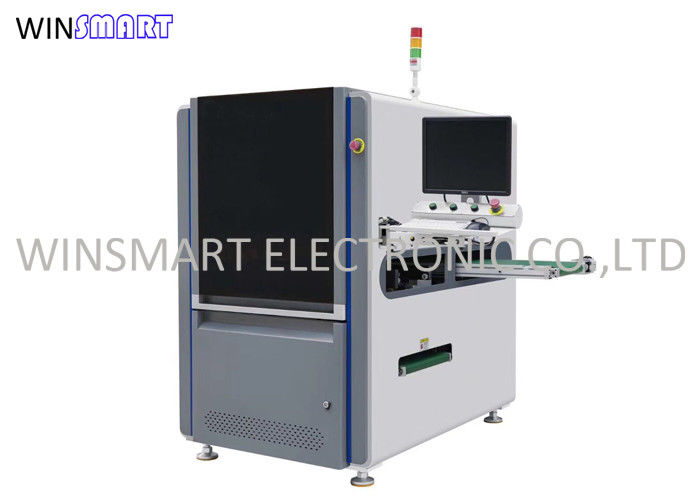

350x350mm Inline PCB Depaneling Router Machine bez urządzeń

350x350mm Inline PCB Depaneling Router Machine bez urządzeń

Nazwa Marki: Winsmart
Numer modelu: SMTIR812
MOQ: 1 zestaw
Price: USD20000-80000
Szczegóły opakowania: skrzynia ze sklejki
Warunki płatności: T / T, L / C, Western Union
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE
Kolor:
Szary
Materiał PCB:
FR4, aluminium
Grubość PCB:
0,8-3,0 mm
Korzyść:
Nie wymaga żadnego mocowania
Precyzja cięcia:
±0,05 mm
Max PCB:
350 x 350 mm
Funkcja:
Cięcie dolne
Nazwa produktu:
Router depanelujący PCB
Możliwość Supply:
100 zestawów / miesiąc
Podkreślić:

Maszyna do separacji PCB SMEMA

,

maszyna do cięcia PCB AC380V

,

samo chłodząca maszyna do usuwania płyt PCB

Opis produktu

Inline PCB Depaneling Router Machine PCB Separator Without Fixture





Przegląd routera do depanelizacji PCB inline:

W pełni automatyczny system trasowania inline, z ładowarką i rozładowarką dla linii testowej ATE, szybkie wrzeciono, niskie naprężenia do separacji PCBA i zapewnienia precyzji i czystości, pomocnik produkcji wielkoseryjnej.

Nie wymaga przyrządu, wygodnie jest przełączać się między różnymi zastosowaniami PCBA.

Możemy również dostosować odstacker i stacker tacki do automatycznego zbierania PCBA bez kontaktu z człowiekiem.



Szczegóły routera do depanelizacji PCB inline:

1. Szybkie wrzeciono SycoTec, 80000 obr./min, obsługuje automatyczne czyszczenie i wymianę narzędzi.

350x350mm Inline PCB Depaneling Router Machine bez urządzeń
2. Funkcja automatycznego wykrywania narzędzia.

3. Funkcja automatycznej wymiany narzędzia: gdy bit trasowania osiągnie ustawiony czas życia, system automatycznie wymienia bit.

350x350mm Inline PCB Depaneling Router Machine bez urządzeń
4. Opcjonalny skaner kodów kreskowych, dostępny mały kod QR.

350x350mm Inline PCB Depaneling Router Machine bez urządzeń
5. Odstacker pustych tac: operator umieszcza nowe tace na stacji odstackera, system pobiera jedną nową pustą tacę i transportuje ją do stacji rozładunku PCBA.

350x350mm Inline PCB Depaneling Router Machine bez urządzeń
6. Stacker pełnych tac: gdy taca jest pełna oddzielonych PCBA, system wysyła ją do stacji stackera, a operator wyjmuje wszystkie pełne tace, gdy ilość osiągnie ustawienie.

350x350mm Inline PCB Depaneling Router Machine bez urządzeń

7. Zainstalowany jest przenośnik szynowy PCB do zbierania odpadów szynowych.

350x350mm Inline PCB Depaneling Router Machine bez urządzeń



Funkcje routera do depanelizacji PCB inline:

  1. Konfiguracja inline: Maszyny do depanelizacji PCB inline są zaprojektowane do integracji z zautomatyzowanymi liniami produkcyjnymi, umożliwiając płynną i ciągłą separację PCB w procesie produkcyjnym.

  2. Wysoka precyzja trasowania: Maszyny te charakteryzują się wysoką precyzją trasowania, umożliwiającą dokładne cięcie panelizowanych PCB i oddzielanie ich na poszczególne płytki bez uszkadzania komponentów lub obwodów.

  3. Wiele opcji cięcia: Maszyny do depanelizacji inline mogą oferować różne opcje cięcia, takie jak trasowanie w linii prostej, trasowanie konturowe i cięcie rowków V, aby dostosować się do różnych projektów i wymagań PCB.

  4. Automatyczna wymiana narzędzi: Niektóre maszyny są wyposażone w systemy automatycznej wymiany narzędzi, które umożliwiają szybką i łatwą wymianę między różnymi narzędziami tnącymi, zwiększając elastyczność i wydajność procesu depanelizacji.

  5. Integracja systemu wizyjnego: Zaawansowane maszyny mogą zawierać system wizyjny do wyrównywania i inspekcji, zapewniając precyzyjne cięcie wzdłuż wyznaczonych ścieżek i poprawiając ogólną dokładność podczas procesu depanelizacji.

  6. System przenośników: Zintegrowany system przenośników pomaga płynnie i konsekwentnie przesuwać panelizowane PCB przez obszar cięcia, zapewniając prawidłowe wyrównanie i pozycjonowanie do dokładnej separacji.

  7. System sterowania: Maszyny te są sterowane za pomocą przyjaznych dla użytkownika interfejsów, które pozwalają operatorom ustawiać parametry cięcia, regulować głębokość cięcia i monitorować proces depanelizacji w czasie rzeczywistym.

  8. Funkcje bezpieczeństwa: Maszyny do depanelizacji PCB inline są wyposażone w funkcje bezpieczeństwa, takie jak przyciski zatrzymania awaryjnego, osłony bezpieczeństwa i blokady, aby chronić operatorów i zapobiegać wypadkom podczas pracy.

Specyfikacja routera do depanelizacji PCB inline:

Numer modelu SMTIR812
Rozmiar maszyny 1060(D)x1356(S)x1570(W)mm
Waga maszyny Około 1000 kg
Maksymalny rozmiar PCB 350x350mm (standard)
Grubość PCB 0.4-6mm
Wysokość transmisji 900±50mm
Kierunek transmisji Lewo -> Prawo
Prędkość transportu 1500mm/s
Tryb podawania Szyna prowadząca typu sekcyjnego
Regulacja szerokości szyny Automatyczna
Sygnał komunikacyjny SMEMA
Pozycjonowanie PCB Górne i dolne zaciskanie szyny prowadzącej
System podnoszenia System zacisków obrotowych 360 stopni + dysze ssące próżniowe
Wrzeciono tnące SycoTec 60000 obr./min (standard)
Typ chłodzenia Samoczynne chłodzenie
Automatyczna wymiana narzędzi Tak
Sprawdzanie złamania noża Tak
Dokładność cięcia ±0.01mm
Bit trasowania Średnica 0.8-3.0, obrót w prawo
Dokładność powtórzeń ±0.02mm
Prędkość ruchu współrzędnych 1000mm/s
Tryb rozładunku Taśma ESD
Sposób zbierania odpadów Tor wyjściowy
Programowanie procedur Import/edycja rysunku Gerber za pomocą wizualizacji
Zasilanie powietrzem 5-8 kg/cm2
Zasilanie AC380V, 50/60Hz, 3KW


Zalety routera do depanelizacji PCB:

  • Zwiększona przepustowość: Integrując się z zautomatyzowanymi liniami produkcyjnymi, maszyny do depanelizacji inline pomagają usprawnić proces separacji PCB, prowadząc do wyższej przepustowości i poprawy wydajności produkcji.

  • Precyzja i dokładność: Maszyny te oferują wysoką precyzję i dokładność cięcia, zapewniając czyste i dokładne oddzielanie PCB bez uszkadzania komponentów lub obwodów.

  • Zmniejszone koszty pracy: Automatyzacja procesu depanelizacji za pomocą maszyny inline zmniejsza potrzebę pracy ręcznej, co prowadzi do oszczędności kosztów i zwiększenia produktywności w produkcji elektroniki.

  • Ulepszona kontrola jakości: Maszyny do depanelizacji PCB inline przyczyniają się do poprawy kontroli jakości poprzez konsekwentne produkowanie dokładnych i jednolitych separacji PCB, zmniejszając ryzyko defektów w procesie produkcyjnym.

  • Elastyczność i wszechstronność: Dzięki możliwości obsługi różnych opcji cięcia i dostosowania do różnych projektów PCB, maszyny do depanelizacji PCB inline oferują elastyczność i wszechstronność w celu zaspokojenia różnorodnych wymagań produkcyjnych.

  • Zminimalizowane odpady materiałowe: Poprzez precyzyjne cięcie PCB, maszyny te pomagają zminimalizować odpady materiałowe podczas procesu depanelizacji, optymalizując wykorzystanie materiałów i zmniejszając koszty produkcji.

Maszyny do depanelizacji PCB inline zapewniają zaawansowane funkcje, takie jak precyzyjne trasowanie, automatyzacja, integracja z liniami montażowymi, zwiększona przepustowość, zmniejszone koszty pracy, ulepszona kontrola jakości, elastyczność i zminimalizowane odpady materiałowe, co czyni je niezbędnymi narzędziami do wydajnej i dokładnej separacji PCB w produkcji elektroniki.

inline PCB depaneling router machine



Zastosowania routera do depanelizacji PCB:

Router do depanelizacji PCB jest szeroko stosowany do oddzielania paneli PCBA po SMT. Nadaje się do cięcia nieregularnych konturów i płytek wrażliwych na naprężenia dla elektroniki samochodowej, medycznej, konsumenckiej, przemysłowej i komunikacyjnej.

Użycie maszyny w warsztacie klienta:

350x350mm Inline PCB Depaneling Router Machine bez urządzeń



Często zadawane pytania dotyczące routera do depanelizacji PCB:

1.A: Jaki jest czas życia bitu trasowania?

   Q:150-300 metrów.

2.A: Czy ten model może ciąć aluminiowe płytki PCB?

   Q: Tak, może.

3.A: A co z pozycjonowaniem PCB?

   Q: System CCD do pozycjonowania.

4.A: Jaki jest wrzeciono dla routera PCB inline?

   Q: Niemcy SycoTec 4033AC.

5.A: Jak go zapakować?

   Q: Router i czyścik są pakowane w oddzielne drewniane skrzynie.

6.A: Czy dostępna jest instalacja i szkolenie na miejscu.

   Q: Tak, jest dostępne.

7.A: Jakie są Twoje warunki dostawy?

   Q: Akceptujemy ex-work, FOB, CIF, DDU, DDP itp.
