Szczegóły Produktu:
|
| Kolor: | Biały | Materiał PCB: | FR4, aluminium |
|---|---|---|---|
| Grubość PCB: | 0,8-3,0 mm | Zalety: | Podwójne stoły |
| Precyzja cięcia: | ±0,05 mm | Maksymalny rozmiar PCB: | 320x320mm |
| Cechy: | Górne cięcie | Prędkość cięcia: | 1-100 mm/s |
| Odkurzacz: | Opcjonalny system próżni górnej i dolnej | Nazwa produktu: | Router depanelujący PCB |
| High Light: | 6KG / Cm2 PCB Depaneling Router Machine,FR4 PCB Depaneling Router,CCD PCB Board Cutting Machine |
||

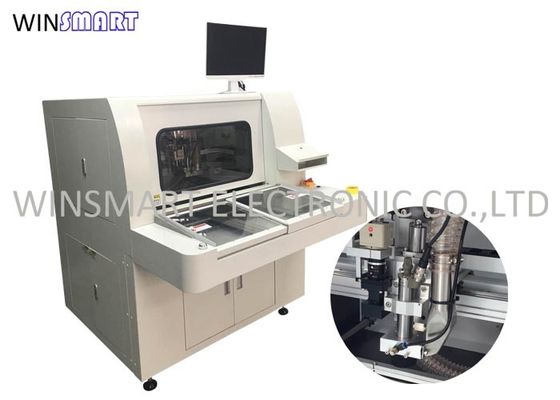

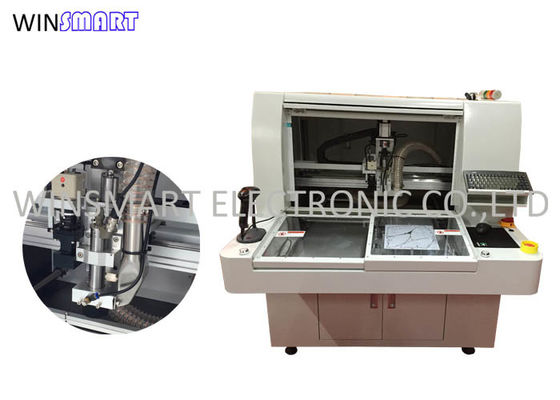

6KG/Cm2 System CCD wizualny powietrza
PCB Depaneling Router jest zaawansowaną maszyną zaprojektowaną do precyzyjnego i wydajnego rozbierania płyt PCB.Zawiera wizualny system CCD (Charge-Coupled Device) dla dokładnego wyrównania i górny mechanizm odkurzający do usuwania odpadówMaszyna ta zapewnia wysokiej jakości cięcia i utrzymuje czystość podczas procesu defaningowego, co czyni ją odpowiednią do wymagających środowisk produkcyjnych PCB.
Charakterystyka routera PCB Depaneling:
Specyfikacje routerów do usuwania paneli PCB:
| Ogólnie | |
| Wymiary ((W*D*H) | 1250 mm*1650 mm*1450 mm |
| Waga | 750 kg |
| Zmiana wysokości | 60~110 mm |
| Manipulator | |
| Rodzaj silnika | Seria JiaBao |
| Powtarzalność pozycjonowania | 00,001 mm |
| Obszar roboczy osi ((max)) | 650 mm*560 mm*50 mm |
| Stacja pracy | |
| Utrzymanie PCB | Standard, specjalizacja |
| Nakładanie/wyładowanie PCB | podręcznik |
| Wielkość PCB (maksymalnie) | 320*320 mm |
| grubość PCB (maksymalna) | 5 mm |
| Wyposażenie | |
| Zapewnienie sztywności | Zastosowane urządzenia |
| Zapewnienie mocowania | maszyny |
| Silnik węzłowy | |
| Władza | 150 W |
| Węgiel | 60000 obr./min. |
| Ochrona | samodzielne/wietrzne chłodzenie |
| Wymiana cięcia | Specjalizacja |
| Zdolność routingu | |
| Prędkość cięcia (maks.) | 80 mm/s |
| Prędkość jazdy ((max.) | 2500 mm/s |
| Dokładność cięcia | 00,01 mm |
| System próżniowy | |
| Moc próżniowa | 3.5KW AC 380V |
| Próżnia | ołowiu |
| Usługi komunalne | |
| Władza | 2.0KW AC380V |
| Zaopatrzenie w powietrze | 4-6 kg/cm2 |
| Programowanie | |
| Edycja programu | W linii |
| Edycja funkcji | Linia, łuk, koło, krzywa U. |
| Przechowywanie programów | Dysk twardy |
| System widzenia | Kolor SONE CCD |
| obróbka fresowa | Auto |
| Ustawienie próżni | Auto |
| Monitory operacyjne | |
| Wskaźnik | Wskaźnik Stan maszyny |
| sprawdzanie narzędzia | Żywotność narzędzia automatycznego wykrywania, stosowanie badań czasowych |
| Ochrona silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem |
| sprawdzenie przeciążenia silnika | Ma przeciążenie, linia jest normalna, funkcja ochrony niskiego napięcia |
| Czas użytkowania narzędzia | żywotność narzędzia automatycznego wykrywania, |
| Dane statystyczne | Oddzielny model tablicy, oddzielny numer, różne metody liczenia |
| Rekord błędów | Oprogramowanie automatycznie rejestruje wszystkie alarmy pamięci maszyn |
| III. Dokładność | |
| Dokładność osi | 00,001 mm |
| Precyzja cięcia | 00,1 mm |
| IV. Bezpieczeństwo | |
| Ochrona powierzchni roboczej | Z czterema zamkniętymi ochronami |
| Czujnik drzwi | czujnik mikrowyłącznika drzwi bezpieczeństwa przednich i tylnych (nieobowiązkowe) |
| Przycisk zatrzymania wymagań |
Szczegóły o routerze do odkręcania płytek PCB:
Wykorzystanie routerów do usuwania paneli PCB:
System Visual CCD Top Vacuum Cleaning PCB Depaneling Router nadaje się do różnych zastosowań w przemyśle produkcyjnym PCB, w tym:
Maszyny do usuwania płytek PCB Router Packaging:
PCB Depaneling Router FAQ:
1.A: Jaki jest czas trwania bitów routingowych?
150-300 metrów.
2.A: Czy ten model może cięć płyty PCB aluminiowe?
P: Tak, może.
3.A: A co z pozycjonowaniem PCB?
P: Użyj zamontowanego narzędzia do pozycjonowania
4.A: Co to jest wrotnik dla routerów PCB w linii?
P:Niemcy SycoTec 4025.
5A: Jak to spakować?
P: Router i czyszczyciel są pakowane w oddzielną drewnianą obudowę po próżni.
6.A: Czy dostępna jest instalacja i szkolenie na miejscu.
P: Tak, jest dostępny.
7A: Jakie są warunki dostawy?
P: Akceptujemy ex-work, FOB, CIF, DDU, DDP itp.
