Szczegóły Produktu:
|
| Odkurzacz: | Górny lub dolny | Materiał PCB: | FR4, aluminium |
|---|---|---|---|
| Grubość PCB: | 0,8-3,0 mm | Bit routingu: | Średnica 0,8-3,0 mm |
| Precyzja cięcia: | ± 0,05 mm | Maksymalny rozmiar płytki drukowanej: | 300 x 300 mm |
| Funkcja: | Gospodarczy | Prędkość cięcia: | 1-100 mm / s |
| Nowy: | tak | Nazwa produktu: | Frezarka CNC PCBA |
| High Light: | Pcb Cnc Router,0.001mm Pcb Cnc Router,Pcb Depanelizer Machine |
||
Frezarka CNC PCBA Automatyczna automatyczna frezarka do PCB
Zalety frezarki CNC PCBA:
Powiększony obraz X10 ułatwia programowanie i zwiększa dokładność ustawiania punktów.
2 stoły przesuwne zapewniają jednoczesny ruch do wewnątrz i na zewnątrz, aby skrócić czas klejenia i uzyskać lepszą produktywność.
System offsetu AUTO MARK Obraz CCD może sprawdzić i zasymulować ścieżkę lub trasowanie, aby zredukować niepotrzebne błędy przed cięciem.
Parametry maszyny do frezowania CNC PCBA:
| Ogólny | |
| Wymiary (W * D * H) | 1250 mm * 1650 mm * 1450 mm |
| Waga | 750 kg |
| Przesunięcie wysokości | 60 ~ 110 mm |
| Manipulator | |
| Typ silnika | Seria JiaBao |
| Powtarzalność pozycjonowania | 0,001 mm |
| Obszar roboczy osi (max) | 650 mm * 560 mm * 50 mm |
| Stanowisko pracy | |
| Mocowanie PCB | standard, specjalizacja |
| Ładowanie / rozładowywanie PCB | podręcznik |
| Rozmiar PCB (max) | 320 * 320 mm |
| Grubość PCB (max) | 5mm |
| Mocowanie | |
| Sztywność mocowania | Dostosowane urządzenie do produkcji |
| Mocowanie mocowania | maszyneria |
| Silnik wrzeciona | |
| Moc | 150W |
| Wrzeciono | 60000 obr / min |
| Ochraniać | chłodzenie własne / wiatrem |
| Zmień nóż | Specjalizacja |
| Możliwość routingu | |
| Prędkość skrawania (maks.) | 80 mm / s |
| Prędkość jazdy (maks.) | 2500 mm / s |
| Precyzja cięcia | 0,01 mm |
| System próżniowy | |
| Siła odkurzania | 3,5 kW AC 380 V. |
| Odkurzać | pion |
| Narzędzia | |
| Moc | 2,0 kW AC380V |
| Dopływ powietrza | 4-6 kg / cm2 |
| Programowanie | |
| Edycja programu | Inline |
| Edycja funkcji | Linia, łuk, okrąg, krzywa w kształcie litery U. |
| Przechowywanie programów | HDD |
| System wizyjny | SONE kolorowa matryca CCD |
| przesunięcie frezu | AUTOMATYCZNY |
| Konfiguracja próżni | AUTOMATYCZNY |
| Monitory operacyjne | |
| Iindicator | Iindicator Stan maszyny |
| kontrola narzędzi | Automatyczne wykrywanie żywotności narzędzia, stosowanie testów czasu |
| Ochrona silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem |
| sprawdzić przeciążenie silnika | Mieć przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem |
| Czas użytkowania narzędzia | Automatyczna detekcja żywotności narzędzia, |
| Statystyka danych | Oddzielny model planszy, licznik separujący, różne metody liczenia |
| Zapis błędu | Oprogramowanie automatycznie rejestruje całą pamięć alarmów maszyn |
| III.Precyzja | |
| Precyzja osi | 0,001 mm |
| Precyzja cięcia | 0,1 mm |
| IV.Bezpieczeństwo | |
| Ochrona obszaru roboczego | Z czterema uszczelnionymi zabezpieczeniami |
| Czujnik drzwi | Czujnik mikroprzełącznika przednich i tylnych drzwi bezpieczeństwa (opcjonalnie) |
| Przycisk zatrzymania w trybie pilnym |

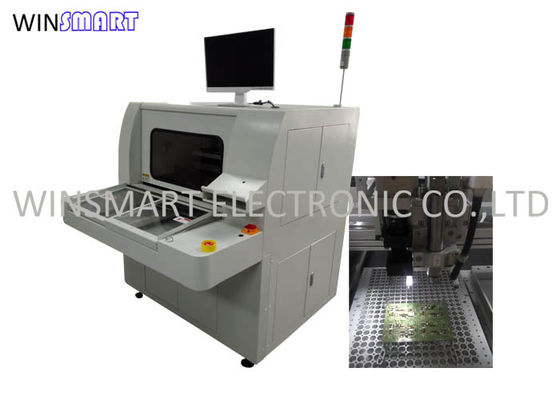

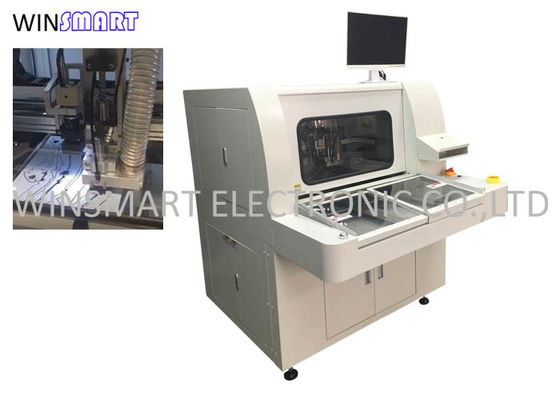

Wyświetlacz frezarki CNC PCBA:
Frezarka CNC PCBA zawiera:
Odkurzacz x 1 szt
Wrzeciono SycoTec x 1 szt
Frezowanie x 10 szt
Instrukcja obsługi x 1 szt
Filmy z operacji
