Maszyna do frezowania płytek PCB
>
Maszyna do frezowania PCB SMT 0,05 mm Precyzja cięcia do oddzielania PCBA

Maszyna do frezowania PCB SMT 0,05 mm Precyzja cięcia do oddzielania PCBA

Brand Name: Winsmart
Model Number: SMTR09
MOQ: 1 zestaw
Cena £: USD20000-80000
Packaging Details: skrzynia ze sklejki
Payment Terms: T / T, L / C, Western Union
Detail Information
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE
Odkurzacz:
tak
Podanie:
Cięcie PCBA
Grubość PCB:
0,8-3,0 mm
Bit routingu:
Średnica 0,8-3,0 mm
Precyzja cięcia:
± 0,05 mm
Prędkość wrzeciona:
60000 obr./min
Wrzeciono:
SycoTec
Nazwa produktu:
Router PCB
Możliwość Supply:
100 zestawów / miesiąc
Podkreślić:

SycoTec PCB Router Machine

,

0.05mm PCB Router Machine

,

SMT PCB Depaneling Router Machine

Product Description

Maszyna do routera SMT PCB do oddzielania płytek drukowanych z dokładnością 0,05 mm



Zalety routera PCB

Ploter PCB jest zakończony precyzyjnym wykończeniem zgodnie z normami jakości obowiązującymi w branży.
Nasz rygorystyczny system zarządzania jakością zapewnia doskonałą wydajność i jakość naszych produktów.
Produkt jest preferowany w tej dziedzinie ze względu na ogromne korzyści ekonomiczne.



Parametry maszyny routera PCB:

I. Sprzęt
WRZECIONO SycoTec (KAVO) 4025HY
CCD Kamery przemysłowe z serii Sony 520
OBIEKTYW Komputer EX2C
Wkręt Importy śrub kulowych TBI Precision
Przewodnik Poszerzenie HIWIN Importowana prowadnica liniowa
SILNIK Panasonic
KARTA KONTROLI WE / WY HFC PCI-9074
KARTA KONTROLI KIEROWCY HFC PCI-9074
KARTA I / O PCI-9074-64szt / -38szt
Czyszczenie statyczne Seria STATIC-ST401A
Komputer (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G)
Interfejs maszyny AOC LCD17 ", mysz Logitech
2. oprogramowanie
System sterowania Windows XP Professional (Service3, v.3244)
Operacja GUI Angielski Windows XP
Edycja programu Inline
System wizyjny Przesunięcie CCD AOTU
System sterowania Wersja F 1.2.88



Specyfikacja samodzielnego routera PCB:

Ogólny
Wymiary (W * D * H) 1250 mm * 1650 mm * 1450 mm
Waga 750 kg
Przesunięcie wysokości 60 ~ 110 mm
Manipulator
Typ silnika Seria JiaBao
Powtarzalność pozycjonowania 0,001 mm
Obszar roboczy osi (max) 650 mm * 560 mm * 50 mm
Stanowisko pracy
Mocowanie PCB standard, specjalizacja
Ładowanie / rozładowywanie PCB podręcznik
Rozmiar PCB (max) 320 * 320 mm
Grubość PCB (max) 5mm
Mocowanie
Sztywność mocowania Dostosowane urządzenie do produkcji
Mocowanie mocowania maszyneria
Silnik wrzeciona
Moc 150W
Wrzeciono 60000 obr / min
Ochraniać chłodzenie własne / wiatrem
Zmień nóż Specjalizacja
Możliwość routingu
Prędkość skrawania (maks.) 80 mm / s
Prędkość jazdy (maks.) 2500 mm / s
Precyzja cięcia 0,01 mm
System próżniowy
Siła odkurzania 3,5 kW AC 380 V.
Odkurzać pion
Narzędzia
Moc 2,0 kW AC380V
Dopływ powietrza 4-6 kg / cm2
Programowanie
Edycja programu Inline
Edycja funkcji Linia, łuk, okrąg, krzywa w kształcie litery U.
Przechowywanie programów HDD
System wizyjny SONE kolorowa matryca CCD
przesunięcie frezu AUTOMATYCZNY
Konfiguracja próżni AUTOMATYCZNY
Monitory operacyjne
Iindicator Iindicator Stan maszyny
kontrola narzędzi Automatyczne wykrywanie żywotności narzędzia, stosowanie testów czasu
Ochrona silnika Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem
sprawdzić przeciążenie silnika Mieć przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem
Czas użytkowania narzędzia Automatyczna detekcja żywotności narzędzia,
Statystyka danych Oddzielny model planszy, licznik separujący, różne metody liczenia
Zapis błędu Oprogramowanie automatycznie rejestruje całą pamięć alarmów maszyn
III.Precyzja
Precyzja osi 0,001 mm
Precyzja cięcia 0,1 mm
IV.Bezpieczeństwo
Ochrona obszaru roboczego Z czterema uszczelnionymi zabezpieczeniami
Czujnik drzwi Czujnik mikroprzełącznika przednich i tylnych drzwi bezpieczeństwa (opcjonalnie)
Przycisk zatrzymania w trybie pilnym

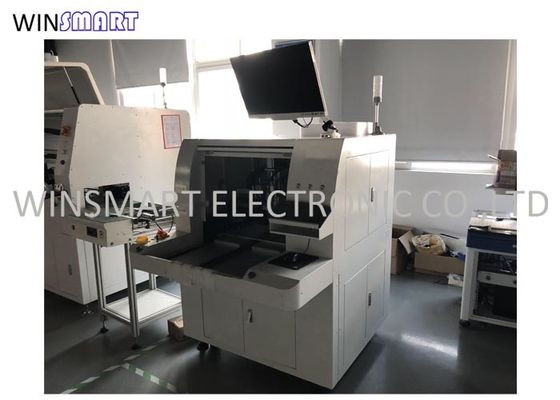

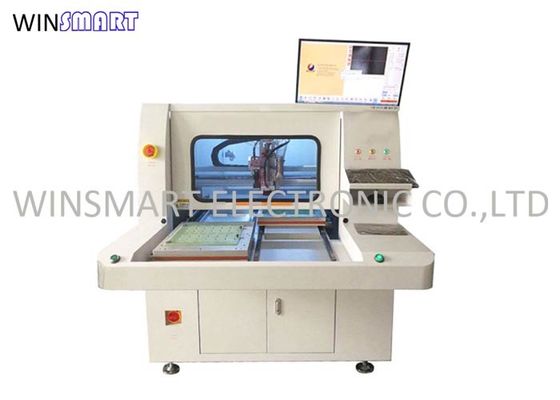

Szczegóły routera PCB:

Maszyna do frezowania PCB SMT 0,05 mm Precyzja cięcia do oddzielania PCBA 0







Sposoby wysyłki routera PCB:

FedEx / DHL / UPS / TNT Express

Ocean

Powietrze

Kolej żelazna

Ciężarówka
