Szczegóły Produktu:
|
| Obszar roboczy: | 600 x 600 mm | Długość fali lasera: | 355nm |
|---|---|---|---|
| Pole laserowe: | 40x40mm | Typ lasera: | Laser na ciele stałym |
| Źródło laserowe: | 15 W UV | Imię: | Depaneling laserowy do płytek drukowanych |
| High Light: | Wycinarka laserowa Uv 15 W,wycinarka laserowa Winsmart Uv,laserowy depaneler PCB |
||

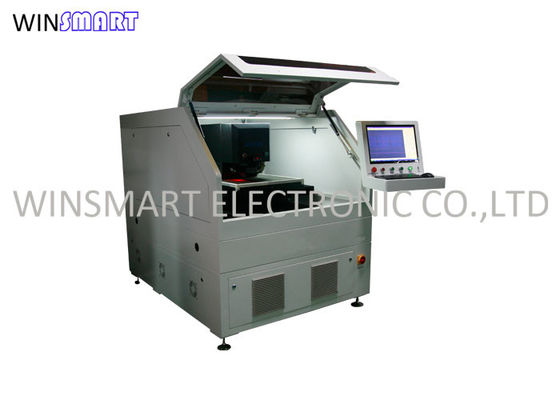

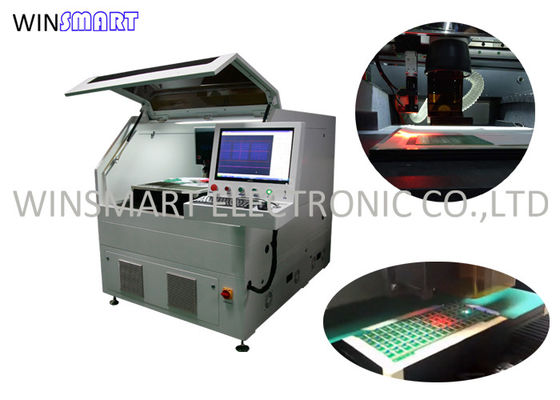

Laserowa maszyna do depanowania PCB 15W Laserowy sprzęt do cięcia PCB UV
System laserowy depanelowania i singulacji PCB zyskuje na popularności, zwłaszcza że złożoność płytek drukowanych i proporcje komponentów stale rosną.
Producenci mikroelektroniki i urządzeń medycznych stawiają na wąskie tolerancje i minimalizację zanieczyszczeń - w tym miejscu lśni technologia laserowa.
Specyfikacja laserowej maszyny do depanowania PCB:
| Laser | Q-Switched, pompowany diodowo, cały stały laser UV |
| Długość fali lasera | 355nm |
| Źródło laserowe | Optowave UV 15 W przy 30 KHz |
| Precyzja pozycjonowania stołu roboczego silnika liniowego | ± 2 μm |
| Precyzja powtarzania stołu roboczego silnika liniowego | ± 1 μm |
| Efektywne pole pracy | 600 mm x 600 mm (konfigurowalny) |
| Szybkość skanowania | 2500 mm / s (maks.) |
| Pole robocze | 40mm x 40mm |
Zalety laserowej maszyny do depanowania PCB:
1. Brak naprężeń mechanicznych
2. Niższe koszty narzędzi
3. Wyższa jakość cięć
4. Brak materiałów eksploatacyjnych
5. Wszechstronność projektowania - proste zmiany oprogramowania umożliwiają zmiany aplikacji
6. Współpracuje z każdą powierzchnią teflonową, ceramiczną, aluminiową, mosiężną i miedzianą
7. Dzięki rozpoznawaniu Fiducial uzyskuje się precyzyjne, czyste cięcia
Zastosowanie laserowej maszyny do depanelowania PCB:
FPC i niektóre materiały względne.
Cięcie FPC / PCB / Rigid-Flex PCB, cięcie modułu kamery.
Często zadawane pytania dotyczące laserowej maszyny do usuwania płyt PCB:
P: Jakie rodzaje PCB nadają się do użycia tej maszyny?
O: Panele FPC i FR4, obejmujące tablice v score i tab.
P: Co to jest głowica laserowa maszyny?
Odp.: Używamy lasera USA Optowave.
P: Jakie źródło lasera zapewniasz?
Odp .: zielony, CO2, UV i pikosekundowy.
P: Jaka jest prędkość cięcia?
Odp.: To zależy od materiału PCB, grubości i wymagań dotyczących efektu cięcia.
P: Czy powoduje to zapylenie podczas cięcia?
Odp.: Bez kurzu, ale z dymem, maszyna jest wyposażona w układ wydechowy i chłodnicę wody
