Szczegóły Produktu:
|
Format dokumentu: | DXF, GBR | Linia liniowa: | 20um |
---|---|---|---|
Zakres skanowania: | 40x40mm | Osprzęt: | Dostosowane |
Temp. Pracy: | 25 ° C | Imię: | Depaneling laserowy do płytek drukowanych |
High Light: | CCD Camera Laserowa maszyna do depanelizacji PCB,Microvia Drilling PCB Laser Depanelizer,CCD Camera PCB Laser Depanelizer |

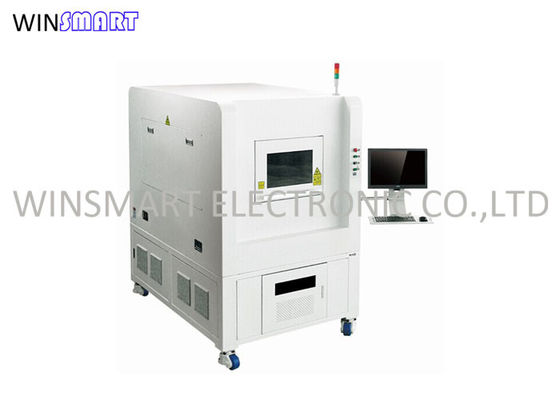

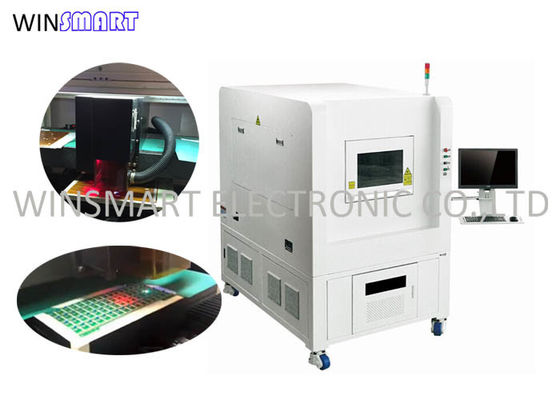

CCD Camera PCB Laser Depaneling Machine Laserowy depanelizer PCB
Typowe zastosowania lasera UV:
1. Depanelingowe elastyczne i sztywne płytki drukowane
2. Cięcie warstwy wierzchniej
3. Cięcie wypalanej i wypalonej ceramiki
4. Wiercenie Microvia
5. Skiving (usuwanie warstwy wierzchniej)
6. Tworzenie kieszeni
Zalety technologii laserowej:
W porównaniu z konwencjonalnymi narzędziami obróbka laserowa oferuje szereg fascynujących zalet.
1. Proces laserowy jest całkowicie kontrolowany przez oprogramowanie.Różne materiały lub kontury cięcia można łatwo uwzględnić, dostosowując parametry obróbki i ścieżki lasera.Nie ma również potrzeby uwzględniania czasu przezbrojenia podczas zmiany produkcji.
2. Nie występują znaczące naprężenia mechaniczne ani termiczne.Produkty ablacji są odsysane bezpośrednio w kanale tnącym.Dzięki temu można precyzyjnie obrabiać nawet wrażliwe podłoża.
3. Wiązka laserowa wymaga jedynie kilku µm jako kanału tnącego.Dzięki temu na panelu można umieścić więcej elementów.
4. Oprogramowanie systemu rozróżnia procesy produkcyjne i konfiguracyjne, co drastycznie zmniejsza liczbę przypadków wadliwego działania.
Specyfikacja:
Laser | Q-Switched, pompowany diodowo, cały stały laser UV |
Długość fali lasera | 355nm |
Źródło laserowe | Optowave UV 15 W przy 30 KHz |
Precyzja pozycjonowania stołu roboczego silnika liniowego | ± 2 μm |
Precyzja powtarzania stołu roboczego silnika liniowego | ± 1 μm |
Efektywne pole pracy | 460 mm x 460 mm (konfigurowalny) |
Szybkość skanowania | 2500 mm / s (maks.) |
Pole robocze | 40mm x 40mm |
Produkcja:
