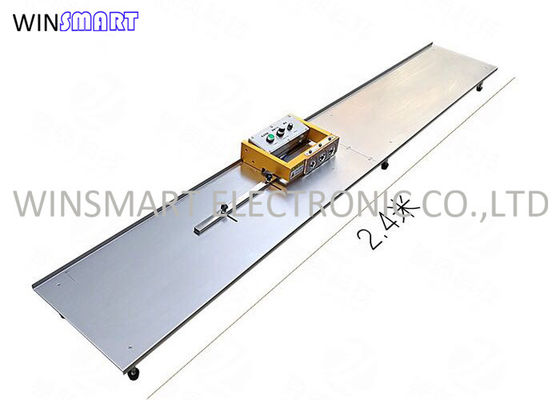

Wysokiej prędkości automatyczna maszyna do wybierania wyników na płytach PCB V-groove Cutting Machine

Maszyna do cięcia z rowu w kształcie litery V:

Separator PCB, znany również jako maszyna do obróbki PCB lub maszyna do cięcia PCB,jest specjalistycznym narzędziem stosowanym w produkcji elektroniki do oddzielenia poszczególnych płyt obwodowych drukowanych (PCB) od paneli lub większego zespołu PCB.

Separator PCB jest przeznaczony do cięcia, odcinania lub oddzielenia PCB z panelu lub układu po zakończeniu procesów montażu i lutowania.Ta maszyna ma kluczowe znaczenie dla masowej produkcji, gdzie PCB są wytwarzane w panelach, a następnie oddzielone na poszczególne jednostki do dalszego przetwarzania lub montażu.

Specyfikacja maszyny do cięcia z rowu w kształcie V:

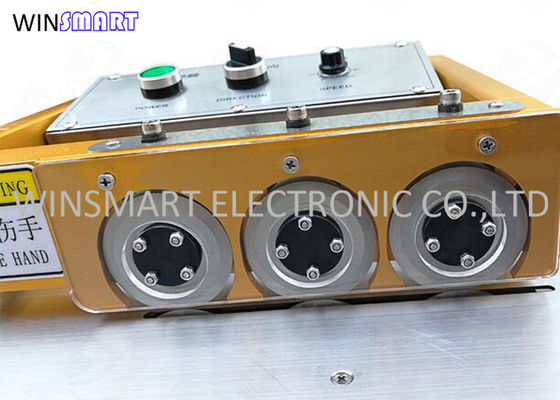

1. Z unikalną metodą cięcia, tablica obwodowa jest cięta przez sześć ostrzy. Jest to grupa składająca się z jednego górnego i jednego dolnego ostrza, a także jest jednostką cięcia. Są A, B, C, trzy grupy.Cały proces cięcia jest podzielony na trzy etapy od noża grupy A, który cięcie 40% płyty, a następnie do noża grupy B, który cięcie w rowie przez grupę A, aby zakończyć kolejne 40% Ostatnie 20% jest cięte ostrzem grupy C i wykończeniem.wytrzymałość wytworzona podczas cięcia spadła o ponad 80% w porównaniu z tradycyjnym cięciem jednocześnieTak więc krawędź deski i jej powierzchnia są bardzo gładkie bez wypaczenia.

Obecnie jest to jedyna maszyna, która może zagwarantować płytkę aluminiową bez deformacji po cięciu.

2Ze względu na wielokrotne cięcie, proces cięcia jest bardzo płynny i znacznie poprawia zdolność pozycji rowu V-CUT.

Nawet jeśli ma płytkie szczeliny V-CUT, deska nie wyskoczy z ostrza, unikając niekorzystnych skutków.

3Ponieważ siła cięcia ostrza jest niewielka, używając materiału stalowego o wysokiej prędkości, który jest importowany z Japonii, trwałość ostrza znacznie się poprawiła.i czas trwania może wynosić rok lub więcej przy cięciu płyty aluminiowej.

4Wszystkie ostrza do cięcia są kalibrowane za pomocą urządzenia do pomiaru interferencji laserowych podwójnej częstotliwości Excitation.Upewnij się, że drugi nóż może precyzyjnie kontynuować cięcia w szczelinie, które już cięte przez poprzedni nóż. Dreszcze ostrza noża jest mniejsze niż 0,02 mm. Zapewnić idealną jakość cięcia.

Specyfikacja maszyny do cięcia z rowu w kształcie litery V:

Funkcja maszyny do cięcia z rowu w kształcie V:

Główną funkcją separatora PCB jest dokładne i czyste oddzielenie poszczególnych PCB od panelu lub układu.

1. Precyzyjne cięcie: Separatory PCB zapewniają precyzyjne cięcie lub odcinanie płytek PCB w celu oddzielenia poszczególnych płyt bez uszkodzenia komponentów lub obwodów na płytkach.

2. Skuteczna odcieranie paneli: Poprzez zautomatyzowanie procesu depanelowania separatory PCB zwiększają wydajność i przepustowość w produkcji elektronicznej poprzez szybkie i precyzyjne oddzielanie PCB w dużych ilościach.

3. Zmniejszenie stresu: Separacja PCB za pomocą dedykowanej maszyny zmniejsza obciążenie płyt i komponentów w porównaniu z ręcznymi metodami separacji, minimalizując ryzyko uszkodzenia podczas procesu usuwania płyt.

4. Różnorodność: Separatory PCB mogą obsługiwać różnego rodzaju PCB, w tym sztywne, elastyczne i sztywne, dzięki czemu są uniwersalnymi narzędziami do różnych wymagań produkcyjnych.

5. Wysoka przepustowość: Maszyny te mogą przetwarzać wiele paneli PCB w krótkim czasie, co pozwala na produkcję dużych ilości i zwiększenie wydajności produkcji.

6. Poprawa kontroli jakości: separatory PCB zapewniają spójne i dokładne oddzielanie PCB, przyczyniając się do ogólnej kontroli jakości i zmniejszając prawdopodobieństwo wystąpienia wad w procesie produkcji.
