Brand Name: | Winsmart |
Model Number: | SMTS42 |
MOQ: | 1 zestaw |
Cena £: | USD1-10000/Set |
Packaging Details: | skrzynia ze sklejki |
Payment Terms: | L / C, T / T, Western Union |
Pulse Heat Bonding Machine Maszyna do lutowania PCB Hotbar Machine
Zasada działania maszyny do klejenia impulsowego:
Zasilacz gorącego pręta dostarcza prąd do podgrzewania termody, który ma wysoką rezystywność, taką jak W,Mo,Ti.Temperatura wzrasta do określonej wartości, aby stopić TIN i lut, gdy temperatura spada, przedmiot obrabiany jest połączony z TIN.Przez cały proces działa ciśnienie, a temperatura jest dokładnie kontrolowana przez zasilacz inwerterowy IGBT.
Funkcje maszyny do klejenia impulsowego:
Unikalna technologia ciepła pulsacyjnego zapewnia najszybsze nagrzewanie głowicy lutowniczej.
Programowalna temperatura lutowania, szybkość nagrzewania i czas trwania dla szerokiej gamy produktów.
Termopara jest mocowana blisko powierzchni roboczej i termody, zapewniając w ten sposób dokładną kontrolę sprzężenia zwrotnego temperatury.
Regulacja temperatury PID w pętli zamkniętej z dobrze widocznym wyświetlaczem LED.
Czas lutowania można zaprogramować i jest wyzwalany temperaturą.
Pływająca termoda zapewnia stały przepływ ciśnienia i ciepła pomiędzy głowicą termody a łączonymi częściami.
Programowalny przełącznik ciśnienia z wyświetlaczem LCD do precyzyjnej kontroli siły.
System kamer CCD z soczewką powiększającą można doposażyć w celu precyzyjnego pozycjonowania.
Specyfikacja maszyny do klejenia impulsowego:
Rozmiar maszyny | 680 × 780 × 750 mm |
Obszar roboczy | Maksymalnie 200*260mm |
Ciężar maszyny | 135 kg |
Robocze ciśnienie powietrza | 0,4-0,6 MPa |
Ilość oprawy | 2 |
Rozmiar głowicy termodowej | Maksymalnie 80*5mm |
Precyzja spawania | skok 0,2 mm |
Czas naciskania | 1~99,9s |
Ustawienia temperatury | RT ~ 500 ℃ tolerancja ± 5 ℃ |
Ciśnienie spawania | 1 ~ 20 kg |
Ustawienia temperatury | Dwa |
Środowisko pracy | 10-60 ℃, 40% -95% |
Zasilacz | AC220V±10% 50HZ,2200W |
Tryb wyrównania | Monitor CCD + LCD |
Tryb karmienia | podręcznik |
Tryb uruchamiania | Naciśnij przycisk Start |
Platforma rotacyjna | Kontrola cylindra, tolerancja <0,02 mm |

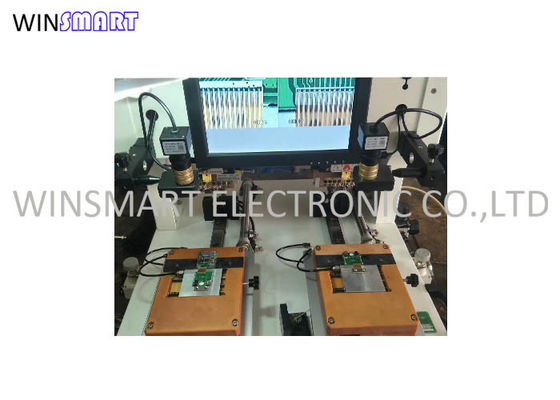

Szczegóły maszyny do klejenia impulsowego:

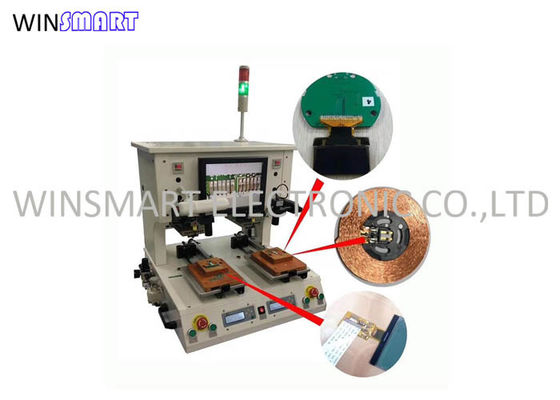

Zastosowania maszyny do klejenia impulsowego:
Parametr zgrzewania na gorąco:
1. Zakres temperatur: 50 ℃ do 600 ℃
2. Dokładność temperatury: ± 1 ° C
3. Zegar wiązania: 0-12 sekund
4. Ciśnienie powietrza wiązania: 0,4-0,6 MPa
5. Dokładność ciśnienia: ± 0,05 MPa
6. Maksymalna siła wiązania: 1100N
