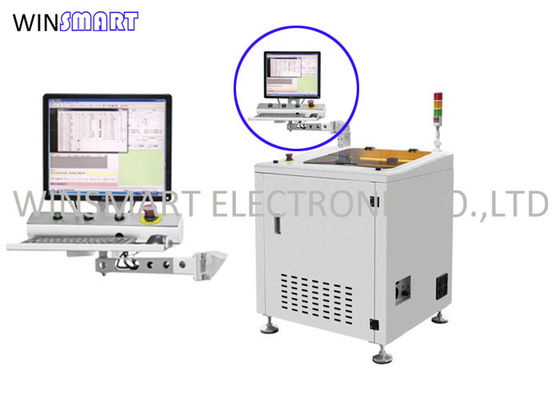

Dolne cięcie Wizualny system CCD Depanelizer PCB Router PCB

Cięcie dolne Wizualny system CCD PCB Depanelizer PCB Router

Funkcja depanelizatora PCB:

Ten router PCB z depanelizatorem PCB służy do wyznaczania trasowanych paneli PCB przy mniejszym obciążeniu.

I wykorzystuje bezpyłową technologię cięcia, aby zapewnić, że oddzielona deska jest bardzo czysta i nie potrzebuje żadnych innych narzędzi do czyszczenia kurzu po cięciu.Ta pozornie prosta operacja została sprytnie zrozumiana i zaprojektowana przez wielu techników.

Opis depanelizatora PCB:

Ten router PCB z depanelizatorem PCB jest rodzajem sprzętu, który wykorzystuje głównie frez pracujący z dużą prędkością do oddzielania wielu podłączonych PCB zgodnie ze ścieżką wstępnej edycji.Może zastąpić ręczne łamanie lub cięcie defektów cięcia w kształcie litery V lub wykrawania, poprawiać jakość produktu i zmniejszać ilość złomu.Ta maszyna przyjmuje najnowszy system operacyjny z interfejsem człowiek-maszyna.Ścieżka cięcia może być modyfikowana przez nauczanie i edycję CCD o wysokiej rozdzielczości, a także może być modyfikowana krok po kroku.

Zaleta depanelizera PCB:

1. Opcjonalny pojedynczy/podwójny stół roboczy

2. System wizyjny PC i CCD

3. Programowanie z kompensacją i odpylaniem

4. Dostępne dla płyt o maksymalnym rozmiarze 410x460mm

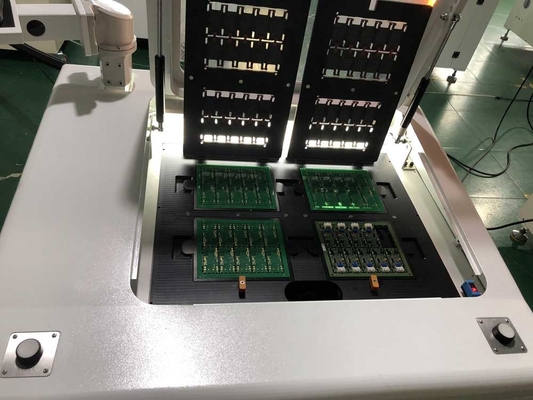

5. Działa dla płyt o maksymalnym rozmiarze 210 x 260 mm dla podwójnych stołów i umożliwia działanie tych podwójnych stołów dla dwóch różnych aplikacji depanelowania PCB

6. Dolne cięcie z dolnym systemem odkurzania, bezpyłowe

Specyfikacja depanelizera PCB:

Funkcje depanelizera PCB:

1. Programowanie komputerowe, system wizualny.Przyjazne oprogramowanie do programowania i bardzo łatwo jest stworzyć program bez profesjonalnego szkolenia.

2. Pozwól maksymalnie 460x410mm PCBA, może pracować jako podwójne stoły dla małych paneli, obsługuje 2 różne aplikacje na raz.

3. Otwarty projekt roboczy do załadunku i rozładunku, oddzielne sterowanie dla każdego stołu roboczego.

4. Przyjazne oprogramowanie ułatwiające programowanie i produkcję.

Wymiar depanelizatora PCB:

Części zamienne:

1. Zapasowe wrzeciono SycoTec

2. Dobrej jakości bity trasujące

3. Dostosowany przyrząd

Ustawienie bitów routingu:

Frez o długiej żywotności można ustawić na 3 sekcje do cięcia łącznie 150 metrów.

Po przecięciu 50 metrów, frez frezowania niżej o 2 mm do cięcia następnego odcinka.

Warunki instalacji Depanelizera PCB:

1. Depanelizator PCB powinien być zainstalowany w wentylowanym i suchym miejscu.Nie instaluj go w miejscu łatwopalnym lub korodującym.

2. Routera PCB nie należy instalować w miejscach narażonych na działanie promieni słonecznych i wysokich temperatur.

3. Nie umieszczaj routera w miejscu narażonym na silne wibracje i łatwą kolizję.

4. Umieść router w wyznaczonym miejscu.

5. Wyreguluj poziom sprzętu za pomocą poziomicy, a następnie dokręć śrubę mocującą nóżkę.

6. Podłącz wąż odpylacza do portu odpylania routera.

7. Podłącz wtyczkę zasilania odpylacza do urządzenia, aby potwierdzić kierunek pracy i efekt zbierania kurzu.Jeśli jest odwrotnie, wymień dowolne dwie z trzech linii zasilania.

8. Wymagania dotyczące uziemienia: podłącz router do przewodu uziemiającego skrzynki rozdzielczej oddzielnie i nie łącz szeregowo z innymi urządzeniami.

Aplikacja depanelizatora PCB:

Jest szeroko stosowany w przemyśle elektronicznym: LED, zasilacze, komputery, motoryzacja, lotnictwo, zabawki, medycyna itp.
