Szczegóły Produktu:
|
| kolor: | Biały | Materiał PCB: | FR4, aluminium |
|---|---|---|---|
| Grubość PCB: | 0,8-3,0 mm | Precyzja cięcia: | ± 0,05 mm |
| Maksymalny rozmiar płytki drukowanej: | 280x280mm | Funkcja: | Najlepsze cięcie |
| Odkurzacz: | 3HP / 2,2KW | Bit routingu: | Średnica 0,8-2,5 mm |
| Instalacja na miejscu: | tak | Nazwa produktu: | Półautomatyczny router PCB |
| High Light: | Półautomatyczna maszyna do depanowania PCB,maszyna do depanowania PCB o niższym naprężeniu,półautomatyczny router PCB |
||

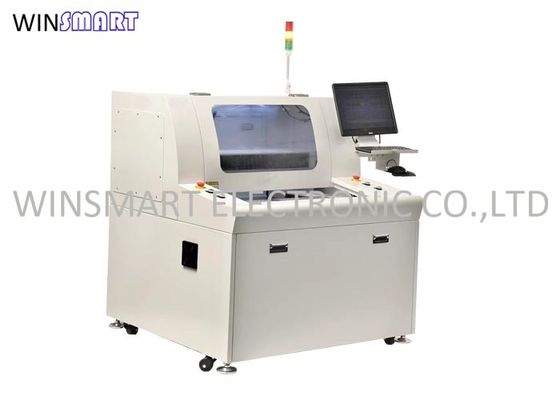

Półautomatyczny router PCB do depanowania płytek drukowanych z mniejszym naprężeniem
Specyfikacja routera PCB:
| Ogólnie | |
| Wymiary (W * D * H) | 1220 mm * 1200 mm * 1850 mm |
| Waga | 600 kg |
| Przesunięcie wysokości | 60 ~ 110 mm |
| Manipulator | |
| Typ silnika | Seria JiaBao |
| Powtarzalność pozycjonowania | 0,01 mm |
| Obszar roboczy osi (max) | 730 mm * 450 mm * 50 mm |
| Stanowisko pracy | |
| Mocowanie PCB | standard, specjalizacja |
| Ładowanie / rozładowywanie PCB | podręcznik |
| Rozmiar PCB (max) | 280x280mm |
| Grubość PCB (max) | 3,5 mm |
| Mocowanie | |
| Sztywność mocowania | Dostosowane urządzenie do produkcji |
| Mocowanie mocowania | maszyneria |
| Silnik wrzeciona | |
| Moc | 150W |
| Wrzeciono | 20000-60000 obr / min / min |
| Ochraniać | chłodzenie własne / wiatrem |
| Zmień nóż | Specjalizacja |
| Możliwość routingu | |
| Prędkość skrawania (maks.) | 80 mm / s |
| Prędkość jazdy (maks.) | 2500 mm / s |
| Precyzja cięcia | 0,01 mm |
| System próżniowy | |
| Siła odkurzania | 3,5 kW AC 380 V. |
| Odkurzać | pion |
| Narzędzia | |
| Moc | 2,0 kW AC380V |
| Dopływ powietrza | 5 kg / cm2 |
| Programowanie | |
| Edycja programu | Inline |
| Edycja funkcji | Linia, łuk, okrąg, krzywa w kształcie litery U. |
| Przechowywanie programów | HDD |
| System wizyjny | SONE kolorowa matryca CCD |
| przesunięcie frezu | AUTOMATYCZNY |
| Konfiguracja próżni | AUTOMATYCZNY |
| Monitory operacyjne | |
| Iindicator | Iindicator Stan maszyny |
| kontrola narzędzi | Automatyczne wykrywanie żywotności narzędzia, stosowanie testów czasu |
| Ochrona silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem |
| sprawdzić przeciążenie silnika | Mieć przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem |
| Czas użytkowania narzędzia | Automatyczna detekcja żywotności narzędzia, |
| Statystyka danych | Oddzielny model planszy, licznik separujący, różne metody liczenia |
| Zapis błędu | Oprogramowanie automatycznie rejestruje całą pamięć alarmów maszyn |
| III.Precyzja | |
| Precyzja osi | 0,001 mm |
| Precyzja cięcia | 0,1 mm |
| IV.Bezpieczeństwo | |
| Ochrona obszaru roboczego | Bezpieczny czujnik |
| Czujnik drzwi | Czujnik mikroprzełącznika przednich i tylnych drzwi bezpieczeństwa (opcjonalnie) |
Cechy routera z depanelowaniem PCB:
1. Powiększony obraz CCD ułatwia programowanie i zwiększa dokładność ustawiania punktów.

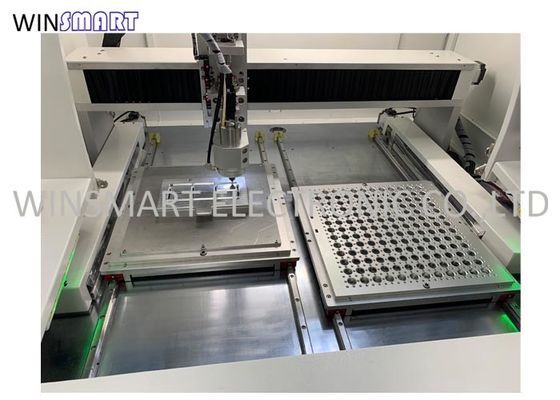

2. Dwa stoły przesuwne zapewniają jednoczesny ruch wsuwania i wysuwania, aby skrócić czas klejenia i zwiększyć produktywność.
3. System offsetu AUTO MARK Obraz CCD może sprawdzać i symulować ścieżkę lub trasowanie, aby zredukować niepotrzebne błędy przed cięciem.
4. Posiada sprawdzanie żywotności bitów trasujących i system alarmowy przypominający operatorowi o zmianie bitów routingu po zakończeniu cięcia 120M.I wiertło frezujące pierwsze 2 mm tnie pierwszy punkt frezowania, środkowe 2 mm tnie drugi punkt frezowania, ostatnie 2 mm tnie trzeci punkt frezowania, aby zwiększyć jego żywotność.
5. Zainstaluj czujniki bezpieczeństwa, aby zapewnić bezpieczną produkcję podczas cięcia.
6. Opcjonalne wrzeciona o różnych kosztach, aby spełnić różne wymagania budżetowe.
Często zadawane pytania dotyczące routera PCB:
1. O: Jaki jest czas życia bitu routingu?
P: 150-300 metrów.
2. A: Czy ten model może ciąć aluminiowe płytki PCB?
P: Tak, może.
3. A: A co z pozycjonowaniem PCB?
P: Użyj niestandardowego przyrządu do pozycjonowania.
4. A: Jakie jest wrzeciono dla wbudowanego routera PCB?
P: Niemcy SycoTec 4025.
5. A: Jak to zapakować?
P: Router i odkurzacz są pakowane w oddzielną drewnianą skrzynkę po odkurzaniu.
6. O: Czy dostępna jest instalacja i szkolenie na miejscu.
P: Tak, jest dostępny.
7. A: Jakie są twoje warunki dostawy?
P: Akceptujemy ex-work, FOB, CIF, DDU, DDP itp.
