Szczegóły Produktu:
|
Materiał PCB: | FR4, MCPCB | Napędzany: | Silnik |
---|---|---|---|
Długość cięcia: | 400 mm | Prędkość cięcia: | Nastawny |
Stan: | 100% nowy | Nazwa: | Depanelizator PCB typu V-cut |
High Light: | Napędzany silnikiem depanelizator V Cut PCB,250 W V Cut Depanelizer PCB,mikrokomputerowy program sterujący separatorem PCB |

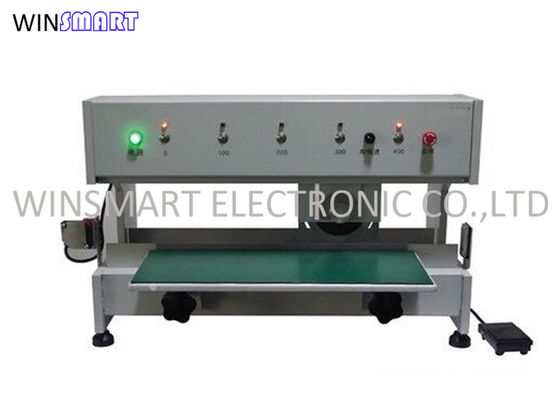

Separator PCB Automatyczny depanelizer PCB typu V-cut do cięcia MCPCB
Zastosowanie depanelizera PCB V-cut:
1. Materiały tnące: płyta aluminiowa, płyta PCB, miękkie włókno, czyste i bez zadziorów, wysoka prędkość i skuteczność.
2. Klient głównie z branży montażu elektroniki, takiej jak branża LED, branża SMT, branża Moblie / Mp3, branża zabawek elektronicznych itp.
3. Importowane ostrze ze stali szybkotnącej, długa żywotność.Łatwa obsługa, przetwarzanie bez stresu na płycie, nie uszkodzi komponentów na płycie.
Dane techniczne depanelizera PCB V-cut:
1. Napięcie: 220/110 V, 50/60 Hz
2. Moc: 250W
3. Górne zmotoryzowane ostrze tarczowe: średnica 125 mm;kąt ostrza : 26-28°
4. Dolna długość ostrza liniowego: 460mm, może wyciąć maksymalną długość PCB 430mm.
5. Długość separacji: 0-100-200-300-400mm
6. Rozmiar zewnętrzny: L740 * W550 * H460MM
7. Waga: 60kg
8. Opakowanie: drewniana obudowa
Funkcje depanelizera PCB typu V-cut:
1. Kontrolowany przez program mikrokomputerowy, opatentowany projekt, wysoka dokładność i dobra stabilność.
2. Regulowana prędkość cięcia, dwie opcje: 500 mm/s i 300 mm/s, jeśli klient chce ustawić inną prędkość, możemy dostosować go do klienta.
3. Długość separacji można zaprogramować: 0-100-200-300-400MM
4. Materiał tnący PCB musi mieć wstępnie nacięty rowek,
Podczas pracy umieść płytkę drukowaną, która jest umieszczona z jej wstępnie naciętym rowkiem na ostrzu liniowym, po naciśnięciu przełącznika nożnego nośnik ostrza z okrągłym ostrzem przesuwa się po płytce drukowanej, rozdzielając ją na poszczególne jednostki.
5. Wysokość panelu operacyjnego jest regulowana w zakresie od 0 do 50 mm.
6. Nóż obrotowy regulowany: 0-2mm.w celu dopasowania do różnych płytek drukowanych choroby i różnej głębokości wstępnie naciętego cięcia w kształcie litery V.
7. Z myślą o bezpieczeństwie operatora zastosowano czujniki światła zatrzymującego ostrze oraz osłonę zabezpieczającą z pleksiglasu.
8. Grubość płytki PCB: 0,2-3,2 mm, głębokość cięcia w kształcie litery V: 0,2-2 mm.Długość PCB: 0-1300mm.
9. Górne okrągłe ostrze i dolny liniowy balde wszystkie eksportowane stalowe ostrze o długiej żywotności, trwałe, gdy ostrze nie jest ostre, może szlifować 7-10 razy, wielokrotne użycie.
Specyfikacja Depanelizera PCB typu V-cut:
Model | SMTAD5 |
Wymiar maszyny | dł.740*szer.550*wys.460 |
Maksymalna długość cięcia | 400 mm |
Materiał PCB | FR4, MCPCB |
Prędkość cięcia | 300 mm/s lub 500 mm/s |
Grubość PCB | 0,6-2,0 mm |
Moc | 220/110 V |
Ciężar maszyny | 60 kg |
