Szczegóły Produktu:
|
Nowy: | 100% | Aprobata CE: | tak |
---|---|---|---|
Wrzeciono: | SycoTec 4024HY | Precyzja cięcia: | ± 0,05 mm |
Gwarancja: | 1 rok | Imię: | Frez do płytek PCB |
High Light: | Przemysłowa maszyna do depanelizacji PCB sterowana komputerowo,samo chłodząca maszyna do depanelizacji PCB,maszyna do routera PCB o mocy 2 |
Metoda depanelizacji PCB frezarki do płytek PCB dla płytek routera 0,6-2,5 mm
Opis:

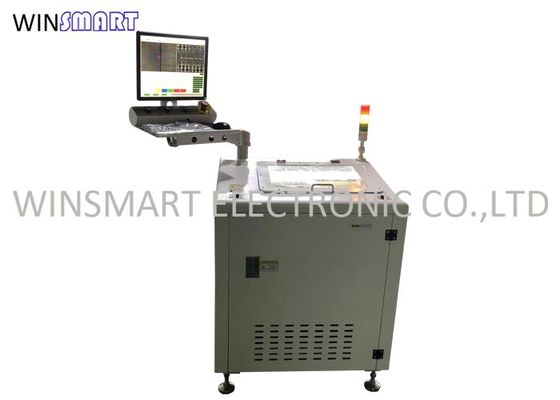

SMTR17 to rodzaj sprzętu, który wykorzystuje głównie frez pracujący z dużą prędkością do oddzielania wielu połączonych PCB zgodnie ze ścieżką wstępnej edycji.Może zastąpić ręczne łamanie lub cięcie wady cięcia c lub pchania, poprawiać jakość produktu i zmniejszać ilość odpadów.Ta maszyna przyjmuje najnowszy system operacyjny z interfejsem człowiek-maszyna.Ścieżka cięcia może być modyfikowana przez nauczanie i edycję CCD o wysokiej rozdzielczości, a także może być modyfikowana krok po kroku.Wykorzystując platformę obrotową jako urządzenie do załadunku i rozładunku PCB, czas bezczynności maszyny można skutecznie zmniejszyć i osiągnąć idealną wydajność produkcji.
Funkcje routera PCB:

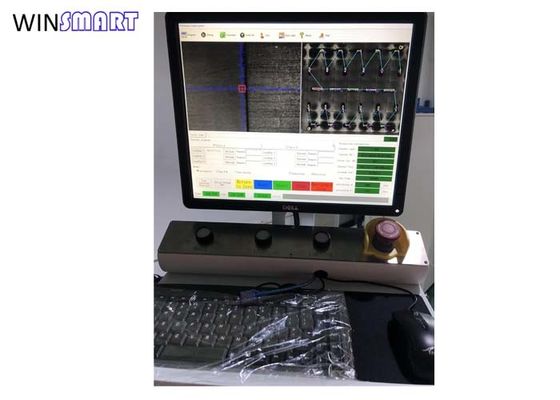

1. Wyposażony w soczewkę powiększającą CCD o wysokiej rozdzielczości, pomocniczy program do nauczania i funkcję symulacji edycji, dokładniejszą precyzję i wyraźniejszy obraz.
2. Monitorowanie żywotności narzędzia: po przecięciu określonej odległości, frez automatycznie podniesie się / opuści do pozycji krawędzi skrawającej, która nie została przecięta.W górę iw dół
odległość i czasy można dowolnie ustawiać w zależności od długości krawędzi skrawającej, aby przedłużyć żywotność frezu.
3. Przezroczysta konstrukcja drzwi bezpieczeństwa sprawia, że proces przetwarzania jest przejrzysty na pierwszy rzut oka.Drzwi otwierają się i zatrzymują, aby zapobiec wypadkom podczas przetwarzania, zapewniając użytkownikom bezpieczne środowisko pracy
4. System automatycznego pozycjonowania i korekcji znaczników, wyświetlanie i śledzenie ścieżki ruchu, funkcja automatycznej korekcji ostrości, wyższa dokładność cięcia.
5. Na tym samym uchwycie można zastosować trzy takie same lub różne programy do lokalizacji według znaku, aby zapewnić dokładność cięcia
6. Potężny odpylacz może oczyścić i rozwiązać problem pyłu powstającego podczas cięcia.Zaimportowany wentylator sprawia, że zbieranie kurzu jest bardziej czyste i ciche.
7. Użyj lewego i prawego stołu roboczego, aby wymienić obróbkę i umieścić podłoże PCB, skrócić czas oczekiwania i zwiększyć wydajność produkcyjną.
8. Ogólnie rzecz biorąc, maszyna tnąca jest elektryczna, a stół roboczy jest pneumatyczny.Jeśli działa przez długi czas, PCBA może zostać uszkodzony z powodu niewystarczającego ciśnienia powietrza.Maszyna jest całkowicie włączona, aby zapewnić jej dokładność i stabilność.
Specyfikacja routera PCB:
Numer modelu | SMTR17 |
Rozmiar maszyny | 850 (dł.) X 750 (szer.) X 1455 (wys.) Mm |
Napięcie | 380 V / 50 Hz, 2,5 kW |
Maksymalny rozmiar PCB | 410x460mm (pojedynczy stół), 260x310mm (podwójny stół) |
Grubość PCB | 0,4-5 mm |
Tryb karmienia | podręcznik |
Pozycjonowanie PCB | Indywidualne wyposażenie |
Programowanie | Nauczanie wizji, programowanie inline |
Wrzeciono tnące | SycoTec 60000 obr / min (standard) |
Typ chłodzenia | Chłodzenie własne |
Tryb zbierania kurzu | Kolekcja dolna |
Prędkość cięcia | 1-100 mm / s |
Powtórz dokładność | ± 0,01 mm |
Bit routingu | 0,8-3,0 Średnica, prawy obrót |
Powtórz dokładność | ± 0,02 mm |
Układ sterowania | Komputer przemysłowy |
Wrzeciono | Niemcy SycoTec 4015HY |
Kontrola ruchu | 4-osiowa płyta sterowania ruchem |
Śruba pociągowa | Skręt śruby szlifierskiej C5 |
Aparat fotograficzny | Niemiecka kamera obrazująca 40W Greay |
LCD | 17 cali |
Przyjazne oprogramowanie w wersji angielskiej:
Pakiet:
