Szczegóły Produktu:
|
| Wrzeciono: | Opcjonalny | Korzyść: | Niska cena |
|---|---|---|---|
| Precyzja cięcia: | ± 0,05 mm | Maksymalny rozmiar płytki drukowanej: | 300x400mm |
| Bit routingu: | lewa ręka | Prędkość cięcia: | 1-100 mm / s |
| Odkurzacz: | tak | Nazwa produktu: | Maszyna Pcb Depanel |
| High Light: | Stoły obrotowe Maszyna do depanowania PCB,ręczna maszyna do depanowania PCB,maszyna do frezowania PCB 380V |
||

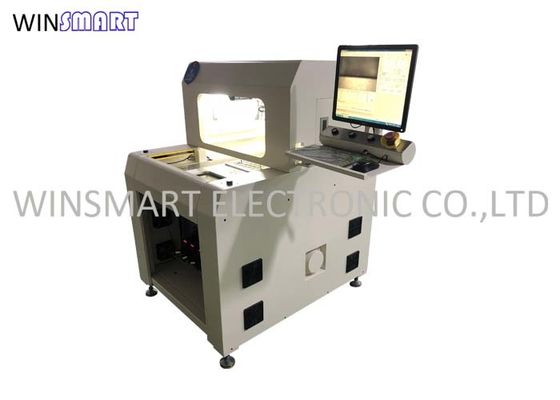

Obrotowe stoły PCB Depanel Machine PCB Router do płyt o dużej objętości
Specyfikacja routera PCB:
| Numer modelu | SMTR288 |
| Rozmiar maszyny | 1000 (dł.) X 1244 (szer.) X 1400 (wys.) Mm |
| Napięcie | 380 V / 50 Hz, 3,5 kW |
| Maksymalny rozmiar PCB | 300x400mm |
| Grubość PCB | 0,4-6 mm |
| Tryb karmienia | podręcznik |
| Pozycjonowanie PCB | Indywidualne wyposażenie |
| Programowanie | Nauczanie wizji, programowanie inline |

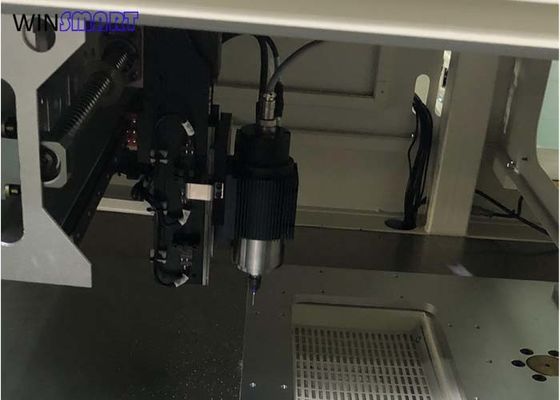

| Wrzeciono tnące | SycoTec 60000 obr / min (standard) |
| Typ chłodzenia | Chłodzenie własne |
| Tryb zbierania kurzu | Kolekcja dolna |
| Prędkość cięcia | 1-100 mm / s |
| Dokładność cięcia | ± 0,01 mm |
| Bit routingu | 0,8-3,0 Średnica, obrót w lewo |
| Powtórz dokładność | ± 0,02 mm |
| Rozmiar odkurzacza | 625 (dł.) X 600 (szer.) X 1160 (wys.) Mm |
| Moc odkurzacza | 3 KM, 2,2 kW |
| Waga odkurzacza | 130 kg |
| Aktywna funkcja ochronna | Kurtyna świetlna bezpieczeństwa |
| Drzwi bezpieczeństwa | Drzwi ręczne |
| Metoda programowania | Nauczanie wspomagane kamerą |
Funkcje routera PCB:
1. W pełni elektroniczne sterowanie, brak zapotrzebowania na powietrze
2. Wysoka stabilność, łatwa konserwacja
3. Prosta obsługa, krótki czas przezbrojenia
4. Projekt dla małych i średnich PCBA

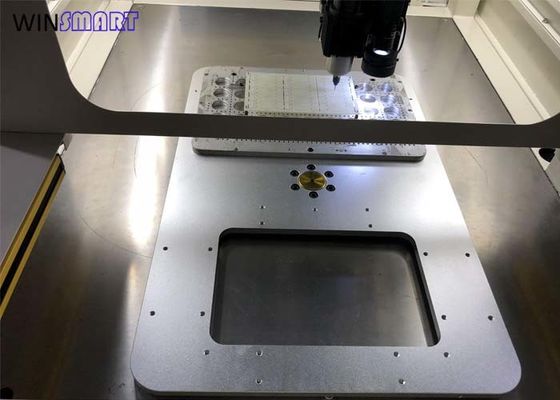

5. Obrotowe stoły robocze
Okres gwarancji i zakres usług:
Sprzęt został zdebugowany i sprawdzony przed opuszczeniem fabryki, a firma gwarantuje jego użytkowanie w następujących warunkach.
1. Okres gwarancji
Rok po opuszczeniu fabryki główny wał pracuje 3500 godzin.
2. Zakres usługi
W okresie gwarancyjnym firma naprawi usterkę bezpłatnie, ale poniższe warunki nie będą objęte gwarancją.
Sugestia: zapoznaj się z instrukcją obsługi lub skontaktuj się z naszą firmą, jeśli napotkasz problem, którego nie rozumiesz w rzeczywistym procesie
Ustawienie środowiska
1. Urządzenie powinno być instalowane w wentylowanym i suchym miejscu.Nie instaluj go w miejscu, które jest łatwe do korozji lub łatwopalne.
2. Urządzenia nie należy instalować w miejscach narażonych na działanie promieni słonecznych i wysokich temperatur.
3. Nie umieszczaj sprzętu w miejscu o silnych wibracjach i łatwym do zderzenia.
Instalacja mechaniczna
1. Ustawić sprzęt w wyznaczonym miejscu.
2. Wyreguluj wypoziomowanie sprzętu za pomocą przyrządu poziomującego, a następnie dokręć śrubę miski stopki.
3. Podłączyć wąż odpylacza do króćca odpylającego urządzenia.
4. Podłączyć wtyczkę sieciową odpylacza do urządzenia, aby sprawdzić kierunek działania i efekt zbierania kurzu.Jeśli jest odwrócony, wymień dowolne dwie z trzech linii zasilających.
5. Wymagania dotyczące uziemienia: sprzęt należy podłączać osobno do przewodu uziemiającego skrzynki rozdzielczej i nie łączyć z innymi urządzeniami szeregowo.
Konfiguracja zasilania
1. Standardowe wejście urządzenia to prąd zmienny jednofazowy 220 V.
2. Wejście sprzętowe 3-fazowe 380V AC musi być wyposażone w transformator.
Opakowanie routera PCB:
