CE Split PLC Control Inline PCB Router Machine z 2 stołami

CE Split PLC Control Inline PCB Router Machine z 2 stołami
CE Split PLC Control Inline PCB Router Machine z 2 stołami CE Split PLC Control Inline PCB Router Machine z 2 stołami

Duży Obraz :  CE Split PLC Control Inline PCB Router Machine z 2 stołami

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Winsmart
Orzecznictwo: CE
Numer modelu: SMTIR500
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD1-35000
Szczegóły pakowania: skrzynia ze sklejki
Czas dostawy: 5-10 dni
Zasady płatności: T / T, L / C, Western Union
Możliwość Supply: 100 zestawów / miesiąc

CE Split PLC Control Inline PCB Router Machine z 2 stołami

Opis
Nowy: 100% Aprobata CE: tak
Prędkość wrzeciona: 60000 obr./min Pozycjonowanie PCB: Dostosowane urządzenie
Gwarancja: 1 rok Imię: Inline PCB Router Machine
High Light:

CE Inline PCB Router Machine

,

2 tabele Inline PCB Router Machine

,

Split PLC Control PCB Router

Inline PCB Router Machine do montażu PCB z 2 stołami 0.8-3.0mm Cutter



NIE. OPIS DANE
1 Maksymalny rozmiar PCB 400 × 400 mm (można dostosować)
2 System serwo Silnik serwo AC osi X, Y (400 W) Oś Z (100 W)
3 Prędkość wrzeciona 2000-60000 obr / min / min
4 Prędkość cięcia 1-100 mm / sek
5 Pozycja PCB Mocowanie jigowe
6 System kompletacji Automatyczny
7 Zbiera się kurz Zbierz od dołu
8 Narzędzie φ0,8 ~ 3 mm
9 Dokładność cięcia ± 0,05 mm
10 PC Windows 7 lub Windows 10
11 Prędkość 1000 mm / s (maks.)
12 Programowanie PC / CCD
13 Dopływ powietrza 5-8㎏ / ㎝³
14 Zasilacz AC220V ± 5 % 50 / 60Hz 3kw


Specyfikacja:

1) Model: SMT-IR500

2) Wymiary maszyny: 1902 (szer.) X 1373 (gł.) X 1700 (wys.), Waga: 1400 kg

3) System ruchu

za.Silnik: 7-osiowy serwomotor z magistralą AC

b.Powtarzalność: ± 0,02 mm

do.Dokładność cięcia: ± 0,05 mm

re.Powtarzalność: ± 0,02 mm

mi.Rozdzielczość: ± 0,01 mm

fa.Oś: X / Y1 / Y2 / Z / A / B / C

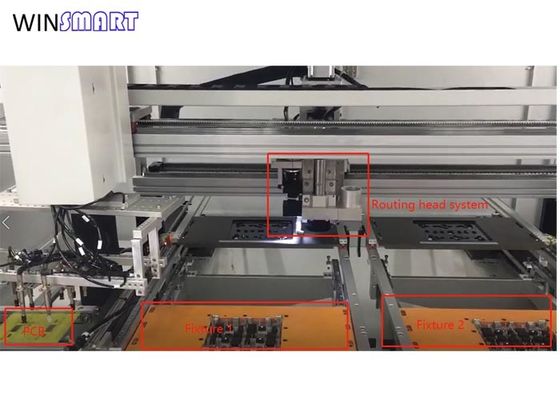

4) Platforma robocza

za.Stoły robocze: 2

b.Sposób pozycjonowania PCB: otwory na szpilki lub odpadowa krawędź PCB

do.Panel do przodu / wyjdź: automatycznie

re.Obszar frezowania: 400x500mm

mi.Grubość PCB: 0,3-3 mm

5) Silnik wrzeciona

za.Moc: 380W, marka: Niemcy Kavo

b.Maksymalna prędkość wrzeciona: 100000 obr / min / ESD

do.Sposób chłodzenia: chłodzenie powietrzem

re.Frezy do frezowania: rękojeść śr. 3,175 mm

mi.Sposób zastępowania bitów routingu: automatyczny / ręczny

6) System altimetrii laserowej

za.Funkcja: sprawdź wysokość ładowania PCB, zapobiegaj płytce dociskowej

b.Zakres pomiaru: 0,005 mm-14 mm

do.Dokładność pomiaru: ± 0,005 mm

7) System próżniowy

za.Wydajność: 63 l / min

b.Funkcja: niezależna funkcja nadmuchu próżniowego

8) System zbierania kurzu

za.Moc: filtr powietrza 3HP

b.Objętość spalin: 4-5 m3 / min

do.Ciśnienie statyczne: -2300mmaq

9) Zasilanie elektryczne

za.Zasilanie: 220 V, faza I, 20 A, 50/60 Hz

b.Źródło gazu: 4-5 l / min



System operacyjny maszyny

1. Interfejs operacyjny: Windows 7

2. System wizyjny: kamera cyfrowa o wysokiej rozdzielczości / system wizyjny Cognex

3. Programowanie:

za.Współrzędne skanowania AOI / przechwytywania CCD

b.Funkcja kopiowania filmu pod kątem

do.Modyfikuj współrzędne, automatycznie synchronizuj ccd

re.Inne funkcje: kompensacja średnicy narzędzia, końcówki do czyszczenia odpylacza



Funkcje frezarki:

1. Pełna zamknięta pętla ścieżki cięcia, śledzenie błędów w czasie rzeczywistym, informacje zwrotne, kompensacja, pierwszy w Chinach inteligentny system wysokiej klasy

2. Korzystanie z importowanego rozdzielonego PLC, zerwanie tradycyjnej komputerowej karty sterującej PLC, wyższej stabilności i silniejszego przeciwdziałania zakłóceniom.

3. Pierwsza w Chinach laserowa funkcja pomiaru wysokości, prosta obsługa i wyższe bezpieczeństwo

4. W górnej konfiguracji odkurzania z funkcją dławnicy efekt odkurzania jest lepszy

5. Automatycznie identyfikuj kody kreskowe i wyszukuj programy cięcia





Pakiet:

CE Split PLC Control Inline PCB Router Machine z 2 stołami 0
