Szczegóły Produktu:
|
Materiał PCB: | FR1, FR4, CEM1, CEM3, MCPCB | Grubość PCB: | 0,4-5 mm |
---|---|---|---|
Maksymalna wysokość elementu: | 70mm | Stres: | Mniej niż 500ustrain |
Certyfikat: | CE | Nazwa: | Maszyna do cięcia rowków PCB V |
High Light: | MCPCB PCB V Groove Cutting Machine,CEM3 PCB V Groove Cutting Machine,CEM1 PCB V Groove Cutter Machine |

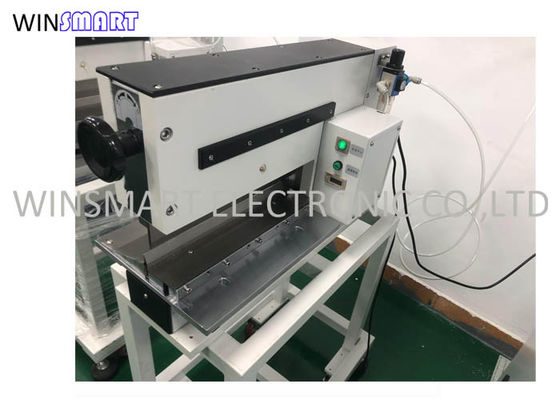

Maszyna do cięcia rowków PCB V z dwoma liniowymi ostrzami pozwala na komponenty o maksymalnej średnicy 70 mm
Parametry:
D=0,6~1,5 mm wys.=40mm E=0,5 mm |
|
Emin=0,3 mm | |
Hmaks=45mm | |
Maksymalna długość cięcia mm | 330 |
Ciśnienie powietrza MPa | 0,4 ~ 0,6 |
Zasilanie VAC | 220V/110V |
Waga (kg | 160 |
Specyfikacja:
Model | SMTPD2 |
Wymiar maszyny | 720x300x440mm / 520x300x440mm / 500x300x440mm |
Maksymalna długość cięcia | 330mm / 200mm / 130mm |
Materiał PCB | FR4, MCPCB, CEM, płytki miedziane |
Ciśnienie powietrza | 0,4-0,7 MPa |
Grubość PCB | 0,3-3,5 mm |
Moc | 110/220 V |
Ciężar maszyny | 130kg / 100kg / 80kg |
Cechy:

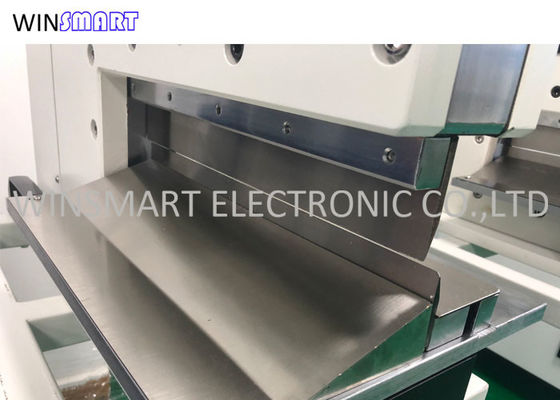

1. Podwójne ostrza w kształcie litery V zapewniają doskonałe cięcie deski bez zginania i napinania.
2. Pneumatyczne sterowanie pedałem.
3. Bezpiecznie tnie deski z częściami tak blisko 0,02 "do linii nacięcia, w tym kondensatory ceramiczne.
4. System pozwala tylko na prawidłowe umieszczenie planszy, aby uniknąć błędów.
Dostępne części zamienne:
Wymiana ostrzy liniowych
Dostępna usługa ostrzenia ostrzy.
Instalacja:
1. Maszyna jest przenoszona za pomocą wózka widłowego
2. Maszynę ustawić na równym i stabilnym podłożu.
3. Podłącz źródło powietrza, ustaw manometr na 0,4 ~ 0,6 MPa
4. Podłącz do zasilania sieciowego zgodnie z wymaganiami
5. Podłącz włącznik nożny do gniazda mini
Aplikacja:
