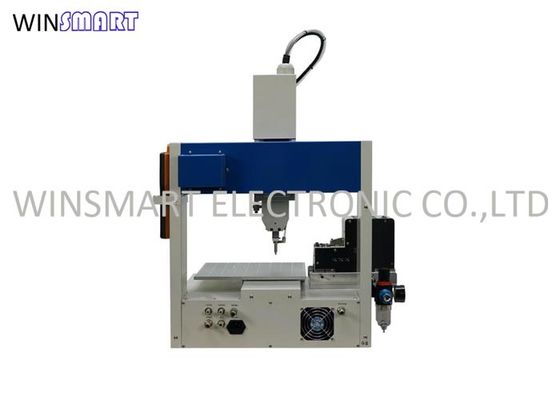

Elektryczna wkrętarka do kontroli momentu obrotowego do produkcji zabawek

Cechy zrobotyzowanego systemu mocowania śrubowego:

Pulpit automatic dokręcanie platformy śrubowej, w pełni zautomatyzowana obsługa, oszczędność czasu, oszczędność pracy, oszczędność kosztów, automatyczne dokręcanie śrub.

Nie trzeba być wyposażonym w zewnętrzny komputer, można wykonać jedną operację, łatwa instalacja.

Wszechstronność, wymiana modułu podawania śrub, końcówki ssącej, końcówki do wkrętów, możliwość dopasowania do śruby M1.0 ~ M4.0.

W jednym produkcie poziom otworu na śrubę może być inny po tej samej stronie, może działać inaczej.

Funkcja startu z automatycznym wykrywaniem.

Wprowadzenie do sprzętu:

1. Numer osi silnika: wyjście 3 osi.

2. Charakterystyka przyspieszania i zwalniania: tryb przyspieszania i zwalniania według krzywej S,

przyspieszanie i zwalnianie przyspieszenie ustawiane niezależnie;Częstotliwość odświeżania 10K, spraw, aby

reakcja mechaniczna lepsza wydajność, mniejszy hałas.

3. Częstotliwość wyjściowa impulsu: interpolacja liniowa 4 MHz, interpolacja kołowa 2 MHz (w tym 3 osie

interpolacja kołowa w przestrzeni), na przykładzie silnika, który ma 20000 impulsów na każdy obrót,

wystarczające do spełnienia wymagań istniejących szybkoobrotowych serwomotorów 5000 obr / min.

4. Początek, wejście limitu: Każdy silnik ma własne wejście początkowe, wejście limitu dodatniego i ujemnego, nie ma potrzeby zajmowania ogólnego wejścia programowalnych zasobów sprzętowych.

5. Programowalne wejście / wyjście: ma 6 niezależnych i dedykowanych programowalnych wejść i

wyjście, wszystkie stosowane izolacje optyczne i każdy prąd wyjściowy do 500mA.

6. Wspieranie 3-bitowego cyfrowego interfejsu lampowego, może zmieniać i przełączać 1000 plików w zakresie 0-999

szybko.

7. Za pomocą małego klawisza do regulacji, w przypadku braku pola uczenia może również ułatwić realizację

błąd spowodowany wymianą korekcji głowicy wkrętarki elektrycznej.

8. Posiadając magistralę CAN, RS-232, Ethernet, można dostosować do specjalnych potrzeb specjalnych programów

9. Odczyt / zapis na dysku U: Użyj systemu plików FAT32, dysk U o pojemności nie większej niż 2G nie może być

sformatowany w celu ograniczenia formatu FAT.

10. Miejsce do przechowywania: płyta główna 256MV, może pomieścić 1000 plików przetwarzania, każdy po 4000 punktów programu;Naucz box 16MB, może przechowywać ekran startowy, plik, kopiować plik do siebie na wielu komputerach jest szczególnie przydatny.

11. Ekran programu uczącego: Użyj 480 x 272 pikseli, 16 milionów 5-calowych ekranów LCD True Color, umożliwiając

Interfejs menu operatora i ekran startowy są znacznie bardziej rozbudowane.

12. Napięcie robocze: DC 24V, prąd 2A.

13. Środowisko pracy: stopień 0 ℃ - 45 ℃, wilgotność 40% - 80%

14. Środowisko przechowywania: stopień -40 ℃ - 60 ℃, wilgotność 0% - 95%

Wprowadzenie do oprogramowania:

1. Trójwymiarowa interpolacja liniowa, przestrzeń interpolacji kołowej (rzeczywisty sprzęt

trójwymiarowy zamiast pasowania liniowego).

2. Punktem programowania edytora może być 30-krotność „cofnij” „ponów”, aby skutecznie zapobiegać nadużyciom.

3. Parametr obróbki ustawia się w punkcie programowania, który można w tym samym zrealizować

proces, gdy różne obszary mają różne parametry.

4. W powrocie do początku działania, gdy oś z powrotem do początku XYZ trzy osie na

w tym samym czasie pochodzenie akcji przechwytywania

Specyfikacje zrobotyzowanego systemu mocowania śrubowego:

Zrobotyzowany system mocowania śrubowego Odpowiednie śruby:
