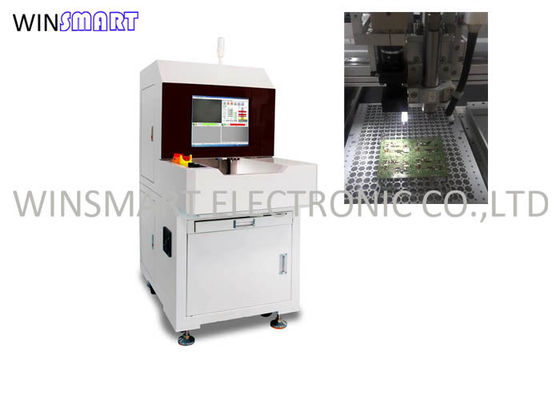

Mała, wolnostojąca maszyna do frezowania płytek PCB pozwala na bity routingu o średnicy 0,6 mm

Brand Name:	Winsmart
Model Number:	SMTRS12
MOQ:	1 zestaw
Cena £:	USD20000-80000
Packaging Details:	skrzynia ze sklejki
Payment Terms:	T / T, L / C, Western Union

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zbieranie kurzu:

Grubość PCB:

0,8-3,0 mm

Korzyść:

Mały i ekonomiczny

Precyzja cięcia:

± 0,05 mm

Maksymalny rozmiar płytki drukowanej:

310x360mm

Funkcja:

Najlepsze cięcie

Certyfikat:

Aprobata CE

Nazwa produktu:

Samodzielny router PCB

Możliwość Supply:

100 zestawów / miesiąc

Podkreślić:

Stand Alone PCB Router Machine

CCD Positioning PCB Router Machine

0.6mm Dia Routing Bits PCB Router

Product Description

Mała, wolnostojąca maszyna do frezowania płytek drukowanych pozwala na bity routingu o średnicy 0,6 mm

Opis routera PCB:

Frezarka depanelująca to maszyna podobna do frezarki do drewna.Wykorzystuje frez do frezowania materiału PCB.Twardość materiału PCB powoduje zużycie wiertła, które należy okresowo wymieniać.

Routing wymaga, aby pojedyncze płytki były połączone za pomocą zakładek w panelu.Wiertło frezuje cały materiał wypustki.Wytwarza dużo kurzu, który trzeba odkurzyć.Ważne jest, aby system próżniowy był bezpieczny przed wyładowaniami elektrostatycznymi.Również mocowanie płytki drukowanej musi być szczelne - zwykle używa się aluminiowego uchwytu lub systemu podciśnieniowego.

Dwa najważniejsze parametry procesu frezowania to: posuw i prędkość obrotowa.Są one dobierane w zależności od typu i średnicy wiertła i powinny być proporcjonalne (tzn. zwiększanie posuwu powinno odbywać się wraz ze zwiększaniem prędkości obrotowej).

Routery generują drgania o tej samej częstotliwości co ich prędkość obrotowa (i wyższych harmonicznych), co może być ważne, jeśli na powierzchni płytki znajdują się elementy wrażliwe na wibracje.Poziom odkształcenia jest niższy niż w przypadku innych metod depanelowania.Ich zaletą jest to, że potrafią ciąć łuki i skręcać pod ostrymi kątami.Ich wadą jest mniejsza pojemność.

Funkcje routera PCB:

Gładka krawędź tnąca

Niskie naprężenie tnące

Manul załadunku/rozładunku

System CCD do precyzyjnego cięcia

Regulowana prędkość cięcia 1-100 mm/s

Specyfikacje routera PCB:

Wymiary maszyny	613x700x1600mm
Ciężar maszyny	300 kg
System pozycjonowania	CCD i osprzęt
Układ sterowania	Silnik serwo AC
Zasilacz	220V
Tryb próżni	Odkurzanie górne/dolne
Obszar roboczy	310x360mm
Wrzeciono	60000 obr/min
Prędkość cięcia	0-100mm/S
Powtarzalność	± 0,02 mm
Bezpieczne drzwi	podręcznik

Zastosowanie routera PCB:

Mała, wolnostojąca maszyna do frezowania płytek PCB pozwala na bity routingu o średnicy 0,6 mm 0
