Szczegóły Produktu:
|
| kolor: | Biały | Grubość PCB: | 0,8-3,0 mm |
|---|---|---|---|
| Podanie: | Panel PCBA karty | Precyzja cięcia: | ± 0,05 mm |
| Maksymalny rozmiar płytki drukowanej: | 280x320mm | Odkurzacz: | 3HP / 2,2KW |
| Bit routingu: | Średnica 0,8-2,5 mm | Instrukcja obsługi: | 1 szt |
| Instalacja na miejscu: | tak | Nazwa produktu: | Automatyczna maszyna do frezowania płytek drukowanych |
| High Light: | Frezarka do płytek PCB o grubości 3,0 mm,frezarka do płytek drukowanych CNC o mocy 2 |
||

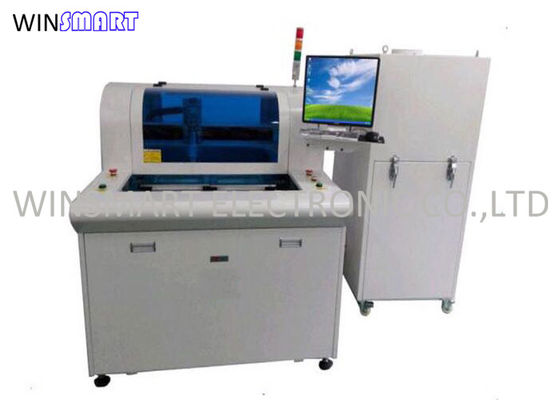

Automatyczna maszyna do frezowania PCB CNC Frezarka PCB Separator PCB
Cechy automatycznego routera PCB:
1. Powiększenie obrazu 1.X10 ułatwia programowanie i zwiększa dokładność ustawiania punktu.
2. Dwa przesuwne stoły zapewniają jednoczesne wsuwanie i wysuwanie, aby skrócić czas sczepiania i zwiększyć produktywność.
3. System przesunięcia AUTO MARK. Obraz CCD może sprawdzać i symulować ścieżkę lub trasowanie, aby zmniejszyć niepotrzebny błąd przed cięciem.
4. Ma sprawdzanie żywotności bitów trasowania i system alarmowy, aby przypomnieć operatorowi o zmianie bitów trasowania po zakończeniu cięcia 120M.I frezowanie pierwsze 2 mm przecina pierwszy punkt frezowania, środkowe 2 mm przecina drugi punkt frezowania, ostatnie 2 mm przecina trzeci punkt frezowania, aby wydłużyć jego żywotność.
Specyfikacja automatycznego routera PCB:
| I. Sprzęt | |
| WRZECIONO | Wrzeciono Morning Star (opcja) |
| CCD | Kamery przemysłowe z linii Sony 520 |
| OBIEKTYW | Komputerowy EX2C |
| Śruba | Import śrub kulowych TBI Precision |
| Przewodnik | HIWIN poszerzenie Zaimportowana prowadnica liniowa |
| SILNIK | Seria JiaBao LCF |
| KARTA STEROWANIA WE/WY | HFC PCI-9074 |
| KARTA KONTROLI KIEROWCY | HFC PCI-9074 |
| KARTA WE/WY | PCI-9074-64szt/-38szt |
| Czyszczenie statyczne | Seria STATIC-ST401A |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interfejs maszyny | AOC LCD17", mysz Logitech |
| 2. oprogramowanie | |
| System sterowania | Windows XP Professional (Service3,v.3244) |
| GUI operacji | Angielski Windows XP |
| Edycja programu | W linii |
| System wizyjny | Przesunięcie CCD AOTU |
| System sterowania | Wersja F 1.2.88 |
Parametry automatycznego routera PCB:
| Ogólnie | |
| Wymiary (szer. * głęb. * wys.) | 1220mm * 1380mm * 1240mm |
| Waga | 450 kg |
| Przesunięcie wysokości | 60~110mm |
| Manipulator | |
| Typ silnika | Seria JiaBao |
| Powtarzalność pozycjonowania | 0,001 mm |
| Obszar roboczy osi (maks.) | 650mm*560mm*50mm |
| Stanowisko pracy | |
| Mocowanie PCB | standard, specjalizacja |
| Ładowanie/rozładowywanie PCB | podręcznik |
| Rozmiar PCB (maks.) | 280*320mm |
| Grubość PCB (maks.) | 3,5 mm |
| Mocowanie | |
| Mocowanie sztywności | Dostosowane urządzenie do tworzenia |
| Mocowanie mocowania | maszyneria |
| Silnik wrzeciona | |
| Moc | 150W |
| Wrzeciono | 60000 obr/min |
| Ochraniać | chłodzenie własne/wiatrowe |
| Zmień frez | Specjalizacja |
| Możliwość routingu | |
| Prędkość cięcia (maks.) | 80mm/s |
| Prędkość jazdy (maks.) | 2500mm/s |
| Precyzja cięcia | 0,01mm |
| System próżniowy | |
| Moc próżni | 3,5KW AC 380V |
| Odkurzać | pion |
| Narzędzia | |
| Moc | 2,0 kW AC380V |
| Dopływ powietrza | 4-6 kg/cm2 |
| Programowanie | |
| Edycja programu | W linii |
| Edycja funkcji | Linia, łuk, okrąg, krzywa U |
| Przechowywanie programu | dysk twardy |
| System wizyjny | SONE kolor CCD |
| przesunięcie frezu | AUTOMATYCZNY |
| Konfiguracja próżni | AUTOMATYCZNY |
| Monitory operacyjne | |
| Wskaźnik | Wskaźnik Stan maszyny |
| kontrola narzędzia | Automatyczne wykrywanie żywotności narzędzia, wykorzystanie testowania czasu |
| Ochrona silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem; |
| kontrola przeładowania silnika | Mają przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem; |
| Czas użytkowania narzędzia | Automatyczna detekcja żywotności narzędzia, |
| Statystyka danych | Oddzielny model płytki, liczenie oddzielające, różne metody liczenia |
| Rejestr błędów | Oprogramowanie automatycznie rejestruje wszystkie alarmy pamięci maszyn |
| III.Precyzja | |
| Dokładność osi | 0,001 mm |
| Precyzja cięcia | 0.1mm |
| IV.Bezpieczeństwo | |
| Ochrona obszaru roboczego | Z czterema uszczelnionymi zabezpieczeniami |
| Czujnik drzwi | Czujnik mikroprzełącznika drzwi bezpieczeństwa przednich i tylnych (opcja) |
| Przycisk zatrzymania awaryjnego |
Automatyczna maszyna do routera PCB rozwiązuje poniżej punktów bólu:
Obecne problemy, z jakimi borykają się przedsiębiorstwa produkcyjne, są następujące
1. Codzienna produkcja jest czasochłonna, nieefektywna i powolna.
2. Trudno jest kontrolować proces produkcyjny i poprawiać jakość produkcji i obsługi.
3. Stare metody produkcji, niska zdolność produkcyjna, niska jakość i wysoki wskaźnik reklamacji klientów.
4. Wysokie koszty zatrudnienia i poważny niedobór siły roboczej.
5. Brak wydajnego sprzętu produkcyjnego, ponieważ jakość produktów nie jest na miejscu, co powoduje straty projektowe, co wpływa na konkurencyjność marki.
