Szczegóły Produktu:
|
| PCB: | FR4, FPC | Laser: | UV |
|---|---|---|---|
| Stan: | Wyprodukowano w Chinach, nowy | Osprzęt: | Dostosowane |
| Raport CE: | Pod warunkiem, że | Nazwa: | Laserowa maszyna PCB |
| High Light: | Non Contact Laser PCB Machine,Solid State Uv Laser PCB Machine,355nm Laser PCB Depaneling Machine |
||

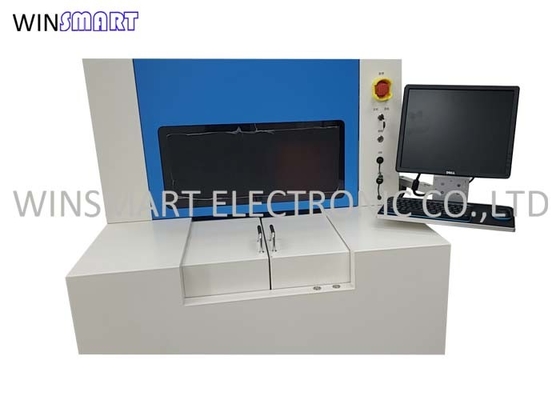

Bezkontaktowa ± 2μm Cięcie Precyzyjna laserowa maszyna PCB Depaneling PCB
Zalety laserowej maszyny PCB:
Brak kurzu, dobra przewodność PCB.
Bez stresu, precyzja cięcia ±5μm
Może importować plik gerber dla łatwej obsługi
Dostępne jest cięcie obce/liniowe
Bezkontaktowa, gładka krawędź tnąca
Zasada działania laserowej maszyny PCB:
Ręczne/automatyczne podawanie PCB/FPC na platformie -> Adsorpcja próżniowa FPC/Dostosowane mocowanie PCB -> Punkty skanowania systemu kamery CCD -> Automatyczne pozycjonowanie -> Uruchomienie programu -> Cięcie laserowe -> Oddzielna pojedyncza kolekcja PCB/FPC.
Cechy laserowej maszyny PCB:
Skutecznie kontroluj efekt cieplny obróbki i poprawiaj zapadanie się krawędzi i efekt termiczny produktu.
Wysokiej jakości laser, bez obróbki kontaktowej, bez zadziorów i zadziorów po cięciu.
Dojrzały system procesowy może dokładnie obliczać i segmentować grafikę oraz realizować proces przetwarzania parametrów i przetwarzania grafiki
Pola aplikacji: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp itp.
Specyfikacja laserowej maszyny PCB:
| Laser | laser UV na ciele stałym |
| Długość fali lasera | 355 nm |
| Źródło laserowe | UV 15W przy 30KHz |
| Precyzja pozycjonowania | ±2μm |
| Precyzja powtórzeń | ±1μm |
| Obszar roboczy | 300 mm x 350 mm (konfigurowalny) |
| Szybkość skanowania | 2500mm/S |
| Prędkość cięcia | Mniej 2500mm/S |
| Ścieżka cięcia | Linia, krzywa, koło, obcy |
| Ciśnienie powietrza | 0,6-0,8 MPa |
| Wymiar | 1250x1250x1740mm |
| Waga | 1500 kg |
