Szczegóły Produktu:
|
| PCB: | FR4, MCPCB | Maks. składnik: | Wysokość 10mm |
|---|---|---|---|
| Napięcie: | 220V/110V | Ilość ostrzy: | 6 SZTUK |
| Platforma: | 2,4 M (można dostosować) | Nazwa: | Wielofunkcyjna maszyna tnąca |
| High Light: | PCB Depanel Multi Cutter Machine,1200mm Taśmy LED Multi Cutter Machine,FR4 V Cut PCB Depaneling Machine |
||

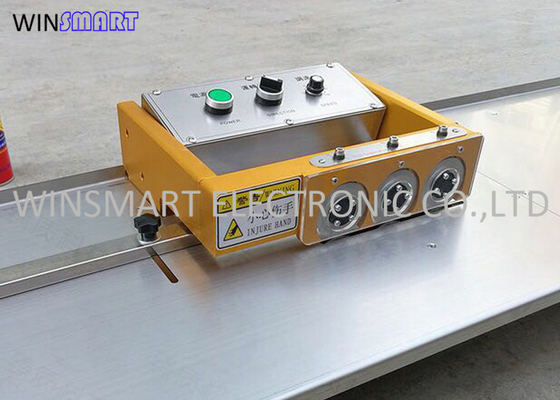

Multi Cutter Machine PCB Depaneler 2000 sztuk / godzinę do taśm LED 1200 mm
Zasada działania maszyny wieloostrzowej:
Jest to grupa składająca się z jednego górnego i jednego dolnego ostrza, będąca jednocześnie zespołem tnącym.Są A, B, C, trzy grupy.Cały proces cięcia podzielony jest na trzy etapy od ostrza z grupy A, które tnie 40% deski, następnie do ostrza z grupy B przecina się rowkiem cięcie przez grupę A, aby zakończyć kolejne 40%. Ostatnie 20% jest cięte ostrzem z grupy C i wykończenie .
Cechy wielu maszyn tnących:
1. Zminimalizuj wewnętrzne naprężenia skrawania, aby uniknąć zjawiska pękania cyny.
2. Popraw dolne ostrze może rozwiązać cięcie desek za pomocą skoku v-cut
3. Operator niezawodny!Bezpiecznie działać
4. Panel w pełni funkcjonalny, elastyczny
5. Opcjonalnie wyposażony w przenośnik taśmowy
6. Potrafi rozwiązywać płyty o grubości v-cut mniejszej niż 1,0 mm przez cięcie
7. Sprzęt prowadzący z rowkiem w kształcie litery V może pionowo regulować trzy górne ostrza, aby szybciej i łatwiej dopasować płyty o różnej grubości
8. Górną odległość ostrza można regulować w pionie
9. Ostrza okrągłe można ponownie wykorzystać po ponownym zmieleniu
Specyfikacja maszyny Multi Cutter:
| Model | SMTD3 |
| Wymiary maszyny | 400x400x330mm |
| Wymiar platformy | 2400x300x200mm |
| Maksymalna długość cięcia | Bez limitu |
| Materiał PCB | FR4, MCPCB, płyty miedziane |
| Prędkość cięcia | 0-500mm/s |
| Grubość PCB | 0,6-3 mm |
| Moc | 220/110V |
| Ciężar maszyny | 44kgs |
| Wymiar drewnianej obudowy | 116x67x58cm |
| Waga brutto | 76kgs |
Parametry maszyny Multi Cutter
|
|
Odp.:> 0,25 mm B: 1,0 mm (maks.) Nóż standardowy : C2: ≧2mm C1: ≧2mm Θ: ≧200 Frezy mogą być wykonane przez Klienta
|
| Maksymalna długość cięcia (mm) | Nieograniczony |
| Prędkość (mm/s) | nastawny |
| Zasilanie (VAC) | 220/110 |
| Waga (kg) | 48 |
| Wysokość komponentu (mm) | ≤8 |
| Moc | AC 220 V/50 Hz |
| Grubość cięcia | 0,5-3,0 mm |
