Szczegóły Produktu:
|
| Materiał PCB: | FR4, MCPCB | Napędzany: | Silnik |
|---|---|---|---|
| Długość cięcia: | 400mm | Prędkość cięcia: | 0-300mm/s |
| Gwarancja: | 1 rok | Nazwa: | Narzędzie ręczne do usuwania paneli PCB |
| High Light: | Ochrona czujnika Narzędzie ręczne do depanelowania płytek PCB,narzędzie ręczne do depanowania płytek PCB z ruchomym ostrzem,maszyna do depanowania płytek PCB 300 mm / s |
||

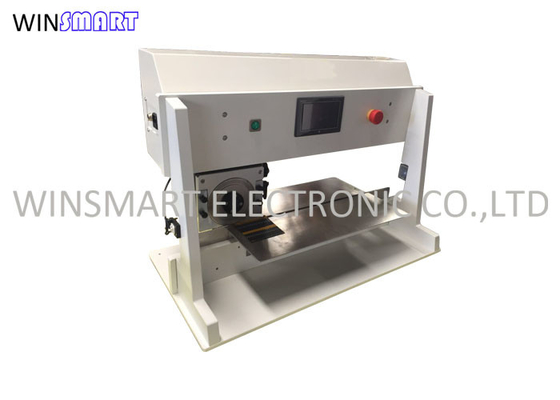

Ostrze ochronne czujnika Ruchomy typ Narzędzie ręczne do depanowania płytek drukowanych
Opis narzędzia ręcznego do depanowania PCB:
Operator podaje płytki za pomocą linii cięcia w kształcie litery V, a następnie płytka PCB nie porusza się, a górne okrągłe ostrze porusza się, aby przeciąć płytki PCB.
Krawędź tnąca jest gładka i pozbawiona zadziorów, poprawia jakość cięcia w porównaniu z łamaniem ręcznym.
Ta maszyna jest używana głównie w przemyśle montażowym elektroniki, takim jak przemysł LED, przemysł SMT, przemysł Moblie/Mp3, przemysł zabawek elektronicznych itp.
Zalety narzędzia ręcznego do depanowania PCB:
1. Kontrolowany przez program mikrokomputerowy, opatentowany projekt, wysoka dokładność i dobra stabilność.
2. Regulacja prędkości cięcia, dwie opcje: 500 mm / s i 300 mm / s, jeśli klient chce ustawić inną prędkość, możemy dostosować do klienta.
3. Długość separacji można zaprogramować: 0-100-200-300-400 MM
4. Materiał do cięcia PCB musi mieć wstępnie nacięty rowek,
Podczas pracy umieść płytkę PCB, która jest umieszczona z naciętym rowkiem, na ostrzu liniowym, gdy przełącznik nożny jest wciśnięty, uchwyt ostrza z okrągłym ostrzem przesuwa się po płytce drukowanej, rozdzielając ją na poszczególne jednostki.
5. Wysokość stołu operacyjnego jest regulowana w zakresie 0-50mm.
6. Nóż obrotowy regulowany: 0-2mm.w celu dopasowania do różnych płyt PCB chorobowych i różnej głębokości wstępnie naciętego V-cut.
7. Dla bezpieczeństwa operatora zastosowano czujniki światła powodujące zatrzymanie ostrza i osłonę z pleksiglasu.
8. Grubość płytki PCB: 0,2-3,2 mm, głębokość cięcia w kształcie litery V: 0,2-2 mm.Długość PCB: 0-1300mm.
9. Górne okrągłe ostrze i dolna liniowa balda wszystkie eksportowane stalowe ostrze o długiej żywotności, trwałe, gdy ostrze nie jest ostre, może szlifować 7-10 razy, wielokrotnego użytku.
Dane techniczne narzędzia ręcznego do depanowania PCB:
| Model | SMTAD5 |
| Wymiary maszyny | L740*W550*H460 |
| Maksymalna długość cięcia | 400mm |
| Materiał PCB | FR4, MCPCB |
| Prędkość cięcia | 300 mm/s lub 500 mm/s |
| Grubość PCB | 0,6-2,0 mm |
| Moc | 220/110V |
| Ciężar maszyny | 60kg |
