Szczegóły Produktu:
|
| Grubość PCB: | 0,1-3 mm | Laser: | UV 10/12/15W |
|---|---|---|---|
| Gwarancja: | 1 rok | Raport CE: | Pod warunkiem, że |
| Serwis na miejscu: | Pod warunkiem, że | Nazwa: | Producenci maszyn SMT |
| High Light: | Maszyna do cięcia laserem FPC,maszyna do cięcia laserem 355 nm,laserowa maszyna SMT UV |
||

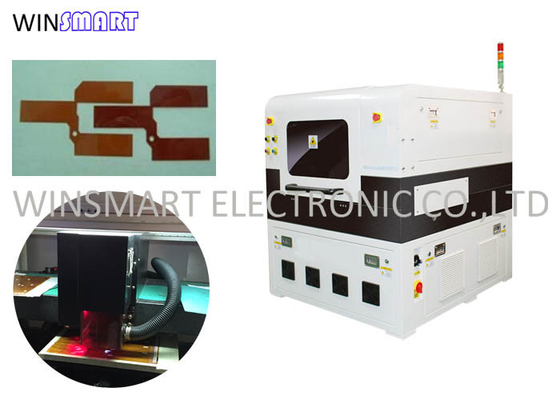

Maszyna do cięcia laserowego FPC Producenci maszyn SMT Maszyna FPC
Wprowadzenie do maszyny:
Wraz z modernizacją produktów elektronicznych głównym kierunkiem jest rozwój w kierunku inteligentnej elektroniki, a zapotrzebowanie na elastyczną płytkę drukowaną FPC również znacznie wzrośnie, ponieważ elastyczna płytka drukowana FPC jest obwodem drukowanym wykonanym z elastycznego podłoża izolacyjnego, które ma wiele zalety, których nie mają twarde płytki drukowane
1. Można go swobodnie zginać, zwijać i składać, można go dowolnie układać zgodnie z wymaganiami układu przestrzennego i może swobodnie poruszać się i rozszerzać w przestrzeni trójwymiarowej, aby osiągnąć integrację zespołu komponentów i połączenia przewodowego.
2. FPC może znacznie zmniejszyć objętość i wagę produktów elektronicznych, co jest odpowiednie do rozwoju produktów elektronicznych w kierunku wysokiej gęstości, miniaturyzacji i wysokiej niezawodności.Dlatego FPC jest szeroko stosowany w przemyśle lotniczym, wojskowym, komunikacji mobilnej, laptopach, komputerowych urządzeniach peryferyjnych, PDA, aparatach cyfrowych i innych dziedzinach lub produktach.
3. FPC ma również zalety dobrego rozpraszania ciepła i spawalności, łatwego montażu i niskich kosztów całkowitych.Konstrukcja miękkiej i twardej kombinacji w pewnym stopniu rekompensuje również niewielki niedobór elastycznego podłoża w nośności elementów.
W związku z aktualnym gorącym trendem stosowania miękkich płyt FPC w produktach elektronicznych, maszyna do depanowania PCB Fusen Flex i maszyny do cięcia laserowego FPC również osiągnęły dobre wyniki sprzedaży, głównie ze względu na duże zapotrzebowanie rynku oraz jakość i wydajność.
Zasada działania maszyny:
Zasada laserowej maszyny do cięcia PCB polega na napromieniowaniu powierzchni płytki drukowanej wiązką o wysokiej energii i realizacji cięcia parowania materiałów PCB poprzez kontrolowanie parametrów, takich jak gęstość energii wiązki, częstotliwość, prędkość i czasy przetwarzania.
Zalety maszyny:
Szybciej i łatwiej, skróć czas dostawy.Wysoka jakość, brak zniekształceń, czystość i jednolitość powierzchni.Gładka krawędź tnąca, bez naprężeń tnących, bez zadzioróws.
MaszynaSpecyfikacja:
| Laser | Wszystkie półprzewodnikowe lasery UV pompowane diodą Q-Switched |
| Długość fali lasera | 355nm |
| Źródło laserowe | Optowave UV 15W@30KHz |
| Precyzja pozycjonowania stołu roboczego silnika liniowego | ±2μm |
| Precyzja powtarzalności stołu roboczego silnika liniowego | ±1μm |
| Efektywne pole pracy | 460 mm x 460 mm (konfigurowalny) |
| Szybkość skanowania | 2500mm/s (maks.) |
| Pole robocze | 40mmх40mm |
