Szczegóły Produktu:
|
| Materiał PCB: | FR4, FPC | Naprężenie cięcia: | Nic |
|---|---|---|---|
| Sposób: | Cięcie bezdotykowe | Marka laserowa: | Opcjonalny |
| Źródło laserowe: | Opcjonalnie zielony, CO2, UV | Nazwa: | Maszyna do cięcia laserem UV |
| High Light: | Maszyna do cięcia laserem PCB UV,maszyna do cięcia laserem FR4 UV,maszyna do depanelowania PCB bez zadziorów |
||

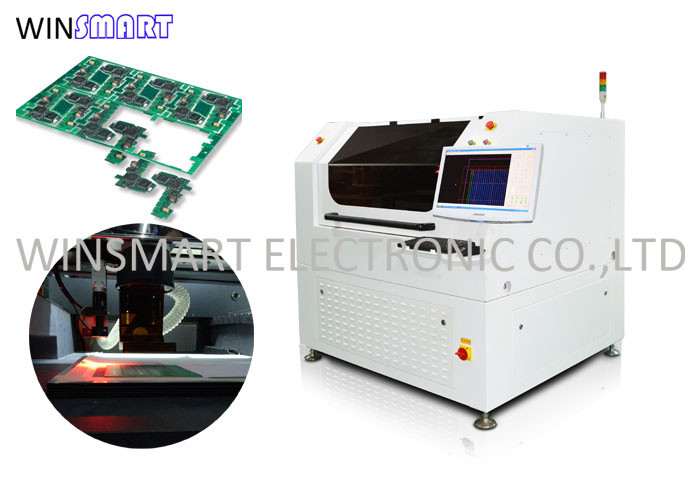

Bez naprężeń Bez zadziorów FR4 PCB Wycinarka laserowa UV Laser PCB
Cechy maszyny do cięcia laserem UV:
1. Brak naprężeń mechanicznych
2. Niższe koszty oprzyrządowania
3. Wyższa jakość cięć, gładka krawędź tnąca
4. Brak materiałów eksploatacyjnych
5. Wszechstronność projektowania - proste zmiany oprogramowania umożliwiają zmiany aplikacji
Opis maszyny do cięcia laserem UV:
Laser Cutting System jest szeroko stosowany w nowoczesnym przemyśle PCB/FPC.
Ta maszyna do cięcia laserowego wykorzystuje wiązkę lasera o krótkiej fali (ultrafiolet) do skanowania powierzchni płytki drukowanej, a następnie wysokoenergetyczna wiązka ultrafioletowa oddziałuje bezpośrednio na powierzchnię wiązań molekularnych elastycznego materiału.
Jest to bezkontaktowa metoda cięcia, bez naprężeń i zadziorów.
Specyfikacja maszyny do cięcia laserem UV:
| Laser | Wszystkie półprzewodnikowe lasery UV pompowane diodą Q-Switched |
| Długość fali lasera | 355nm |
| Źródło laserowe | Optowave UV 15W@30KHz |
| Precyzja pozycjonowania stołu roboczego silnika liniowego | ±2μm |
| Precyzja powtarzalności stołu roboczego silnika liniowego | ±1μm |
| Efektywne pole pracy | 600 mm x 600 mm (konfigurowalny) |
| Szybkość skanowania | 2500mm/s (maks.) |
| Pole robocze | 40mmх40mm |
Zastosowanie maszyny do cięcia laserem UV:
Często zadawane pytania dotyczące maszyny do cięcia laserem UV:
P: Jakiego rodzaju płytki PCB można wykorzystać do korzystania z tej maszyny?
O: Panele FPC i FR4, obejmujące tablice v score i tabulatory.
P: Co to jest głowica laserowa maszyny?
Odp .: Używamy lasera Optowave USA.
P: Jakie źródło lasera zapewniasz?
A: Zielony, CO2, UV i pikosekunda.
P: Jaka jest prędkość cięcia?
Odp .: To zależy od wymagań dotyczących materiału PCB, grubości i efektu cięcia.
P: Czy powoduje kurz podczas cięcia?
Odp .: Brak kurzu, ale dym, maszyna jest wyposażona w układ wydechowy i chłodnicę wody
