Szczegóły Produktu:
|
Materiał PCB: | FR4, MCPCB, FPC | Hałas: | Mniej 50DB |
---|---|---|---|
Zapewniona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą | Wyjście: | Zgodnie z aplikacją |
Certyfikat: | tak | Nazwa: | Pneumatyczna wykrawarka |
High Light: | Pneumatyczna wykrawarka pneumatyczna,wykrawarka pneumatyczna FR4 PCB,czas cyklu 10S Czas cyklu wykrawania |
Pneumatyczna wykrawarka pneumatyczna Czas wykrawania w cyklu 10 sekund

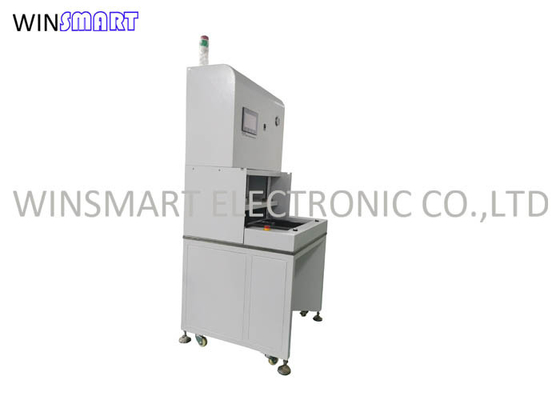

Przegląd wykrawarki pneumatycznej:
Ta maszyna jest półautomatycznym separatorem PCB.Nasza fabryka spełnia odpowiednie krajowe normy produkcyjne.Okres gwarancji wynosi 1 rok od daty zakupu (uszkodzenia sprzętu spowodowane nieprawidłowym użytkowaniem nie są objęte gwarancją)
Funkcje maszyny wykrawającej:
1. Zaprojektowany specjalnie dla płyt FPC, twardych PCB, CEM, MCPCB, unikaj pęknięć cyny, pęknięć, zwijania, zadziorów i innych zjawisk
2. Dowolna regulacja prędkości wykrawania, wykrawania i tłoczenia ciśnienia w zależności od różnych produktów i form.
3. Wymiana form jest łatwa, a ekran dotykowy z przyciskiem do haseł specyficznych dla formy, aby zapewnić bezpieczną obsługę.
4. Ruch wzdłużny dolnej formy ułatwiający umieszczanie i pobieranie płytek drukowanych oraz zapewniający bezpieczeństwo osobiste.
5. Używając synchronizacji przycisków oburącz (w ciągu 1 sekundy) do sterowania, wyeliminuj zagrożenia dla bezpieczeństwa ludzi.
6. Wykorzystanie czystego powietrza, brak oleju, niska moc, łatwa oszczędność energii, konserwacja, szybka i stabilna moc wyjściowa.
7. Możliwość wyboru ręcznego lub automatycznego trybu pracy, program komputerowy w połączeniu z liczeniem, dziennym uzyskiem i sumą rejestrowaną jednocześnie, ułatwiają statystyki, dokładne liczenie i wysoką wydajność.
8. Użyj technologii pneumatycznej, kompresor może pracować z więcej niż jednym stemplem, koszty normalnego użytkowania i konserwacji były niższe niż w przypadku innych typów stempli.
Specyfikacja maszyny do dziurkowania:
Obszar roboczy | 460*320mm |
Ciśnienie robocze | 0,45-0,7 MPa |
Precyzja cięcia | ± 0,05 mm |
Czas cyklu | 7-15 sekund |
Wyjście | 8T |
Grubość PCB/FPC | 0,08-3,5 mm |
Materiał PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
Tryb cięcia | Wykrawanie |
Oprawa do dziurkowania | Oprzyrządowanie do matryc (forma) |
Nieruchomość robocza |
Wyświetlacz LCD, automatycznie rejestruje liczbę produkty przetworzone, wykrawanie automatyczne |
Port transmisji | Międzynarodowy standard |
Język operacji | język angielski |
Udar mózgu | 50MM |
Wysokość formy | 170MM |
Moc | 380/220V |
Bezpiecznik | 3A |
Wymiar maszyny | 820x740x1750mm |
Ciężar maszyny | 680 kg |
Kroki instalacji formy do wykrawania dziurkacza:
1. Usuń drzwi bezpieczeństwa
2. Umieść dwa otwory na kołki w dolnej płycie dolnej formy na dwóch hakach.
3. Włóż górną formę do szuflady (patrz rysunek poniżej), a krawędź formy i górna płyta zachodzą na siebie.
4. Maszyna przełącza się w tryb ręczny.Naciśnij przycisk „przód i tył”, aby wprowadzić dolną formę do maszyny.
5. Odłącz źródło powietrza, górny i dolny cylinder powoli opadną, a słupek prowadzący górnej formy wejdzie w dolną formę, a oba powoli się zamkną.
6. Po zamknięciu górnej i dolnej formy ręcznie dokręć śruby skrzydełkowe, jak pokazano na rysunku.Upewnij się, że górna forma nie może się poruszać.Po dokręceniu źródło powietrza jest podłączone, cylinder podnosi się, górna forma jest oddzielana, a źródło powietrza jest ponownie odłączane, aby sprawdzić, czy można zamknąć górną formę i dolną formę.Powtórz operację raz lub dwa razy, aby upewnić się, że górna i dolna matryca są płynnie zamknięte przed przejściem do następnego kroku.

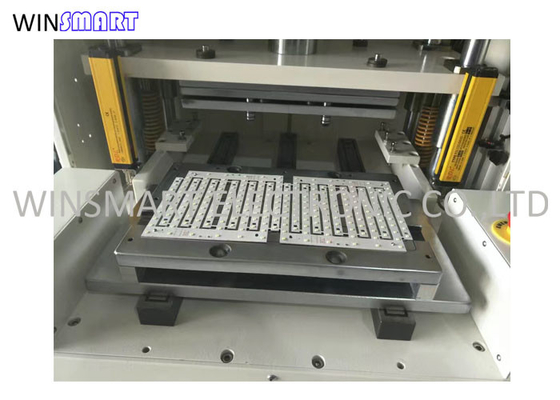

Szczegóły maszyny do dziurkowania:
Konserwacja maszyny wykrawającej:
1. Usuń śmieci na czas.
2. Co dwa miesiące dodawaj smar do dwóch drążków prowadzących i nałóż olej smarujący na
wał korbowodu.
3. Regularnie usuwaj wodę z zaworu redukcyjnego ciśnienia.
4. Jeśli części organiczne są uszkodzone, należy je natychmiast naprawić.
