Maszyna do frezowania płytek PCB
>

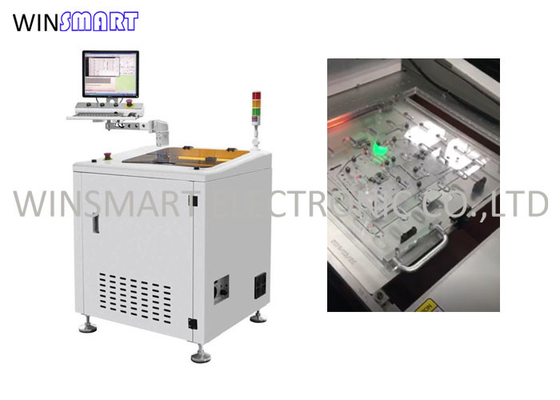

Mini CNC Router Maszyna do cięcia PCB 60000RPM Prędkość obrotowa wrzeciona

Mini CNC Router Maszyna do cięcia PCB 60000RPM Prędkość obrotowa wrzeciona

Brand Name: Winsmart
Model Number: SMTR17
MOQ: 1 zestaw
Cena £: USD20000-80000
Packaging Details: Obudowa ze sklejki
Payment Terms: T/T, L/C, Western Union
Detail Information
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE
Połączenie PCB:
Frezowanie Złączy
Grubość PCB:
0,4-3,5 mm
Pochodzenie:
Chiny
Precyzja cięcia:
± 0,05 mm
Maks. PCB:
460x410mm
Nazwa:
PCB routera CNC
Możliwość Supply:
100 zestawów/miesiąc
Podkreślić:

60000RPM Prędkość obrotowa wrzeciona CNC Router

,

CNC Router Maszyna do cięcia PCB

,

Mini maszyna do cięcia PCB

Product Description

Mini 60000RPM Prędkość wrzeciona CNC Router Maszyna do cięcia PCB





Funkcja routera CNC PCB:

SMTR17 to rodzaj sprzętu, który wykorzystuje głownie frez działający z dużą prędkością, aby oddzielić wielokrotną podłączoną płytkę drukowaną zgodnie ze ścieżką wstępnej edycji.Może zastąpić ręczne łamanie lub defekty cięcia c-cut lub push, poprawić jakość produktu i zmniejszyć ilość odpadów.Ta maszyna przyjmuje najnowszy system operacyjny z interfejsem człowiek-maszyna.Ścieżka cięcia może być modyfikowana przez nauczanie i edycję wysokiej rozdzielczości CCD, a także może być modyfikowana krok po kroku.Wykorzystując obrotową platformę jako urządzenie do załadunku i rozładunku PCB, można skutecznie skrócić czas bezczynności maszyny i osiągnąć idealną wydajność produkcji.

1. Wyposażony w soczewkę powiększającą CCD o wysokiej rozdzielczości, funkcję symulacji i edycji programów pomocniczych, dokładniejszą precyzję i wyraźniejszy obraz.

2. Monitorowanie trwałości narzędzia: po przecięciu pewnej odległości frez automatycznie podniesie się / opadnie do pozycji krawędzi skrawającej, która nie została ucięta.W górę i w dół

odległość i czas można dowolnie ustawiać w zależności od długości krawędzi skrawającej, aby przedłużyć żywotność frezu.

3. Przezroczysta konstrukcja drzwi bezpieczeństwa sprawia, że ​​proces przetwarzania jest jasny na pierwszy rzut oka.Drzwi otwierają się i zatrzymują, aby zapobiec wypadkom podczas przetwarzania, zapewniając użytkownikom bezpieczne środowisko pracy

4. Automatyczny system pozycjonowania i korekcji znaczników, wyświetlanie i śledzenie ścieżki ruchu, funkcja automatycznej korekcji ostrości, wyższa dokładność cięcia.

5. Trzy takie same lub różne programy mogą być używane na tym samym urządzeniu do lokalizacji według znaku, aby zapewnić dokładność cięcia

6. Wydajny odpylacz może wyczyścić i rozwiązać problem cięcia pyłu.Zaimportowany wentylator sprawia, że ​​zbieranie kurzu jest czystsze i cichsze.

7. Użyj lewego i prawego stołu roboczego, aby wymienić przetwarzanie i umieścić podłoże PCB, skrócić czas oczekiwania i zwiększyć wydajność produkcyjną.

8. Ogólnie rzecz biorąc, maszyna do cięcia jest elektryczna, a stół roboczy jest pneumatyczny.Jeśli działa przez długi czas, PCBA może ulec uszkodzeniu z powodu niewystarczającego ciśnienia powietrza.Maszyna jest w pełni zasilana, aby zapewnić jej dokładność i stabilność.



Specyfikacja routera PCB:

Numer modelu SMTR17
Rozmiar maszyny 850 (dł.) x 750 (szer.) x 1455 (wys.) mm
Napięcie 380V/50Hz, 2,5KW
Maksymalny rozmiar PCB 410x460mm (pojedynczy stół), 260x310mm (podwójny stół)
Grubość PCB 0,4-5 mm
Tryb karmienia podręcznik
Pozycjonowanie PCB Dostosowane urządzenie
Programowanie Nauczanie wizji, programowanie inline
Wrzeciono tnące SycoTec 60000 obr/min (standard)
Typ chłodzenia Samochłodzenie
Tryb zbierania kurzu Kolekcja dolna
Prędkość cięcia 1-100mm/s
Powtarzaj dokładność ± 0,01 mm
Bit routingu Średnica 0,8-3,0, obrót w prawo
Powtarzaj dokładność ±0,02mm
Układ sterowania Komputer przemysłowy
Wrzeciono Niemcy SycoTec 4015HY
Kontrola ruchu 4-osiowa płyta sterowania ruchem
Śruba pociągowa Śruba szlifierska C5
Aparat fotograficzny Niemcy obrazowanie szarej kamery 40 W;
LCD 17 cali



Funkcje routera PCB:

1. Opcjonalna pojedyncza/podwójna platforma dla maksymalnie 460x410mm tablic z zakładkami

2. System wizyjny PC i CCD

3. Programowanie z kompensacją i dolnym odpylaniem

4. Dostępne dla maks. płyt 460 mm

5. Elastyczne dla różnych rodzajów produktów, dostępne są niestandardowe oprawy

6. Platforma typu otwartego dla LD/ULD i automatycznej aktualizacji za pomocą robota
