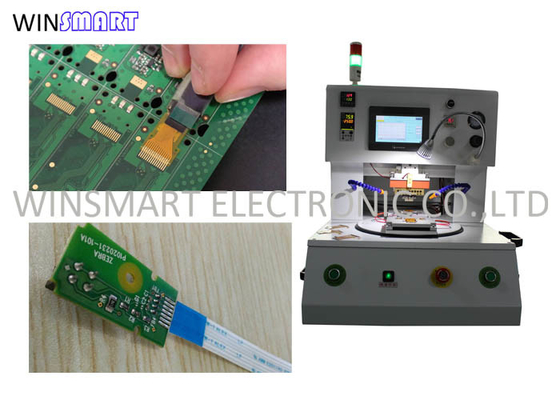

80 mm długości Hot Bar Machine Elektryczna solera z systemem CCD

Opis maszyny do barów gorących:

maszyna do lutowania na gorąco, znana również jako maszyna do lutowania termodowego lub maszyna do lutowania cieplnego impulsowego,jest specjalistycznym narzędziem stosowanym w produkcji elektroniki do precyzyjnego i kontrolowanego lutowania komponentów na płytki drukowane (PCB).

Główne funkcje maszyny z gorącymi barami:

1. Precyzyjne lutowanie: Maszyny lutownicze na gorąco zapewniają precyzyjną kontrolę temperatury, czasu i ciśnienia lutowania, co pozwala na dokładne i niezawodne łącze lutownicze na płytkach PCB.

2. Wysoka przepustowość: Maszyny te są zdolne do szybkiego lutowania, co sprawia, że nadają się do produkcji dużych objętości, w której wydajność jest kluczowa.

3. Konsekwentne rezultaty: Utrzymując spójne parametry lutowania, maszyny lutowe do lutowania barów ciepłych wytwarzają powtarzalne wyniki, zapewniając jednolite łącza lutowe na wielu płytkach PCB.

4. Różnorodność: Maszyny lutowe na gorąco mogą być używane do lutowania różnych elementów, w tym urządzeń do montażu powierzchniowego (SMD), elementów z otworami, złączy i innych,co czyni je wszechstronnymi narzędziami w produkcji elektroniki.

5. Zmniejszenie ekspozycji na ciepło: Lokalne ogrzewanie zapewniane przez termod minimalizuje ekspozycję cieplną na otaczające elementy, zmniejszając ryzyko uszkodzenia termicznego podczas procesu lutowania.

Właściwości maszyny na gorąco:

1Unikalna technologia ciepła impulsowego zapewnia najszybsze podgrzewanie głowicy lutowniczej.

2- programowalna temperatura lutowania, szybkość ogrzewania i czas trwania dla szerokiej gamy produktów.

3. Termokopla jest zamocowana w bliskim sąsiedztwie powierzchni roboczej i termodu, zapewniając w ten sposób dokładną kontrolę sprzężenia zwrotnego temperatury.

4. Zamknięta pętla PID do sterowania temperaturą z wyraźnie widocznym wyświetlaczem LED.

5Czas lutowania jest programowalny i zależy od temperatury.

6Pływający termod zapewnia stałe ciśnienie i transfer ciepła między głowicą termodu a częściami, które mają być połączone.

7.Programowalny przełącznik ciśnienia z wyświetlaczem LCD dla precyzyjnej kontroli siły.

8System kamer CCD z obiektywem powiększającym może być wyposażony w pozycjonowanie precyzyjne.

Specyfikacja maszyny na gorące sztabki:

Wykorzystanie w gorących sztabkach:

Zwykle nie możemy używać pieca SMT + reflow do urządzeń spawalniczych.Na przykład niespójne umiejętności operacyjne.Prasa impulsowa na gorąco różni się od lutownicy o stałej temperaturze.Prasa impulsowa może osiągnąć wymaganą temperaturę w momencie uruchomieniaGdy nie ma napięcia na obu końcach głowicy ciśnieniowej, chłodzenie powietrza może szybko osiągnąć temperaturę pokojową, a głowica ciśnieniowa jest płaska, więc produkty spawane mają taki sam wygląd,stabilna wydajność i proste działanie.

Utrzymanie maszyny na gorąco:

Głowa termodu:

1. co 5000 razy badane pod kątem wgnieceń, deformacji i nierówności

2. Co 80000 razy operacji wymiana głowicy prasowania na gorąco

Termokopla: 1. Za każdym razem zmieniaj wizualną inspekcję stanu połączenia złączy lutowych.

Zestaw:

1. Po długotrwałym użyciu urządzenie będzie gromadzić pewne plamy z żywicy. Aby zapewnić, że gorące tłoczenie równomierności głowy i między produktem.

2Co 5000 operacji sprawdź stopień zużycia.

3Co 200 tysięcy razy zmieniają urządzenia.
