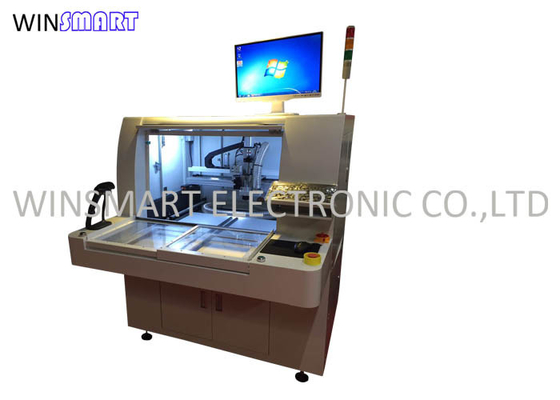

CCD Mobile Electronics PCB Router Machine Automatyczny frez PCBA

Brand Name:	Winsmart
Model Number:	SMTR09
MOQ:	1 zestaw
Cena £:	USD20000-80000
Packaging Details:	Obudowa ze sklejki
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Stan : schorzenie:

Materiał PCB:

FR4, aluminium

Grubość PCB:

0,8-3,0 mm

Wideo z inspekcji:

pod warunkiem, że

Precyzja cięcia:

± 0,05 mm

Raport z testów:

pod warunkiem, że

Obszar roboczy:

Podwójny, 320x320mm

Prędkość cięcia:

1-100mm/s

Odkurzacz:

Opcjonalny górny i dolny system próżniowy

Nazwa produktu:

Frezarka PCBA do frezowania PCB

Możliwość Supply:

100 zestawów/miesiąc

Podkreślić:

Mobile Electronics PCB Router Machine

Automatyczna maszyna CCD PCB Router

PCBA Frezarka do cięcia

Product Description

CCD Automatyczna maszyna do cięcia frezem PCBA Mobile Electronics PCB Router Machine

PCBA Frezarka do frezowania PCB Opis:

Frezarka do depanelowania to maszyna podobna do frezarki do drewna.

Wykorzystuje frez do frezowania materiału PCB.Twardość materiału PCB powoduje zużycie wiertła, które należy okresowo wymieniać.

Routing wymaga, aby pojedyncze płytki były połączone za pomocą zakładek w panelu.

Wiertło frezuje cały materiał wypustki.

Wytwarza dużo kurzu, który trzeba odkurzyć.

Ważne jest, aby system próżniowy był bezpieczny przed wyładowaniami elektrostatycznymi.

Również mocowanie płytki drukowanej musi być szczelne - zwykle używa się aluminiowego uchwytu lub systemu podciśnieniowego.

PCBA Frezarka PCB Router Cechy:

System ten posiada stoły z dwoma prowadnicami do produkcji wielkoseryjnej.I ma mniejsze naprężenie, aby chronić PCBA, aby zapewnić gładką krawędź tnącą.

Importowany silnik i wrzeciono są używane do celów bezgłośnych.

Opcjonalny system odkurzania górnego i dolnego jest dostępny dla różnych wymagań klientów.

Wysokiej jakości system CCD zapewniający precyzyjne cięcie.

Łatwe i proste programowanie, możliwość ustawienia frezów i prędkości cięcia.

PCBA Frezarka do frezowania PCB Dane techniczne:

Ogólny
Wymiary (szer. * głęb. * wys.)	1250 mm * 1650 mm * 1450 mm
Waga	750KG
Przesunięcie wysokości	60~110mm
Manipulator
Typ silnika	Seria JiaBao
Powtarzalność pozycjonowania	0,001 mm
Obszar roboczy osi (maks.)	650mm560mm50mm
Stanowisko pracy
Mocowanie PCB	standard, specjalizacja,
Ładowanie/rozładowywanie PCB	podręcznik
Rozmiar PCB (maks.)	320*320mm
Grubość PCB (maks.)	5mm
Mocowanie
Mocowanie sztywności	Dostosowane urządzenie do tworzenia
Mocowanie mocowania	maszyneria
Silnik wrzeciona
Moc	150W
Wrzeciono	60000 obr/min
Chronić	chłodzenie własne/wiatrowe
Zmień frez	Specjalizacja
Możliwość routingu
Prędkość cięcia (maks.)	80mm/s
Prędkość jazdy (maks.)	2500mm/s
Precyzja cięcia	0,01 mm
System próżniowy
Moc próżni	3,5 kW AC 380 V
Próżnia	pion
Narzędzia
Moc	2,0 kW AC380V
Dopływ powietrza	4-6 kg/cm2
Programowanie
Edycja programu	W linii
Edycja funkcji	Linia, łuk, okrąg, krzywa U
Przechowywanie programu	dysk twardy
System wizyjny	SONE kolor CCD
przesunięcie frezu	AUTOMATYCZNY
Konfiguracja próżni	AUTOMATYCZNY
Monitory operacyjne
Wskaźnik	Wskaźnik Stan maszyny
kontrola narzędzia	Żywotność narzędzia do automatycznego wykrywania, wykorzystanie testowania czasu
Ochrona silnika	Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem;
kontrola obciążenia silnika	Mają przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem;
Czas użytkowania narzędzia	Automatyczna detekcja żywotności narzędzia,
Statystyka danych	Oddzielny model płytki, liczenie oddzielające, różne metody liczenia
Zapis błędów	Oprogramowanie automatycznie rejestruje wszystkie alarmy w pamięci maszyn
III.Dokładność
Dokładność osi	0,001 mm
Precyzja cięcia	0.1mm
IV.Bezpieczeństwo
Ochrona obszaru roboczego	Z czterema uszczelnionymi zabezpieczeniami
Czujnik drzwi	Czujnik mikroprzełącznika drzwi bezpieczeństwa przednich i tylnych (opcja)
Przycisk zatrzymania awaryjnego

PCBA Frezarka PCB Router Aplikacje:

Jest szeroko stosowany w produkcji przemysłu elektronicznego, takiego jak telefon komórkowy, elektronika samochodowa, AGD, telefon komórkowy, oświetlenie LED, przemysł medyczny itp.

CCD Mobile Electronics PCB Router Machine Automatyczny frez PCBA 0
