Szczegóły Produktu:
|
| Materiał PCB: | FR4, MCPCB | Napędzany: | Silnik |
|---|---|---|---|
| Długość cięcia: | 400-1200MM | Prędkość cięcia: | Nastawny |
| opcjonalny: | Przenośnik do zbierania PCB | Nazwa: | Ekonomiczny aluminiowy separator PCB |
| High Light: | FR4 Aluminiowa maszyna do separacji PCB,1200mm maszyna do separacji PCB,regulowany automatyczny obcinak do płytek PCB |
||

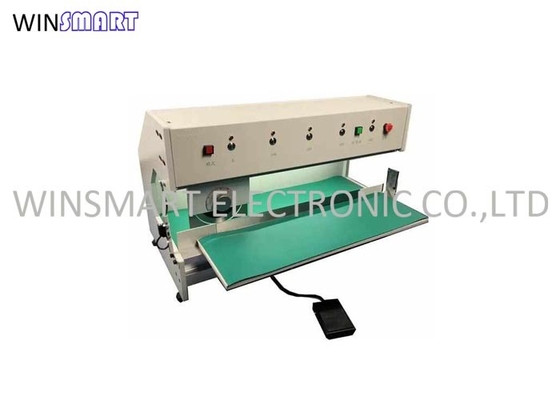

400-1200 mm Ekonomiczna automatyczna maszyna do separacji płytek drukowanych FR4 i aluminium
Ekonomiczny automatyczny separator FR4 i aluminiowy separator PCB Funkcje maszyny:
Aby poprawić wydajność produkcji płytek drukowanych (PCB) i prędkość liniową montażu powierzchniowego (SMT), płytka drukowana jest zwykle projektowana jako duża płytka, która zostanie podzielona na wiele mniejszych pojedynczych małych płytek PCB za pomocą Wyposażenie maszyny do depanelowania PCB w produkcie końcowym.Tę dużą płytkę PCB można nazwać panelem.Ten duży panel jest podzielony na małe części.W różnych procesach produktowych można go podzielić po SMT, po ICT, po spawaniu SMT z otworami przelotowymi lub przed montażem produktu końcowego.
Ekonomiczny automatyczny separator FR4 i aluminium PCB Cechy maszyny:
1. Kontrolowany przez program mikrokomputerowy, opatentowany projekt, wysoka dokładność i dobra stabilność.
2. Regulowana prędkość cięcia, dwie opcje: 500 mm/s i 300 mm/s, jeśli klient chce ustawić inną prędkość, możemy dostosować go do klienta.
3. Długość separacji można zaprogramować: 0-100-200-300-400MM
4. Materiał tnący PCB musi mieć wstępnie nacięty rowek,
Podczas pracy umieść płytkę drukowaną, która jest umieszczona z jej wstępnie naciętym rowkiem na ostrzu liniowym, po naciśnięciu przełącznika nożnego nośnik ostrza z okrągłym ostrzem przesuwa się po płytce drukowanej, rozdzielając ją na poszczególne jednostki.
5. Wysokość panelu operacyjnego jest regulowana w zakresie od 0 do 50 mm.
6. Nóż obrotowy regulowany: 0-2mm.w celu dopasowania do różnych płytek drukowanych choroby i różnej głębokości wstępnie naciętego cięcia w kształcie litery V.
7. Z myślą o bezpieczeństwie operatora zastosowano czujniki światła zatrzymującego ostrze oraz osłonę zabezpieczającą z pleksiglasu.
8. Grubość płytki PCB: 0,2-3,2 mm, głębokość cięcia w kształcie litery V: 0,2-2 mm.Długość PCB: 0-1300mm.
9. Górne okrągłe ostrze i dolny liniowy balde wszystkie eksportowane stalowe ostrze o długiej żywotności, trwałe, gdy ostrze nie jest ostre, może szlifować 7-10 razy, wielokrotne użycie.
Ekonomiczny automatyczny separator FR4 i aluminium PCB Dane techniczne:
| Model | SMTAD5 |
| Wymiar maszyny | dł.740*szer.550*wys.460 |
| Maksymalna długość cięcia | 400 mm |
| Materiał PCB | FR4, MCPCB |
| Prędkość cięcia | 300 mm/s lub 500 mm/s |
| Grubość PCB | 0,6-2,0 mm |
| Moc | 220/110 V |
| Ciężar maszyny | 60 kg |
Ekonomiczny automatyczny separator FR4 i aluminium PCB Zastosowanie:
