Szczegóły Produktu:
|
| sposób połączenia: | Frezowanie Złączy | Materiał PCB: | FR4, aluminium |
|---|---|---|---|
| Grubość PCB: | 0,8-3,0 mm | Wideo z inspekcji: | pod warunkiem, że |
| Precyzja cięcia: | ± 0,05 mm | Certyfikat: | Ce |
| Obszar roboczy: | 350x400mm | Prędkość cięcia: | 1-100mm/s |
| Odkurzacz: | Dolny system próżniowy | Nazwa produktu: | Frez do płytek PCB |
| High Light: | Wizualny frez do frezowania płytek drukowanych,frez do frezowania płytek drukowanych 350x400 mm,czteroosiowa frezarka do płytek PCB |
||

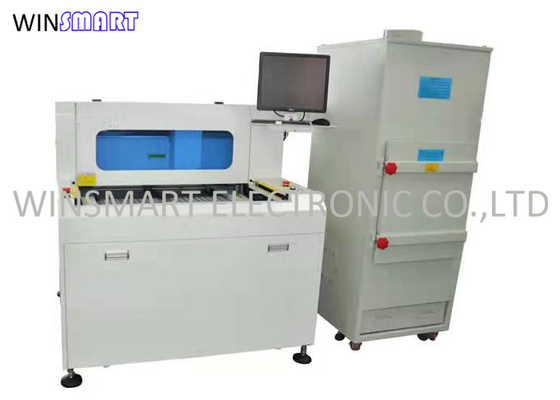

350x400mm Dwustołowy, szybki, czteroosiowy frez do wizualnego frezowania płytek drukowanych
Funkcje routera PCB:
System ten posiada stoły z dwoma prowadnicami do produkcji wielkoseryjnej.I ma mniejsze naprężenie, aby chronić PCBA, aby zapewnić gładką krawędź tnącą.
Importowany silnik i wrzeciono są używane do celów bezgłośnych.
Opcjonalny system odkurzania górnego i dolnego jest dostępny dla różnych wymagań klientów.
Wysokiej jakości system CCD zapewniający precyzyjne cięcie.
Łatwe i proste programowanie, możliwość ustawienia frezów i prędkości cięcia.
PCBA Frezarka do frezowania PCB Dane techniczne:
| Ogólny | |
| Wymiary (szer. * głęb. * wys.) | 1150mm * 1250mm * 1325mm |
| Waga | 750KG |
| Przesunięcie wysokości | 60~110mm |
| Manipulator | |
| Typ silnika | Seria JiaBao |
| Powtarzalność pozycjonowania | 0,001 mm |
| Obszar roboczy osi (maks.) | 870mm*450mm*50mm |
| Stanowisko pracy | |
| Mocowanie PCB | standard, specjalizacja, |
| Ładowanie/rozładowywanie PCB | podręcznik |
| Rozmiar PCB (maks.) | 350*400mm |
| Grubość PCB (maks.) | 5mm |
| Mocowanie | |
| Mocowanie sztywności | Dostosowane urządzenie do tworzenia |
| Mocowanie mocowania | maszyneria |
| Silnik wrzeciona | |
| Moc | 40W |
| Wrzeciono | 60000 obr/min |
| Chronić | chłodzenie własne/wiatrowe |
| Zmień frez | Specjalizacja |
| Możliwość routingu | |
| Prędkość cięcia (maks.) | 100mm/s |
| Prędkość jazdy (maks.) | 3000mm/s |
| Precyzja cięcia | 0,01 mm |
| System próżniowy | |
| Moc próżni | 3,5 kW AC 380 V |
| Próżnia | pion |
| Narzędzia | |
| Moc | 2,0 kW AC380V |
| Dopływ powietrza | 4-6 kg/cm2 |
| Programowanie | |
| Edycja programu | W linii |
| Edycja funkcji | Linia, łuk, okrąg, krzywa U |
| Przechowywanie programu | dysk twardy |
| System wizyjny | SONE kolor CCD |
| przesunięcie frezu | AUTOMATYCZNY |
| Konfiguracja próżni | AUTOMATYCZNY |
| Monitory operacyjne | |
| Wskaźnik | Wskaźnik Stan maszyny |
| kontrola narzędzia | Automatyczne wykrywanie żywotności narzędzia, wykorzystanie testowania czasu |
| Ochrona silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem; |
| kontrola przeładowania silnika | Mają przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem; |
| Czas użytkowania narzędzia | Automatyczna detekcja żywotności narzędzia, |
| Statystyka danych | Oddzielny model płytki, liczenie oddzielające, różne metody liczenia |
| Zapis błędów | Oprogramowanie automatycznie rejestruje wszystkie alarmy w pamięci maszyn |
| III.Dokładność | |
| Dokładność osi | 0,001 mm |
| Precyzja cięcia | 0.1mm |
| IV.Bezpieczeństwo | |
| Ochrona obszaru roboczego | Z czterema uszczelnionymi zabezpieczeniami |
| Czujnik drzwi | Czujnik mikroprzełącznika drzwi bezpieczeństwa przednich i tylnych (opcja) |
| Przycisk zatrzymania awaryjnego |
Parametry odkurzacza routera PCB:
| Filtr | Pionowe pudełko |
| Wymiary pojemnika na kurz | 730mm×640mm×1700mm |
| Moc napięcia | AC380V 50 Hz, 2,2 kW, 3 KM |
| Hałas | Poniżej 75dB |
| Wymiary wlotu/wylotu | 6 cali/8 cali |
| Kabel zasilający | 5X2,52 |
| Worek filtrujący o wysokiej gęstości | 16 SZTUK |
Zastosowania frezarki do PCB:
Jest szeroko stosowany w produkcji przemysłu elektronicznego, takiego jak telefon komórkowy, elektronika samochodowa, AGD, telefon komórkowy, oświetlenie LED, przemysł medyczny itp.
Wymagania dotyczące instalacji routera PCB:
1. Wymagania dotyczące zasilania rozdzielacza płytowego: AC380V (silnik główny) 4,8K8/9A+ (odkurzacz) 2,2KW/4,7A
2. Tn-s: Faza A, Faza B, Faza C, Linia zerowa (N), Linia uziemiająca (PE), Linia energetyczna 4mm2Nad
3. Wymagane ciśnienie powietrza: 4-6 kg / cm²
4. Przestrzeń do umieszczenia maszyny: odległość konserwacyjna 80-100 CM powinna być zarezerwowana za maszyną od ściany. Lewa i prawa strona muszą zarezerwować 50-80 CM odległości konserwacyjnej.
5. Wymagania dotyczące mocowania: całkowita wysokość wynosi 37 MM, podzielona na dolną ramę + uchwyt, a długość i szerokość dolnej ramy to 430 M x 380 m, otwór M6 do instalacji dolnej ramy to kwadrat 360 × 360 MM
