Szczegóły Produktu:
|
| Obsługa posprzedażna: | Obsługa wideo i wsparcie online | Laser: | UV |
|---|---|---|---|
| Obszar roboczy: | 300x300mm | Osprzęt: | Dostosowane |
| Raport z testów: | Pod warunkiem, że | Nazwa: | Depanacja laserowa |
| High Light: | Wysokowydajna laserowa maszyna do depanowania PCB,dwustołowa laserowa maszyna do depanowania PCB,300x300mm laserowa maszyna do depanowania PCB |
||
Dwustołowa maszyna do depanelizacji PCB o wysokiej wydajności Laser Depanelizer PCB
Depanelacja laserowa Cel:
Obiekty przetwarzania i zastosowania to PCB, miękka i twarda płyta FPC oraz pokrewne cięcie materiałów, otwieranie pokrywy i inne operacje.
Sprawna integracja wszystkich komponentów sprzętu, w tym lasera, toru optycznego, układu galwanometru, 4-osiowej platformy ruchu i obrazu
System zapewniający wydajną i dokładną pracę.
Specyfikacje depanelowania laserowego:
| Moc | 380V AC, 50Hz, 20A |
| Skompresowane powietrze | Skompresowane powietrze |
| Wymiar maszyny | 1450 (dł.) x 1350 (szer.) x 1665 (wys.) mm |
| Przestrzeń instalacyjna | 3000x3000x2500mm |
| Ciężar maszyny | 2000 kg |
| Temperatura otoczenia | 22 ~ 25 ℃ |
| zmiana temperatury | w ciągu ± 1 ℃ / 24 godz |
| Wilgotność otoczenia | w granicach 40% ~ 70% (niedozwolona jest oczywista kondensacja) |
| Klasa bezpyłowa | 100 000 lub lepiej |
| pobór energii | 6 kW |
| Szerokość cięcia | ≤ 50 mm × 50 mm |
| Cięcie materiałów | pełne cięcie / półcięcie PCB / FPC, LCP / kleju i innych powiązanych materiałów |
| Grubość cięcia | ≤ 3 mm |
| Prędkość cięcia | ≤ 3000 mm / S |
| Ogólna dokładność obróbki | ≤ 30um |
| Wzór przetwarzania | linia prosta, ukośnik, krzywa, nieprawidłowość itp |
Źródło lasera depanelującego:
| Laser | Laser nanosekundowy o fali świetlnej 355 nm |
| Częstotliwość powtórzeń | 50-150khz |
| Moc lasera | UV 15W przy 30KHz |
| Szerokość impulsu | < 20ns |
| Stabilność energetyczna | < 3% RMS przez 8 godzin |
| Jakość wiązki m² | < 1,3 |
| Tryb | 2500mm/S |
Funkcje depanelacji laserowej:
Skutecznie kontroluj efekt cieplny obróbki i poprawiaj zapadanie się krawędzi i efekt termiczny produktu.Laser wysokiej jakości, bez obróbki kontaktowej, bez zadziorów i zadziorów po cięciu.Dojrzały system procesowy może dokładnie obliczać i segmentować grafikę oraz realizować proces przetwarzania parametrów i przetwarzania grafiki.Bez stresu, precyzja cięcia ±5μm.Importuj plik gerber dla łatwej obsługi.Dostępne jest cięcie obce/liniowe.Bezkontaktowa, gładka krawędź tnąca.

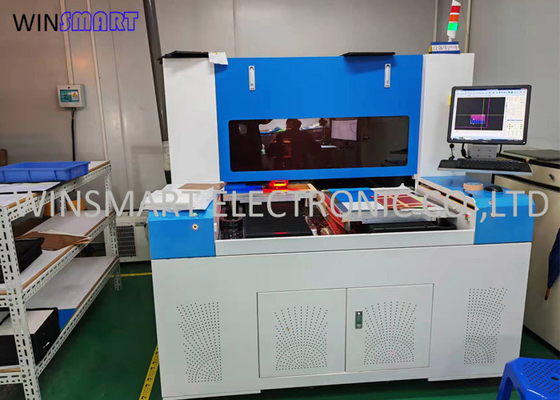

Laserowe depanelowanie zdjęć laserowych:
Zastosowania depanelowania laserowego i efekt cięcia:
Obszary zastosowania: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp itp. Brak kurzu, dobra przewodność PCB.
