Szczegóły Produktu:
|
Odkurzacz: | 3KM | jonizator: | tak |
---|---|---|---|
Grubość PCB: | 0,8-3,0 mm | Bit routingu: | Średnica 0,8-3,0 mm |
Precyzja cięcia: | ± 0,05 mm | Dostępne PCB: | Panel zakładek |
Marka: | Winsmart | Nazwa produktu: | Maszyna do cięcia PCB routera |
High Light: | Maszyna do cięcia PCB routera,maszyna do cięcia PCB Depanelizer 3HP,maszyna do cięcia PCB depanelującego |

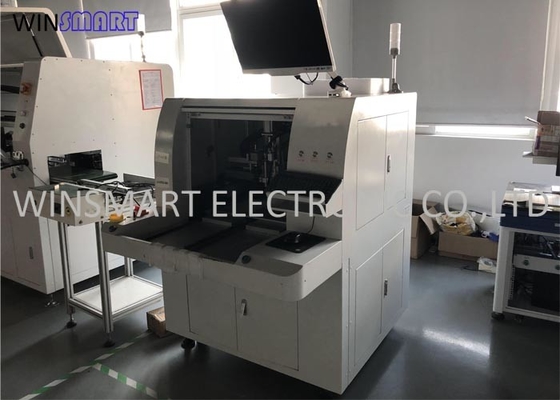

CCD Camera Router Maszyna do cięcia PCB Półautomatyczny Depanelizer PCB
Przegląd maszyn do cięcia płytek PCB:
Ten router to głównie urządzenie, które wykorzystuje frez do pracy z dużą prędkością, aby oddzielać płytki PCB w trybie wielu połączeń zgodnie z wcześniej przygotowanymi ścieżkami. Zastępuje wady ręcznego łamania, V-CUT lub wykrawania, poprawiając jakość produktów i zmniejszenie wskaźnika odrzuceń.Maszyna przyjmuje interfejs człowiek-maszyna system operacyjny Windows 10, prosty i humanizowany interfejs, system automatycznej korekcji ścieżki cięcia, tworzenie programów CCD o wysokiej rozdzielczości, program blokowy oraz jednoetapową edycję i modyfikację programu. Urządzenie do ładowania i rozładowywania PCB z dwie platformy współpracujące ze sobą mogą skutecznie skrócić czas bezczynności maszyny, osiągając w ten sposób idealną wydajność produkcji.
Cechy maszyny do cięcia PCB routera:
1. Maszyna jest wyposażona w przemysłową soczewkę powiększającą CCD o wysokiej rozdzielczości oraz funkcje nauczania i edycji programów pomocniczych.Precyzja jest wyższa, dokładniejsza, a obraz jest wyraźniejszy.
2. Automatyczny system pozycjonowania i korygowania punktów MARK posiada wyświetlanie w czasie rzeczywistym i symulowane śledzenie trasy poruszającej się ścieżki.wyświetlacz jest wyraźny na pierwszy rzut oka.funkcja automatycznego wyrównywania i korekcji zapewnia wyższą dokładność cięcia.tak długo, jak płytka drukowana jest przesunięta w zakresie 3 mm, wizja maszynowa może wykonywać automatyczną korektę trasy, co zmniejsza wymagania operatora dotyczące dokładności podczas umieszczania płytki. Wydajność pracy jest znacznie poprawiona.
3. Lewa i prawa kopia stołu roboczego, kopia bloku, tablica, kopia płyty pod wieloma kątami, funkcja modyfikacji śledzenia jednoetapowego i funkcja modyfikacji edycji bloku programu dokładnie upraszczają czas produkcji programu i poprawiają wydajność programowania.

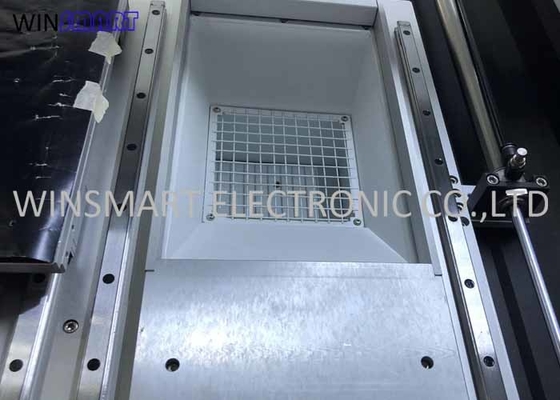

4. Odkurzacz i wysokonapięciowe urządzenie do eliminacji ładunków elektrostatycznych wykonane z wentylatora wlotowego o dużej mocy mają lepszy efekt pochłaniania kurzu i niższy poziom hałasu.
5. W celu monitorowania trwałości narzędzia frez automatycznie unosi się i opada do innego nieobciętego położenia ostrza po przecięciu określonej odległości.Górne i dolne odległości i czasy można ustawić w zależności od długości ostrza, aby przedłużyć żywotność frezu.
6. Przezroczysta konstrukcja drzwi bezpieczeństwa sprawia, że proces przetwarzania jest jasny na pierwszy rzut oka.Istnieją dwa sposoby otwierania drzwi: zatrzymanie awaryjne i 50% spowolnienie dla różnych klientów do wyboru. Zatrzymanie awaryjne ma na celu zapobieganie wypadkom podczas przetwarzania i zapewnienie środowiska operacyjnego do kontroli bezpieczeństwa. Podczas programowania programiści mogą wygodnie monitorować proces.
7. Panel PCB jest przetwarzany i umieszczany za pomocą dwuplatformowego systemu transmisji silnika serwo w celu skrócenia czasu oczekiwania i poprawy wydajności. Jednocześnie zapewnij importowane wrzeciono i wrzeciono domowe, aby zaspokoić różne potrzeby klientów.
Specyfikacja maszyny do cięcia PCB routera:
Ogólny | |
Wymiary (szer. * głęb. * wys.) | 1250mm * 1650mm * 1450mm |
Waga | 750KG |
Przesunięcie wysokości | 60~110mm |
Manipulator | |
Typ silnika | Seria JiaBao |
Powtarzalność pozycjonowania | 0,001 mm |
Obszar roboczy osi (maks.) | 650mm*560mm*50mm |
Stanowisko pracy | |
Mocowanie PCB | standard, specjalizacja, |
Ładowanie/rozładowywanie PCB | podręcznik |
Rozmiar PCB (maks.) | 320*320mm |
Grubość PCB (maks.) | 5mm |
Mocowanie | |
Mocowanie sztywności | Dostosowane urządzenie do tworzenia |
Mocowanie mocowania | maszyneria |
Silnik wrzeciona | |
Moc | 150W |
Wrzeciono | 60000 obr/min |
Chronić | chłodzenie własne/wiatrowe |
Zmień frez | Specjalizacja |
Możliwość routingu | |
Prędkość cięcia (maks.) | 80mm/s |
Prędkość jazdy (maks.) | 2500mm/s |
Precyzja cięcia | 0,01 mm |
System próżniowy | |
Moc próżni | 3,5 kW AC 380 V |
Próżnia | pion |
Narzędzia | |
Moc | 2,0 kW AC380V |
Dopływ powietrza | 4-6 kg/cm2 |
Programowanie | |
Edycja programu | W linii |
Edycja funkcji | Linia, łuk, okrąg, krzywa U |
Przechowywanie programu | dysk twardy |
System wizyjny | SONE kolor CCD |
przesunięcie frezu | AUTOMATYCZNY |
Konfiguracja próżni | AUTOMATYCZNY |
Monitory operacyjne | |
Wskaźnik | Wskaźnik Stan maszyny |
kontrola narzędzia | Automatyczne wykrywanie żywotności narzędzia, wykorzystanie testowania czasu |
Ochrona silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem; |
kontrola obciążenia silnika | Mają przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem; |
Czas użytkowania narzędzia | Automatyczna detekcja żywotności narzędzia, |
Statystyka danych | Oddzielny model płytki, liczenie oddzielające, różne metody liczenia |
Zapis błędów | Oprogramowanie automatycznie rejestruje wszystkie alarmy w pamięci maszyn |
III.Dokładność | |
Dokładność osi | 0,001 mm |
Precyzja cięcia | 0.1mm |
IV.Bezpieczeństwo | |
Ochrona obszaru roboczego | Z czterema uszczelnionymi zabezpieczeniami |
Czujnik drzwi | Czujnik mikroprzełącznika drzwi bezpieczeństwa przednich i tylnych (opcja) |
Przycisk zatrzymania awaryjnego |
Maszyna do cięcia PCB routera obejmuje:
Odkurzacz x 1 szt
Wrzeciono x 1 szt
Bit do frezowania x 10 sztuk
Instrukcja obsługi x 1 szt!
