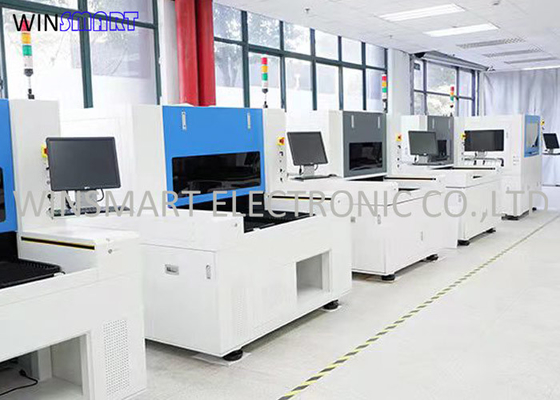

Cięcie bez naprężeń mechanicznych Laserowa maszyna do depanowania UV do PCB FPC

Brand Name:	Winsmart
Model Number:	SMTL300
MOQ:	1 zestaw
Cena £:	USD1-150K/set
Packaging Details:	obudowa ze sklejki
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Obsługa posprzedażna:

Wsparcie online 7/24 godziny

Laser:

Obszar roboczy:

300x300mm

Typ PCB:

V-score i tabulator

Gwarancja:

1 ROK

Nazwać:

Laserowe cięcie PCB UV

Możliwość Supply:

100 zestawów na miesiąc

Podkreślić:

Maszyna do depanowania laserowego FPC UV

laserowa maszyna do depanowania UV PCB

maszyna do depanowania laserowego PCB 300 mm

Product Description

Laserowe cięcie PCB UV bez naprężeń mechanicznych do depanelowania FPC / PCB

Aplikacje do cięcia PCB laserem UV:

FPC i niektóre materiały względne, cięcie FPC / PCB / sztywnego elastycznego PCB, cięcie modułu kamery

Zalety cięcia PCB laserem UV:

Brak naprężeń mechanicznych na podłożach lub obwodach

Brak kosztów narzędzi i materiałów eksploatacyjnych.

Uniwersalność – możliwość zmiany aplikacji poprzez prostą zmianę ustawień

Fiducial Recognition – dokładniejsze i czyste cięcie

Rozpoznawanie optyczne przed rozpoczęciem procesu depanelowania/singlacji PCB.CMS Laser jest jedną z niewielu firm, które udostępniają tę funkcję.

Możliwość depanowania praktycznie każdego podłoża.(Rogers, FR4, ChemA, Teflon, ceramika, aluminium, mosiądz, miedź itp.)

Nadzwyczajna jakość cięcia, zachowująca tolerancje tak małe, jak < 50 mikronów.

Brak ograniczeń projektowych – możliwość wirtualnego cięcia i wymiarowania płytki PCB, w tym skomplikowanych konturów i płytek wielowymiarowych

Dane techniczne cięcia PCB laserem UV:

Moc	380V AC, 50Hz, 20A
Skompresowane powietrze	Skompresowane powietrze
Wymiary maszyny	1450(dł)x1350(szer)x1665(wys)mm
Przestrzeń instalacyjna	3000x3000x2500mm
Ciężar maszyny	2000kg
Temperatura otoczenia	22 ~ 25 ℃
wahania temperatury	w granicach ± 1 ℃ / 24 godziny
Wilgotność otoczenia	w granicach 40% ~ 70% (niedozwolona jest wyraźna kondensacja)
Klasa bezpyłowa	100000 lub więcej
pobór energii	6KW
Szerokość cięcia	≤ 50mm × 50mm
Materiały do cięcia	pełne cięcie / pół cięcie PCB / FPC, LCP / kleju i innych powiązanych materiałów
Grubość cięcia	≤ 3mm
Prędkość cięcia	≤ 3000 mm / S
Ogólna dokładność obróbki	≤ 30um
Wzór przetwarzania	linia prosta, ukośnik, krzywa, nieprawidłowość itp.

Źródło laserowe do cięcia PCB laserem UV:

Laser	Laser nanosekundowy o długości fali świetlnej 355 nm
Częstotliwość powtarzania	50-150 khz
Moc lasera	UV 15W przy 30KHz
Szerokość impulsu	< 20ns
Stabilność energetyczna	<3% RMS w ciągu 8 godzin
Jakość belki m²	<1,3
Tryb	2500mm/S

Funkcje cięcia PCB laserem UV:

1. Skutecznie kontroluj efekt cieplny przetwarzania i poprawiaj zapadanie się krawędzi i efekt termiczny produktu.

2. Wysokiej jakości laser, bez obróbki stykowej, bez zadziorów i zadziorów po cięciu.Dojrzały system procesowy potrafi dokładnie obliczać i segmentować grafikę oraz realizować proces przetwarzania parametrów i obróbki grafiki.

3. Bez naprężeń, precyzja cięcia ± 5 μm.

4. Importuj plik gerber dla łatwej obsługi.Dostępne jest cięcie obcych/linii.

5. Bezkontaktowa, gładka krawędź tnąca.
