Szczegóły Produktu:
|
| Typ PCB: | Tablice z zakładkami | Materiał PCB: | FR4, MCPCB, FPC |
|---|---|---|---|
| Grubość PCB: | 0,1-3 mm | opakowanie: | Obudowa ze sklejki |
| Precyzja: | ±0,05 mm | Nazwa: | Depanelowanie PCB Wykrawanie |
| High Light: | 3mm PCB Depaneling Machine,FR4 PCB Depaneling Machine,Depaneling PCB Wykrawarka |
||

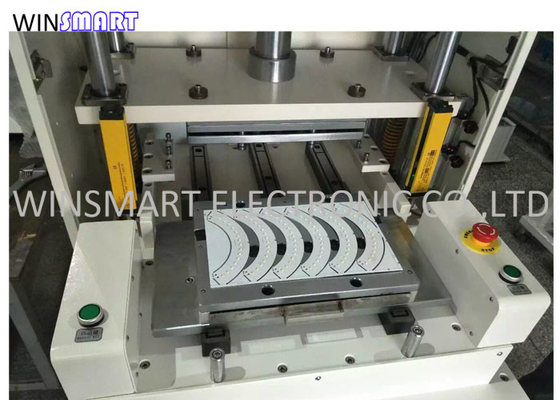

4. Automatyczne wykrawanie PCB napędzane cylindrem Opcjonalnie 8-30 ton
Przegląd wykrawania PCB Depaneling:
Jest przeznaczony do PCB/FPC, który jest połączony punktami i otworami stemplowymi, ma wysoką wydajność precyzyjnego tłoczenia i wykrawania.Gwarantuje to tylko cięcie wzdłużne FPC, deformację PCB na obecnym rynku.
Jego minimalna precyzja cięcia wynosi ±0,05 mm dla specjalnych cienkich płytek drukowanych.Maksymalny obszar roboczy to 460*320mm.
Funkcje wykrawania depanelującego PCB:
1. Podwójny przełącznik rozpoczyna działanie obu rąk.
2. Wyposażony w prowadnicę dolnej matrycy do wsuwania i wysuwania, a dolna matryca jest automatycznie wsuwana i wysuwana, dzięki czemu produkt jest wygodny i bezpieczny do zabrania i umieszczenia.
3. Wyłącznik awaryjny, identyfikacja problemów i terminowe wyłączenie.
4. Drzwi antywłamaniowe, instalacja i uruchomienie formy, aby uniknąć zbłąkanych rąk. (Normalna praca bez drzwi antywłamaniowych nie działa).
5. Funkcja ustawienia ciśnienia powietrza bezpieczeństwa, alarm przekroczenia limitu.Automatyczne liczenie, wyłączenie po przekroczeniu limitu.
7. Wewnętrzne naprężenia generowane podczas krojenia deski do minimum i unikania pękania cyny.
8. Nadaje się do płyt o bardzo dużej objętości.
Charakterystyka dziurkowania depanelującego PCB:
1.Depanelowanie PCB/FPC za pomocą wykrojników, aby uniknąć mikropęknięć spowodowanych ręcznym.
2. Żeliwna rama zapewniająca sztywność.Wykrojniki są wymienne.Łatwe ustawianie wykrojników.
3.Ruchoma dolna matryca ułatwiająca ładowanie i rozładowywanie dziurkacza PCB|matryca FPC|Forma do dziurkowania PCB|Forma FPC.
4. Wyposażenie jest uniwersalne.Można wymienić różne formy, a zmiana form jest wygodna i szybka.
Specyfikacja wykrawania depanelującego PCB:
| Obszar roboczy | 460*320mm |
| Ciśnienie robocze | 0,45-0,7 MPa |
| Precyzja cięcia | ±0,05 mm |
| Czas cyklu | 7-15 sekund |
| Wyjście | 8T |
| Grubość PCB/FPC | 0,08-3,5 mm |
| Materiał PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Tryb cięcia | Dziurkowanie |
| Mocowanie dziurkacza | Oprzyrządowanie matrycowe (forma) |
| Własność robocza |
Wyświetlacz LCD, automatycznie rejestruje liczbę produkty przetworzone, automatyczne wykrawanie |
| Port transmisyjny | Międzynarodowy standard |
| Język operacji | język angielski |
| Udar | 50MM |
| Wysokość formy | 170 MM |
| Moc | 380/220 V |
| Bezpiecznik | 3A |
| Wymiar maszyny | 820x740x1750mm |
| Ciężar maszyny | 680 kg |
Aplikacja do wykrawania płytek drukowanych:
Ubiegaj się o płyty PCB FR4 i aluminium o dużej objętości oraz depanelowanie FPC.
