Szczegóły Produktu:
|
Stosowanie: | linia produkcyjna smt | Rozmiar PCB: | 50*50-460*330mm |
---|---|---|---|
Podanie: | Linia produkcyjna do montażu SMT PCB | Obsługa posprzedażna: | Wsparcie techniczne wideo, wsparcie online 7/24H |
Gwarancja: | 12 miesięcy | Nazwać: | Sprzęt do obsługi płytek drukowanych |
High Light: | Sprzęt do rozładowywania płytek drukowanych,sprzęt do obsługi płytek drukowanych SMT,ładowacz płytek PCB 460x330 mm |

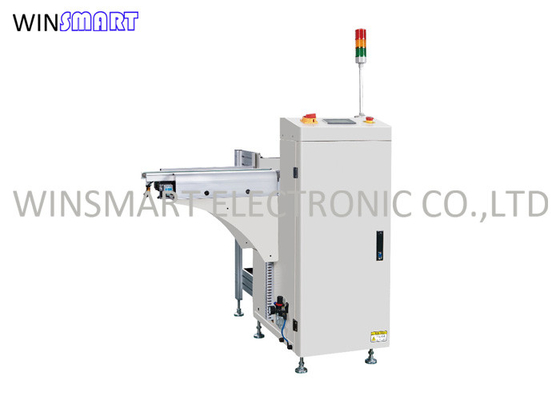

Sprzęt do obsługi płytek PCB Automatyczna maszyna do rozładowywania płytek PCB pod kątem prostym
Opis sprzętu do obsługi płytek drukowanych
Solidna i stabilna konstrukcja
Stabilny i niezawodny zintegrowany system sterowania
Lekki dotykowy przełącznik membranowy LED lub sterowanie ekranem dotykowym
Górne i dolne zaciski pneumatyczne do zabezpieczenia stojaka na czasopisma
Docisk regulowany na popychaczu, aby zapobiec uszkodzeniu deski
Maszyna zawsze monitoruje błędy
Mała powierzchnia maszyny
Kompatybilny ze SMEMA
Przegląd urządzeń do obsługi PCB:
1. Dotyczy sterownika PLC + ekranu dotykowego.
2. Mocna, mocna i stabilna konstrukcja.
3. Zaciski pneumatyczne w górę i w dół, aby zapewnić pozycję stojaka na czasopisma.
4. Specjalna konstrukcja obwodu gazowego, aby zapewnić brak pęknięcia płytki drukowanej.
5. Z sygnałem SMEMA.
Specyfikacje sprzętu do obsługi PCB:
Model nr | SMTAU-250 | SMTAU-330 | SMTAU-390 | SMTAU-460 |
Rozmiar PCB (mm) | (50x50)-(350x250) | (50x50)-(455x330) | (50x50)-(530x390) | (50x50)-(530x460) |
Rozmiar maszyny (mm) | 1180x1130x1200 | 1300x1420x1200 | 1500x1530x1200 | 1500x1630x1200 |
Rozmiar magazynka (mm) | 355x320x560mm | 460x400x563 | 535x460x570 | 535x530x570 |
Waga (kg) | 170 | 190 | 210 | 250 |
Parametry techniczne:
Funkcjonować | Czas ładowania PCB | Czas zmiany magazynu | Zasilacz | Ciśnienie powietrza |
Służy do ładowania PCB | Około 6 sekund | Około 30 sekund | 100-230V, 1PH, maks. 300VA | 4-6Bar |
Wysokość transportowa | Kierunek transportu | Grubość PCB | Numer magazynu | Wybór skoku kroku |
900 ± 20 mm (lub dostosowane) | L do R lub R do L | Min. 0,6 mm | W górę: 1;W dół: 1 | 10mm, 20mm, 30mm, 40mm |
