Szczegóły Produktu:
|
lutowanie: | FPC do PCB, FFC do PCB, Przewody do PCB | Wymiar lutowania: | Maks. długość 120 mm |
---|---|---|---|
Napięcie: | 220V/110V | Dokładność temperatury: | ±2°C |
Gwarancja: | 12 miesięcy | Nazwać: | Obwody elastyczne do lutowania na gorąco |
High Light: | 220 V Flex do lutowania PCB,Hot Bar Flex do lutowania PCB,Hot Bar do lutowania obwodów Flex |

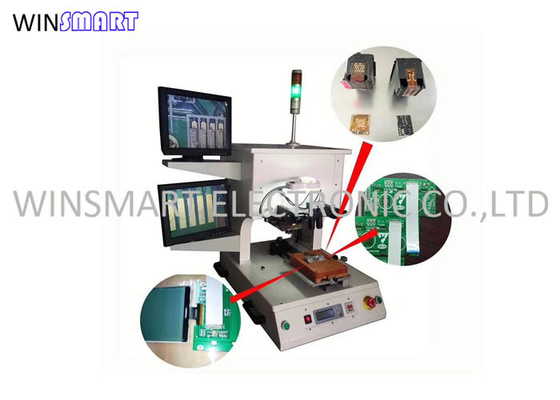

Obwody Flex do lutowania na gorąco z systemem LCD i kamerą do precyzyjnego lutowania
Przegląd obwodów giętkich do lutowania na gorąco:
Lutowanie rozpływowe gorącymi prętami obwodów elastycznych jest procesem stabilnym i dobrze kontrolowanym.
Służy do lutowania FPC, PCB, wyświetlacza LED, kabla, terminala i innych produktów.
Ta maszyna do lutowania wykorzystuje do pracy technologię pulsacyjnego ogrzewania, dzięki czemu kontrola temperatury jest bardzo dokładna.To sprawia, że prasy na gorąco są często używane w miejscach, w których temperatura jest bardzo krytyczna.Gdy prasa na gorąco pracuje, maszynę można skutecznie kontrolować poprzez wielostopniowe ogrzewanie.Temperaturę prasy na gorąco można wyrazić za pomocą krzywej temperatury w czasie rzeczywistym, co jest łatwe do zrozumienia i znacznie ułatwia obsługę operatora.
Charakterystyka obwodów elastycznych do lutowania na gorąco:
1. Unikalna technologia ciepła pulsacyjnego zapewnia najszybsze nagrzewanie głowicy lutowniczej.
2. Programowalna temperatura lutowania, szybkość nagrzewania i czas trwania dla szerokiej gamy produktów.
3. Termopara jest mocowana blisko powierzchni roboczej i termody, zapewniając w ten sposób dokładną kontrolę sprzężenia zwrotnego temperatury.
4. Regulacja temperatury PID w zamkniętej pętli z wyraźnie widocznym wyświetlaczem LED.
5. Czas lutowania można zaprogramować i jest wyzwalany przez temperaturę.
6. Pływająca termoda zapewnia stały przepływ ciśnienia i ciepła pomiędzy głowicą termody a łączonymi częściami.
7. Programowalny przełącznik ciśnienia z wyświetlaczem LCD do precyzyjnej kontroli siły.
8. System kamer CCD z soczewką powiększającą można doposażyć w celu precyzyjnego pozycjonowania.
Parametry obwodów giętkich do lutowania na gorąco:
Rozmiar maszyny | 610×410×450mm |
Obszar roboczy | Maksymalnie 150*150mm |
Ciężar maszyny | 62 kg |
Robocze ciśnienie powietrza | 0,6-0,8 MPa |
Ilość oprawy | 1 |
Rozmiar głowicy termodowej | Maksymalnie 40*3mm |
Precyzja spawania | skok 0,2 mm |
Czas naciśnięcia | 1~99,9s |
Ustawienia temperatury | RT ~ 500 ℃ tolerancja ± 5 ℃ |
Ciśnienie spawania | 1 ~ 20 kg |
Ustawienia temperatury | Dwa |
Środowisko pracy | 10-60 ℃, 40% -95% |
Zasilacz | AC220V±10% 50HZ,2200W |
Tryb wyrównania | Monitor CCD + LCD |
Tryb karmienia | podręcznik |
Tryb uruchamiania | Naciśnij przycisk start |
Platforma rotacyjna | Kontrola cylindra, tolerancja <0,02 mm |
