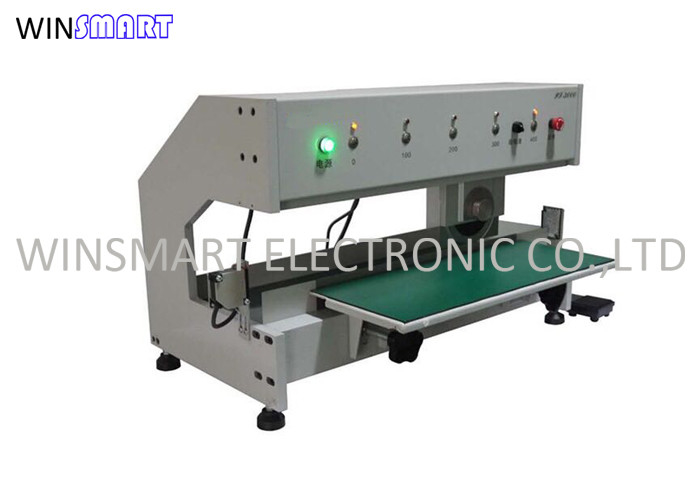

Automatyczna maszyna do depanowania z 4 prędkościami z aluminium do płyt wycinanych w kształcie litery V

Aluminiowa maszyna do depanowania PCB Opis:

1. Ta maszyna do depanowania płytek PCB przyjmuje nowy typ liniowej / okrągłej konstrukcji noża i jednocześnie wykonuje suw cięcia mikro naprężeń ścinających.Frez nadaje się do wycinania PCB z V-fugą.Deska nie porusza się, a ostrze tnące porusza się do przodu i do tyłu.Zmniejsza się naprężenie ścinające i zmniejsza się potencjalne ryzyko jakościowe produktu.Przecinarka wykonana jest ze stali szybkotnącej i może być używana wielokrotnie.Porozmawiajmy teraz o efekcie naprężeń freza do PCB.

2. Z punktu widzenia fizyki możemy zrozumieć, że gdy materiał nie może wytworzyć przemieszczenia pod działaniem siły zewnętrznej, zmieni się jego geometria i rozmiar.Ta deformacja nazywana jest odkształceniem.

3. Gdy materiał ulegnie deformacji, wewnątrz będzie równa, ale przeciwna siła reakcji, aby oprzeć się sile zewnętrznej.Koncentracja rozłożonej siły wewnętrznej w pewnym punkcie nazywana jest naprężeniem.W skrócie, siła wewnętrzna na jednostkę powierzchni punktu w badanym przekroju nazywana jest naprężeniem, normalna przekroju nazywana jest naprężeniem normalnym lub naprężeniem normalnym, a styczna przekroju nazywana jest naprężeniem ścinającym.Albo naprężenie ścinające.

4. Przede wszystkim, podobnie jak w przypadku niektórych frezów do PCB z ruchomym nożem, PCB nie porusza się w procesie cięcia, a nóż okrągły porusza się.Gwarantuje to, że elementy elektroniczne podłoża nie ulegną uszkodzeniu w wyniku ruchu, a także jest czynnikiem wpływającym na naprężenia separatora.Ponadto może regulować prędkość poślizgu noża okrągłego, głębokość rowka w kształcie litery V, utratę noża oraz precyzyjną regulację odstępu między górnym nożem okrągłym a dolnym prostym nożem.

Funkcje aluminiowej maszyny do depanowania PCB:

1. Oddzielny wstępnie punktowany zespół PCB bez naprężeń na płytce drukowanej lub komponencie

2. Programowanie długości cięcia jednym dotknięciem za pomocą wyświetlacza cyfrowego

3. Prędkość oddzielania jest regulowana za pomocą pokrętła

4. Postępuj z przerywanymi punktami lub wycięciami

5. Płytę z wystającym elementem można precyzyjnie wyciąć

6. Duża platforma ze stali nierdzewnej po obu stronach płyty tnącej zapobiega kołysaniu się deski, a wysokość i kąt stołu są regulowane

7. Prześwit między okrągłymi i liniowymi ostrzami jest regulowany, aby pasował do różnej głębokości rowka i kompensuje zużycie ostrza

8. Ostrza można ponownie naostrzyć

9. Ostrza można dostosować zgodnie z życzeniem klienta

Specyfikacja aluminiowej maszyny do depanowania PCB:

Charakterystyka aluminiowej maszyny do depanowania PCB:

1. Łatwa konserwacja i obsługa
2. Niskie naprężenie zginające, brak wibracji
3. Specjalnie dla PCB z podłożem żywicznym ze wstępnie naciętym rowkiem V

4. bezpieczeństwo użytkowania
