Szczegóły Produktu:
|
Obsługa posprzedażna: | Obsługa wideo i wsparcie online | Źródło laserowe: | 20W UV |
---|---|---|---|
Obszar roboczy: | 300x300mm | Osprzęt: | Dostosowane |
Długość fali: | 355nm | Nazwa: | Maszyna do cięcia PCB laserem UV |
High Light: | 20W Laserowa maszyna do depanelowania Pcb,300x300mm Pcb Depaneling Equipment,20W UV Pcb Depaneling Equipment |

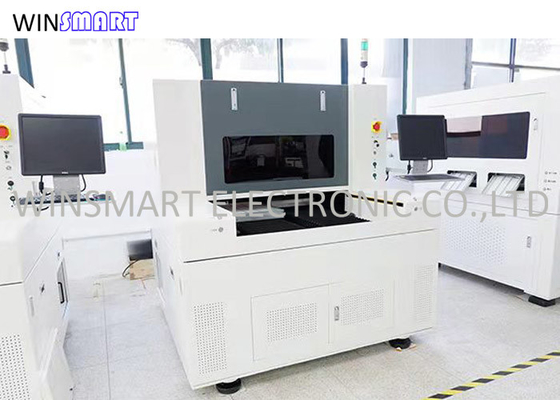

Laserowa maszyna do cięcia PCB 20 W UV do sztywnych płytek drukowanych Depaneling
Cechy maszyny do cięcia PCB laserem UV:
1. Skutecznie kontroluj efekt cieplny przetwarzania i poprawiaj zapadanie się krawędzi i efekt termiczny produktu.
2. Wysokiej jakości laser, bez obróbki stykowej, bez zadziorów i zadziorów po cięciu.
3. Dojrzały system procesowy może dokładnie obliczyć i podzielić grafikę oraz zrealizować proces przetwarzania parametrów i przetwarzania grafiki.
4. Bez naprężeń, precyzja cięcia ± 5 μm.
5. Importuj plik gerber dla łatwej obsługi.
6. Dostępne jest cięcie obcych/linii.Bezdotykowa, gładka krawędź tnąca.
Dane techniczne maszyny do cięcia PCB laserem UV:
Model | SMTL300D |
Moc | 380V AC, 50Hz, 20A |
Skompresowane powietrze | Skompresowane powietrze |
Wymiary maszyny | 1450(dł)x1350(szer)x1665(wys)mm |
Przestrzeń instalacyjna | 3000x3000x2500mm |
Ciężar maszyny | 800kg |
Temperatura otoczenia | 22 ~ 25 ℃ |
wahania temperatury | w granicach ± 1 ℃ / 24 godziny |
Wilgotność otoczenia | w granicach 40% ~ 70% (niedozwolona jest wyraźna kondensacja) |
Klasa bezpyłowa | 100000 lub więcej |
pobór energii | 6KW |
Szerokość cięcia | ≤ 50mm × 50mm |
Materiały do cięcia | pełne cięcie / pół cięcie PCB / FPC, LCP / kleju i innych powiązanych materiałów |
Grubość cięcia | ≤ 3mm |
Prędkość cięcia | ≤ 3000 mm / S |
Ogólna dokładność obróbki | ≤ 30um |
Wzór przetwarzania | linia prosta, ukośnik, krzywa, nieprawidłowość itp. |
Laser | Laser nanosekundowy o długości fali świetlnej 355 nm |
Częstotliwość powtarzania | 50-150 khz |
Moc lasera | UV 15W przy 30KHz |
Szerokość impulsu | < 20ns |
Stabilność energetyczna | <3% RMS w ciągu 8 godzin |
Jakość belki m² | <1,3 |
Tryb | 2500mm/S |
Gwarancja | 1 rok |
Usługa | Dostępne jest szkolenie za granicą |
Zalety maszyny do cięcia PCB laserem UV:
Laserowa maszyna do cięcia PCB UV odnosi się do specjalnego sprzętu do depanelowania dla elastycznej płytki drukowanej FPC i przemysłu sztywnej płytki drukowanej PCB z laserem UV o dużej mocy.W przypadku urządzeń do depanowania płytek FPC i płytek drukowanych dostępne są urządzenia do cięcia laserowego, wykrawarka do otworów do tłoczenia płytek drukowanych, separator płytek z ruchomym ostrzem, frez i inne urządzenia.Jakie są zalety maszyny do cięcia PCB laserem UV?
1. Brak kurzu
Środowisko produkcyjne przemysłu płytek drukowanych odbywa się w warsztacie bezpyłowym.Tradycyjne urządzenia do depanelowania PCB, takie jak maszyna z ruchomym ostrzem, nieuchronnie wytworzą pozostałości i mikroproszek, które zanieczyszczą warsztaty bezpyłowe klasy 10000 i 1000 i wpłyną na przewodność produktów.Maszyna do cięcia PCB laserem UV to proces przetwarzania waporyzacji, który nie powoduje powstawania pyłu i sprzyja przewodności produktu.
2. Wysoka precyzja cięcia
Luka technologiczna precyzyjnego tradycyjnego sprzętu do przetwarzania nie może osiągnąć szerokości szczeliny mniejszej niż 100 mikronów, co spowoduje pewne uszkodzenie linii na krawędzi lub na płytce drukowanej PCBA zawierającej elementy.Ognisko laserowej maszyny do cięcia jest małe, a tryb obróbki na zimno w ultrafiolecie ma niewielki wpływ termiczny na krawędź płytki drukowanej.Dokładność pozycji cięcia jest mniejsza niż 50 mikronów, a dokładność rozmiaru cięcia jest mniejsza niż 30 mikronów, co nie wpływa na krawędź płytki drukowanej, a precyzja jest wysoka.
3. Bez stresu
Tradycyjne metody przetwarzania zazwyczaj mają rowki w kształcie litery V, które powodują pewne uszkodzenia płyty w procesie produkcyjnym.Maszyna do cięcia PCB laserem UV może bezpośrednio ciąć gołą płytę bez wykonywania rowków w kształcie litery V.Ponadto tradycyjne metody przetwarzania bezpośrednio wykorzystują narzędzia do działania na płytkę drukowaną, zwłaszcza metoda tłoczenia ma duży wpływ na płytkę drukowaną, co łatwo powoduje deformację płytki.Wycinarka laserowa jest trybem obróbki bezkontaktowej, który działa na powierzchnię materiału poprzez wiązkę wysokoenergetyczną, która nie spowoduje wpływu naprężeń oraz deformacji i uszkodzenia płytki drukowanej.
4. W przypadku cięcia o specjalnym kształcie łatwo jest zautomatyzować
Wycinarka laserowa UV do PCB może ciąć dowolny kształt bez konieczności wymiany rekwizytów i osprzętu oraz bez stalowej siatki.Ten sam sprzęt może spełniać specjalne kształty i cięcie w linii prostej, co jest łatwe do zrealizowania zautomatyzowaną produkcją linii montażowej i dużą elastycznością.Łatwo jest poprawić wydajność produkcji i oszczędzić proces produkcyjny i cykl produkcyjny.W szczególności może szybko i sprawnie sprostać potrzebom szybkiej korekty, bezpośrednio zaimportować rysunek, a następnie zlokalizować cięcie.
5. Wysoka kompatybilność
Laserowa maszyna do cięcia PCB laserem UV może przetwarzać materiały wokół płytki drukowanej, takie jak PCB, FPC, folia pokrywająca, zwierzę domowe, płyta wzmacniająca, układ scalony, ultra-cienkie cięcie metalu itp. ma dużą praktyczność, jest kompatybilna z przetwarzaniem różnorodne materiały, są łatwe w obsłudze, można je importować do rysunku, nie wymagają regulacji żadnych części mechanicznych i są łatwe w obsłudze i utrzymaniu.
6. Dobry efekt krawędzi tnącej
Krawędź tnąca jest gładka i schludna, bez zadziorów.Można go przetwarzać i formować bezpośrednio według wielkości rysunku, co sprzyja poprawie wydajności produktu.Można go zainstalować bezpośrednio w kolejnym procesie bez dalszego przetwarzania.
