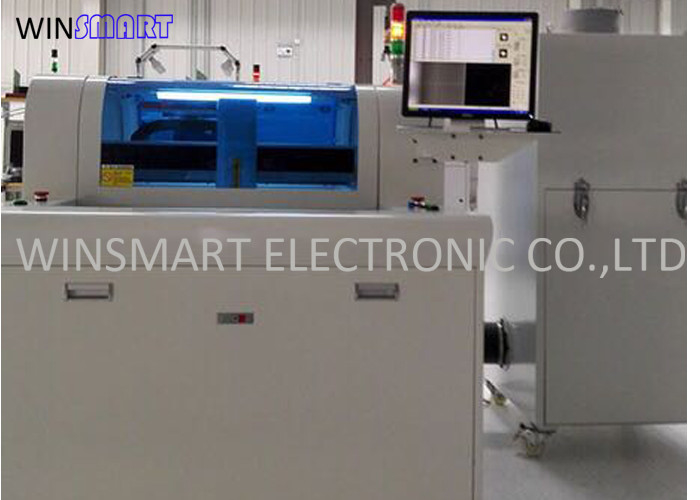

60000RPM Dostosowana maszyna do depanowania płytek PCB Separator płytek PCB CNC

Nazwa Marki:	Winsmart
Numer modelu:	SMTR07
MOQ:	1 zestaw
Cena £:	USD20000-80000
Szczegóły opakowania:	obudowa ze sklejki
Warunki płatności:	T/T, L/C, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Kolor:

Biały

Grubość PCB:

0,8-3,0 mm

Typ PCB:

Most do frezowania

Precyzja cięcia:

± 0,05 mm

Rozmiar PCB:

Dostosowane

Odkurzacz:

3KM/2,2KW

Bit routingu:

Średnica 0,8-2,5 mm

Certyfikat:

Instalacja na miejscu:

Nazwa produktu:

Dostosowany router depanelujący PCB

Możliwość Supply:

100 zestawów/miesiąc

Podkreślić:

Pcb Depaneling Router Machine 60000RPM

Milling Bridge PCB Depaneling Router

Certyfikat CE CNC PCB Separator

Opis produktu

60000RPM Dostosowana maszyna do depanowania płytek PCB Separator płytek PCB CNC

Dostosowane wprowadzenie do routera depanelującego PCB:

Ten router depanelujący PCB jest warunkowym typem separatora PCB o charakterystyce zwartej struktury i dużej sztywności;A działanie routera depanelującego PCB jest proste, bezpieczne i łatwe do zmiany matrycy.Ale powinniśmy zwracać uwagę na pozycję cięcia podczas korzystania z niego.

Dostosowany router depanelujący PCBCechy:

1. Powiększenie obrazu 1.X10 ułatwia programowanie i zwiększa dokładność ustawiania punktu.

2. Podwójny stół roboczy, aby bity routingu działały przez cały czas, odpowiedni do produkcji wielkoseryjnej.

3. Opcjonalny system odkurzania górnego i dolnego.

4. Dostosowane mocowanie zapewnia lepszą skuteczność cięcia.

5. Ma sprawdzanie żywotności bitów trasowania i system alarmowy, aby przypomnieć operatorowi o zmianie bitów trasowania po zakończeniu cięcia 120 M.I frezowanie pierwsze 2 mm przecina pierwszy punkt frezowania, środkowe 2 mm przecina drugi punkt frezowania, ostatnie 2 mm przecina trzeci punkt frezowania, aby wydłużyć jego żywotność.

Dostosowany router depanelujący PCBSpecyfikacja:

I. Sprzęt
WRZECIONO	Wrzeciono marki chińskiej (opcjonalnie)
CCD	Kamery przemysłowe z linii Sony 520
OBIEKTYW	Komputerowy EX2C
Śruba	Import śrub kulowych TBI Precision
Przewodnik	HIWIN poszerzenie Zaimportowana prowadnica liniowa
SILNIK	Seria JiaBao LCF
KARTA STEROWANIA WE/WY	HFC PCI-9074
KARTA KONTROLI KIEROWCY	HFC PCI-9074
KARTA WE/WY	PCI-9074-64szt/-38szt
Czyszczenie statyczne	Seria STATIC-ST401A
Komputer	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G)
Interfejs maszyny	AOC LCD17", mysz Logitech
2. oprogramowanie
Układ sterowania	Windows XP Professional (Service3,v.3244)
GUI operacji	Angielski Windows XP
Edycja programu	W linii
System wizyjny	Przesunięcie CCD AOTU
Układ sterowania	Wersja F 1.2.100

Dostosowany router depanelujący PCBParametry:

Ogólny
Wymiary (szer. * głęb. * wys.)	1220 mm * 1380 mm * 1240 mm
Waga	450 kg
Przesunięcie wysokości	60~110mm
Manipulator
Typ silnika	Seria JiaBao
Powtarzalność pozycjonowania	0,001 mm
Obszar roboczy osi (maks.)	650mm560mm50mm
Stanowisko pracy
Mocowanie PCB	standard, specjalizacja
Ładowanie/rozładowywanie PCB	podręcznik
Rozmiar PCB (maks.)	280*320mm
Grubość PCB (maks.)	3,5 mm
Mocowanie
Mocowanie sztywności	Dostosowane urządzenie
Mocowanie mocowania	maszyneria
Silnik wrzeciona
Moc	150W
Wrzeciono	60000 obr/min
Chronić	chłodzenie własne/wiatrowe
Zmień frez	Specjalizacja
Możliwość routingu
Prędkość cięcia (maks.)	80mm/s
Prędkość jazdy (maks.)	2500mm/s
Precyzja cięcia	0,01 mm
System próżniowy
Moc próżni	3,5 kW AC 380 V
Próżnia	pion
Narzędzia
Moc	2,0 kW AC380V
Dopływ powietrza	4-6 kg/cm2
Programowanie
Edycja programu	W linii
Edycja funkcji	Linia, łuk, okrąg, krzywa U
Przechowywanie programu	dysk twardy
System wizyjny	SONE kolor CCD
przesunięcie frezu	AUTOMATYCZNY
Konfiguracja próżni	AUTOMATYCZNY
Monitory operacyjne
Wskaźnik	Wskaźnik Stan maszyny
kontrola narzędzia	Automatyczne wykrywanie żywotności narzędzia, wykorzystanie testowania czasu
Ochrona silnika	Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem;
kontrola obciążenia silnika	Mają przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem;
Czas użytkowania narzędzia	Automatyczna detekcja żywotności narzędzia,
Statystyka danych	Oddzielny model płytki, liczenie oddzielające, różne metody liczenia
Zapis błędów	Oprogramowanie automatycznie rejestruje wszystkie alarmy w pamięci maszyn
III.Precyzja
Dokładność osi	0,001 mm
Precyzja cięcia	0.1mm
IV.Bezpieczeństwo
Ochrona obszaru roboczego	Z czterema uszczelnionymi zabezpieczeniami
Czujnik drzwi	Czujnik mikroprzełącznika drzwi bezpieczeństwa przednich i tylnych (opcja)
Przycisk zatrzymania awaryjnego

Dostosowane zalety routera depanelującego PCB:
1. Codzienna produkcja routera depanelującego PCB jest wysoka, co pozwala zaoszczędzić koszty produkcji.
2. Popraw jakość produkcji i obsługi.
3. Router do depanowania PCB ustosuje bezpyłową technologię cięcia, aby zapewnić, że oddzielona płyta jest bardzo czysta i nie wymaga żadnych innych narzędzi do czyszczenia pyłu po cięciu.
4. Niskie koszty zatrudnienia.

Często zadawane pytania dotyczące routera depanelującego PCB:

1.A: Jaki jest czas życia bitu routingu?

P: 150-300 metrów.

2.A: Czy ten model może ciąć aluminiowe płytki PCB?

P: Tak, może.

3.A: A co z pozycjonowaniem PCB?

P: Użyj dostosowanego przyrządu do pozycjonowania.

4. A: co to jest wrzeciono do routera depanelującego PCB?

P: Niemcy SycoTec 4025 lub marka chińska.
