Obrotowy stół roboczy Inline V Cut PCB Depaneling Machine PCB Router

Obrotowy stół roboczy Inline V Cut PCB Depaneling Machine PCB Router
Rotatable Working Table Inline V Cut PCB Depaneling Machine PCB Router
Obrotowy stół roboczy Inline V Cut PCB Depaneling Machine PCB Router Obrotowy stół roboczy Inline V Cut PCB Depaneling Machine PCB Router Obrotowy stół roboczy Inline V Cut PCB Depaneling Machine PCB Router

Duży Obraz :  Obrotowy stół roboczy Inline V Cut PCB Depaneling Machine PCB Router

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Winsmart
Orzecznictwo: CE
Numer modelu: SMTID3
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD1-35000
Szczegóły pakowania: obudowa ze sklejki
Czas dostawy: 5-10 dni
Zasady płatności: T/T, L/C, Western Union
Możliwość Supply: 100 zestawów/miesiąc

Obrotowy stół roboczy Inline V Cut PCB Depaneling Machine PCB Router

Opis
Typ PCB: Sztywna płytka PCB z wycięciem w kształcie litery V i zakładką Zbieranie kurzu: Szczyt
Ilość wrzeciona: 2 Prędkość cięcia: 0-100mm/s
Tryb: W linii Nazwa: Maszyna do depanelowania płytek PCB w linii V
High Light:

Inline V Cut PCB Depaneling Machine

,

100 mm / s V Cut PCB Depaneling Machine

,

Obrotowy stół roboczy PCB Router

Obrotowy stół roboczy Inline V-cut PCB Depaneling Machine PCB Router





Tryb podawania maszyny do depanelowania w linii V-cut:

1. Tryb napędzany antystatycznie, interfejs SMEMA, który może podłączyć przedni sprzęt SMT.

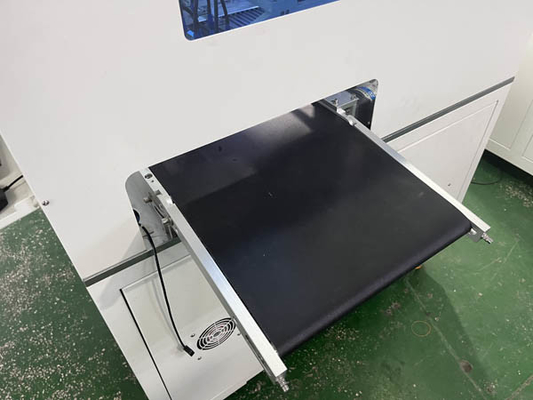

2. Regulowany przenośnik o różnej szerokości PCBA, zakres 50-350 mm.



Cechy maszyny do depanelowania płytek PCB w kształcie litery V:

※ Zrealizuj produkcję bezzałogową, która jest odpowiednia dla wszystkich rodzajów sztywnych płytek PCBA, obejmujących płytki V-cut i zakładki.
※ System wizyjny PC i CCD.
※ Programowanie z kompensacją i odpylaniem.
※ Zainstalowane 2 wrzeciona, jedno do depanelowania V-cut, drugie do depanelowania mostów frezarskich.

※ Mniej niż 500 naprężeń podczas cięcia, aby chronić elementy przed uszkodzeniem podczas cięcia.

※ Opcjonalny system śledzenia kodów QR i kodów kreskowych.

※ Przyjazne oprogramowanie, łatwe w obsłudze i programowaniu





Maszyna do depanelowania płytek PCB w linii V Struktura cięcia:

1. Silnik serwo jest dopasowany do precyzyjnej śruby napędzanej, aby zapewnić prędkość i precyzję cięcia.

2. Przecinarka brzeszczotu jest napędzana przez szybki silnik bezszczotkowy, który skutecznie obniża naprężenia podczas cięcia.

3. Dwa wrzeciona działają osobno, odpowiednie do wszystkich depanelowania FR4 i aluminium PCBA.

PCB depaneling machine



Inline V-cut PCB Depaneling Machine Kolekcja mechaniczna:

1. Oś X jest napędzana przez silnik pasowy i krokowy, który ma szybką reakcję, wysoką precyzję i niskie koszty konserwacji.

2. Przyjmuje niezależny tryb pracy podwójnych manipulatorów, który jest wydajny i elastyczny.Szybki czas zmiany produkcji dla linii SMT.

3. Wyposażony w wielofunkcyjną dyszę próżniową, wygodną i poprawiającą czas produkcji.

Inline v-cut pcb depaneling machine



Maszyna do depanelowania płytek PCB w linii VSpecyfikacja:

Numer modelu SMTID3
Rozmiar maszyny 1800 (dł.) x 1500 (szer.) x 2200 (wys.) mm
Napięcie 220V/50Hz, 2,5KW
Maksymalny rozmiar PCB 300x300mm (konfigurowalny)
Grubość PCB 0,4-6 mm
Tryb karmienia Automatyczny
Pozycjonowanie PCB Dostosowane urządzenie
Programowanie Nauczanie wizji, programowanie inline
Wrzeciono tnące 20000-60000 obr/min
Typ chłodzenia Samochłodzenie
Tryb zbierania kurzu Najlepsza kolekcja
Prędkość cięcia 1-100mm/s
Dokładność cięcia ±0,02mm
Bit routingu Średnica 0,8-3,0, obrót w prawo
Powtarzaj dokładność ±0,02mm
Układ sterowania Komputer przemysłowy
Wrzeciono Niemcy SycoTec 4025HY
