Wielofunkcyjna maszyna do separacji płytek PCB Maszyna do cięcia płytek PCB Maks. prędkość cięcia 100 mm / S

Brand Name:	Winsmart
Model Number:	SMTID3
MOQ:	1 zestaw
Cena £:	USD20000-80000
Packaging Details:	obudowa ze sklejki
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Typ PCB:

Sztywna płytka PCB z wycięciem w kształcie litery V i zakładką

Materiał PCB:

FR4, aluminium

Prędkość wrzeciona:

20000-60000RPM

Prędkość cięcia:

Maksymalnie 100 mm/s

Maks. pcb:

300x300mm (standardowy)

Nazwa:

Maszyna do cięcia PCB

Możliwość Supply:

100 zestawów/miesiąc

Podkreślić:

Wielofunkcyjna maszyna do separacji PCB

maszyna do cięcia PCB o maksymalnej średnicy 100 mm / S

maszyna do separacji sztywnej płytki PCB

Product Description

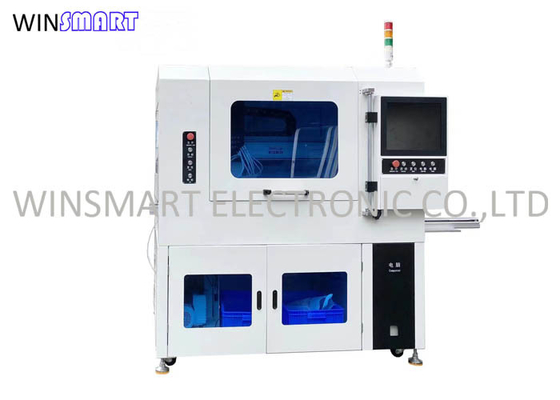

Wielofunkcyjna maszyna do separacji płytek PCB Maszyna do cięcia płytek PCB Maks. prędkość cięcia 100 mm / s

Opis maszyny do cięcia PCB:

Ta obcinarka PCB ma 2 różne wrzeciona, jedno z frezem do cięcia płytek PCB, drugie z brzeszczotem do cięcia płytek PCB.Posiada regulowany przenośnik podający i płaski przenośnik taśmowy ESD do realizacji automatyzacji.

Cechy maszyny do cięcia PCB:

1. Podłącz ładowarkę i urządzenie rozładowujące PCB, aby w pełni zautomatyzować produkcję, poprawiając wydajność płyt o dużej objętości.
2. System wizyjny PC i CCD, funkcja automatycznego pozycjonowania poprzez skanowanie punktów znaczników.
3. Ta maszyna jest wyposażona w górny system odkurzania, aby zapewnić bezgłośny i wolny od kurzu.

4. Bardzo niskie naprężenia jakie spowodowało przy cięciu, upewnij się, że nie ma uszkodzeń elementów montowanych na płycie.

Struktura cięcia maszyny do cięcia PCB:

1. Silnik serwo jest dopasowany do precyzyjnej śruby napędzanej, aby zapewnić prędkość i precyzję cięcia.

2. Przecinarka brzeszczotu jest napędzana przez szybki silnik bezszczotkowy, który skutecznie obniża naprężenia podczas cięcia.

3. Dwa wrzeciona działają osobno, odpowiednie do wszystkich depanelowania FR4 i aluminium PCBA.

Specyfikacja maszyny do cięcia PCB:

Numer modelu	SMTID3
Rozmiar maszyny	1800 (dł.) x 1500 (szer.) x 2200 (wys.) mm
Napięcie	220V/50Hz, 2,5KW
Maksymalny rozmiar PCB	300x300mm (konfigurowalny)
Grubość PCB	0,4-6 mm
Tryb karmienia	Automatyczny
Pozycjonowanie PCB	Dostosowane urządzenie
Programowanie	Nauczanie wizji, programowanie inline
Wrzeciono tnące	20000-60000 obr/min
Typ chłodzenia	Samochłodzenie
Tryb zbierania kurzu	Najlepsza kolekcja
Prędkość cięcia	1-100mm/s
Dokładność cięcia	±0,02mm
Bit routingu	Średnica 0,8-3,0, obrót w prawo
Powtarzaj dokładność	±0,02mm
Układ sterowania	Komputer przemysłowy
Wrzeciono	Niemcy SycoTec 4025HY

Kolekcja mechaniczna maszyn do cięcia PCB:

Oś X jest napędzana silnikiem pasowym i krokowym, który charakteryzuje się dużą szybkością reakcji, wysoką precyzją i niskimi kosztami konserwacji.

Wyposażony w podwójne głowice i wielofunkcyjną dyszę próżniową, wygodny, wydajny, elastyczny i poprawiający czas produkcji przy zmianie produktu.
