Szczegóły Produktu:
|
| Typ PCB: | Karta PCB | Materiał PCB: | FR4, aluminium |
|---|---|---|---|
| Grubość PCB: | 0,8-3,0 mm | Wideo z inspekcji: | Pod warunkiem, że |
| Osprzęt: | Wykonane na zamówienie | Certyfikat: | CE |
| Obszar roboczy: | 350x400mm | Nazwa produktu: | Frezarka CNC do PCB |
| High Light: | Chłodzenie wiatrem PCB Router Machine,samochłodzący PCB Router Machine,Top Cutting Pcb Cnc Router |
||

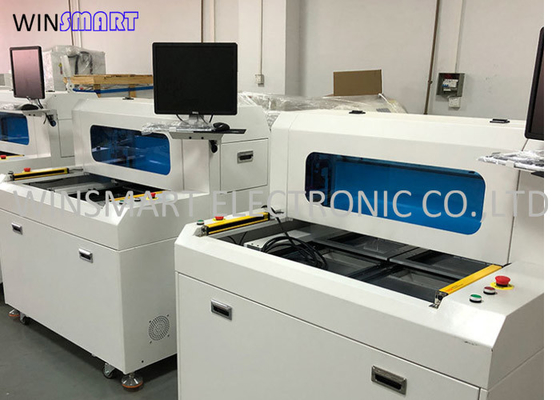

12-miesięczna gwarancja Niski koszt frezarki do płytek drukowanych CNC z górnego cięcia
Funkcja routera CNC PCB:
Ta frezarka do płytek PCB służy do oddzielania płytek drukowanych połączeń frezujących, przy mniejszym naprężeniu cięcia, aby upewnić się, że krawędź tnąca jest gładka.
Cechy frezarki CNC PCB:
1. Ten router CNC PCB ma dwa stoły przesuwne do ciągłego cięcia.
2. Mniejsze naprężenie, aby zapewnić gładką krawędź tnącą.
3. Importowany silnik i wrzeciono są używane do celów bezgłośnych.
4. Dostępny jest opcjonalny system odkurzania górnego i dolnego.
5. Wysokiej jakości system CCD zapewniający precyzyjne cięcie.
6. Łatwe i proste programowanie, bity do frezowania i prędkość cięcia są regulowane.
Dane techniczne routera CNC PCB:
| Ogólny | |
| Wymiary (szer. * głęb. * wys.) | 1150mm * 1250mm * 1325mm |
| Waga | 750KG |
| Przesunięcie wysokości | 60~110mm |
| Manipulator | |
| Typ silnika | Seria JiaBao |
| Powtarzalność pozycjonowania | 0,001 mm |
| Obszar roboczy osi (maks.) | 870mm*450mm*50mm |
| Stanowisko pracy | |
| Mocowanie PCB | standard, specjalizacja, |
| Ładowanie/rozładowywanie PCB | podręcznik |
| Rozmiar PCB (maks.) | 350*400mm |
| Grubość PCB (maks.) | 5mm |
| Mocowanie | |
| Mocowanie sztywności | Dostosowane urządzenie do tworzenia |
| Mocowanie mocowania | maszyneria |
| Silnik wrzeciona | |
| Moc | 40W |
| Wrzeciono | 60000 obr/min |
| Chronić | chłodzenie własne/wiatrowe |
| Zmień frez | Specjalizacja |
| Możliwość routingu | |
| Prędkość cięcia (maks.) | 100mm/s |
| Prędkość jazdy (maks.) | 3000mm/s |
| Precyzja cięcia | 0,01 mm |
| System próżniowy | |
| Moc próżni | 3.5KW AC 380V |
| Próżnia | pion |
| Narzędzia | |
| Moc | 2,0 kW AC380V |
| Dopływ powietrza | 4-6 kg/cm2 |
| Programowanie | |
| Edycja programu | W linii |
| Edycja funkcji | Linia, łuk, okrąg, krzywa U |
| Przechowywanie programu | Dysk twardy |
| System wizyjny | SONE kolor CCD |
| przesunięcie frezu | AUTOMATYCZNY |
| Konfiguracja próżni | AUTOMATYCZNY |
| Monitory operacyjne | |
| Wskaźnik | Wskaźnik Stan maszyny |
| kontrola narzędzia | Automatyczne wykrywanie żywotności narzędzia, wykorzystanie testowania czasu |
| Ochrona silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem; |
| kontrola przeładowania silnika | Mają przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem; |
| Czas użytkowania narzędzia | Automatyczna detekcja żywotności narzędzia, |
| Statystyka danych | Oddzielny model płytki, liczenie oddzielające, różne metody liczenia |
| Rejestr błędów | Oprogramowanie automatycznie rejestruje wszystkie alarmy w pamięci maszyn |
| III.Precyzja | |
| Dokładność osi | 0,001 mm |
| Precyzja cięcia | 0.1mm |
| IV.Bezpieczeństwo | |
| Ochrona obszaru roboczego | Z czterema uszczelnionymi zabezpieczeniami |
| Czujnik drzwi | Czujnik mikroprzełącznika drzwi bezpieczeństwa przednich i tylnych (opcjonalnie) |
| Przycisk zatrzymania awaryjnego |
Parametry odkurzacza CNC routera PCB:
| Filtr | Pionowe pudełko |
| Wymiary pojemnika na kurz | 730mm×640mm×1700mm |
| Moc napięcia | AC380V 50 Hz, 2,2 kW, 3 KM |
| Hałas | Poniżej 75dB |
| Wymiary wlotu/wylotu | 6 cali/8 cali |
| Kabel zasilający | 5X2,52 |
| Worek filtrujący o wysokiej gęstości |
16 SZTUK |
