Szczegóły Produktu:
|
| Tryb cięcia: | Cięcie od góry | Odkurzacz: | Opcjonalna góra i dół |
|---|---|---|---|
| Grubość PCB: | 0,8-3,0 mm | Korzyść: | Podwójne stoły |
| Precyzja cięcia: | ± 0,05 mm | Początek: | Chiny |
| Gwarancja: | 1 rok | Prędkość cięcia: | 1-100mm/s |
| Odkurzacz: | Opcjonalny górny i dolny system próżniowy | Nazwa produktu: | Frezarka CNC do PCB |
| High Light: | Top Cutting CNC PCB Router Machine,100mm / S CNC Router PCB,Półautomatyczna maszyna do cięcia PCB CNC |
||

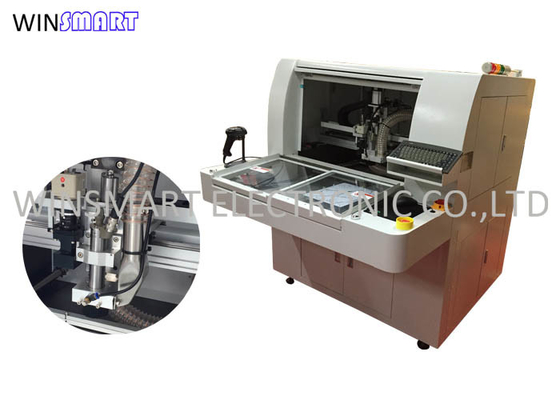

Półautomatyczne górne cięcie CNC Router PCB Maks. prędkość cięcia 100 mm / s
Funkcje frezarki CNC PCB:
Router depanelujący PCB to maszyna służąca do oddzielania nieregularnych płytek PCB połączonych otworami stempla.Znany również jako maszyna do cięcia krzywych PCB, maszyna do frezowania płytek drukowanych na pulpicie, maszyna do oddzielania płytek PCB z otworem stemplowym.Frezarka do depanowania PCB jest ważnym procesem w procesie produkcji PCB.Router PCB odnosi się do cięcia grafiki wymaganej przez klienta za pomocą bitu zgodnie z programem do obróbki zaprojektowanym przez projekt.Gdy frez jest zużyty do pewnego stopnia, złamie nóż i doprowadzi do wycieku.Jeśli płytka produkcyjna z dobrym bitem nie zostanie dostarczona do klienta zgodnie z wymaganiami klienta, PCBA (płytka drukowana + montaż odnosi się do całego procesu przejścia pustej płytki PCB przez SMT, a następnie wtyku zanurzeniowego) nie może być pomyślnie zainstalowane na produkt, w wyniku złomowania PCBA.
Jeśli grubość płytki PCB jest równa lub większa niż długość narzędzia, obrót nieruchomej struktury nad narzędziem spowoduje spalenie płytki PCB podczas frezowania zgrubnego.Aby uniknąć uszkodzenia spalenia płytki PCB spowodowanego obrotem nieruchomej konstrukcji nad narzędziem, nieruchoma konstrukcja musi tworzyć szczelinę z płytką PCB.
Zalety routera CNC PCB:
1. Stoły dwuprzesuwne
2. Niski stres
3. Gładka krawędź tnąca
4. Manul załadunek/rozładunek
5. System CCD do precyzyjnego cięcia
6. Regulowana prędkość cięcia 1-100 mm / s
Cechy frezarki CNC PCB:
1. Przecinarka stołowa jednostołowa o prędkości do 100mm/s i prędkości pozycjonowania 500mm/s.
2. Ciągłe cięcie bez przerw podczas załadunku i rozładunku.
3. Wysokiej jakości system wałków obrotowych umożliwia szybkie przyspieszanie i zwalnianie systemu, skrócenie czasu synchronizacji, poprawę produktywności i utrzymanie wysokiej precyzji.
4. Używaj wysokiej jakości sprzętu, aby zapewnić wysoką sztywność i wysoką wydajność.
5. Wszystkie śruby prowadzące są zakryte, aby zapobiec przedostawaniu się kurzu i brudu, aby poprawić żywotność i wydajność obracającego się wału.
Dane techniczne routera CNC PCB:
| Ogólny | |
| Wymiary (szer. * głęb. * wys.) | 1250 mm * 1650 mm * 1450 mm |
| Waga | 750KG |
| Przesunięcie wysokości | 60~110mm |
| Manipulator | |
| Typ silnika | Seria JiaBao |
| Powtarzalność pozycjonowania | 0,001 mm |
| Obszar roboczy osi (maks.) | 650mm*560mm*50mm |
| Stanowisko pracy | |
| Mocowanie PCB | standard, specjalizacja, |
| Ładowanie/rozładowywanie PCB | podręcznik |
| Rozmiar PCB (maks.) | 320*320mm |
| Grubość PCB (maks.) | 5mm |
| Mocowanie | |
| Mocowanie sztywności | Dostosowane urządzenie do tworzenia |
| Mocowanie mocowania | maszyneria |
| Silnik wrzeciona | |
| Moc | 150W |
| Wrzeciono | 60000 obr/min |
| Chronić | chłodzenie własne/wiatrowe |
| Zmień frez | Specjalizacja |
| Możliwość routingu | |
| Prędkość cięcia (maks.) | 100mm/s |
| Prędkość jazdy (maks.) | 2500mm/s |
| Precyzja cięcia | 0,01mm |
| System próżniowy | |
| Moc próżni | 3.5KW AC 380V |
| Próżnia | pion |
| Narzędzia | |
| Moc | 2,0 kW AC380V |
| Dopływ powietrza | 4-6 kg/cm2 |
| Programowanie | |
| Edycja programu | W linii |
| Edycja funkcji | Linia, łuk, okrąg, krzywa U |
| Przechowywanie programu | dysk twardy |
| System wizyjny | SONE kolor CCD |
| przesunięcie frezu | AUTOMATYCZNY |
| Konfiguracja próżni | AUTOMATYCZNY |
| Monitory operacyjne | |
| Wskaźnik | Wskaźnik Stan maszyny |
| kontrola narzędzia | Automatyczne wykrywanie żywotności narzędzia, wykorzystanie testowania czasu |
| Ochrona silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem; |
| kontrola przeładowania silnika | Mają przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem; |
| Czas użytkowania narzędzia | Automatyczna detekcja żywotności narzędzia, |
| Statystyka danych | Oddzielny model płytki, liczenie oddzielające, różne metody liczenia |
| Rejestr błędów | Oprogramowanie automatycznie rejestruje wszystkie alarmy pamięci maszyn |
| III.Precyzja | |
| Dokładność osi | 0,001 mm |
| Precyzja cięcia | 0.1mm |
| IV.Bezpieczeństwo | |
| Ochrona obszaru roboczego | Z czterema uszczelnionymi zabezpieczeniami |
| Czujnik drzwi | Czujnik mikroprzełącznika drzwi bezpieczeństwa przednich i tylnych (opcjonalnie) |
| Przycisk zatrzymania awaryjnego |
Parametry maszyny CNC Router PCB:
1. Wymiar maszyny: 1250 mm * 1650 mm * 1450 mm
2. Rozmiar PCB: 320x320mm (standard)
3. Tryb pracy: górne cięcie
4. System odkurzania: czyszczenie od góry lub od dołu
5. Napięcie odkurzacza: 3 fazy 380 V 3,5 kW
6. Dokładność cięcia: +-0,05 mm
7. Prędkość cięcia: 100 mm / s
8. Materiał PCB: FR4, MCPCB
