Szczegóły Produktu:
|
Aprobata CE: | TAk | Wrzeciona: | 2 |
---|---|---|---|
Typ PCB: | Płyty zarówno z zakładkami, jak i V-cut | Tryb: | Pełna automatyka |
maksymalny panel: | 300x300mm (może być wykonany na zamówienie) | Nazwa: | Uniwersalna maszyna do depanowania PCB |
High Light: | Uniwersalna automatyczna maszyna do depanowania płytek PCB,maszyna do depanowania płytek PCB z 2 wrzecionami,maszyna do depanowania płytek PCB w kształcie litery V |

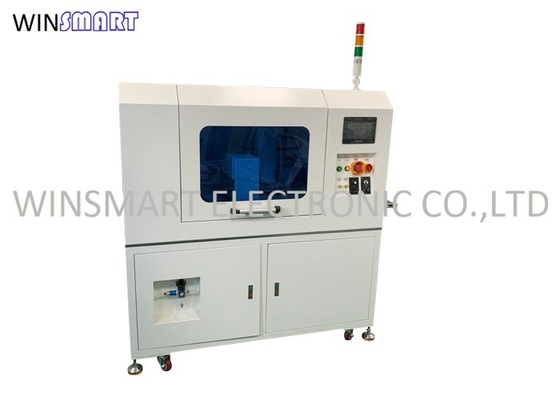

Uniwersalna automatyczna maszyna do depanelowania płytek drukowanych z 2 wrzecionami do płyt V-cut i Tab Boards
Cechy uniwersalnej maszyny do depanowania PCB:
1. Zrealizuj produkcję bezzałogową, która jest odpowiednia do wszelkiego rodzaju sztywnych depanelacji PCBA, obejmujących płytki V-cut i zakładki.
2. System wizyjny PC i CCD.
3. Programowanie z kompensacją i odpylaniem.
4. Zainstalowane 2 wrzeciona, jedno do depanelowania w kształcie litery V, drugie do depanelowania mostów frezujących.
5. Mniej niż 500 naprężeń podczas cięcia, aby chronić elementy przed uszkodzeniem podczas cięcia.
6. Opcjonalny system śledzenia kodów QR i kodów kreskowych.
7. Przyjazne oprogramowanie, łatwe w obsłudze i programowaniu;
Uniwersalny tryb podawania maszyny do depanowania PCB:
1. Tryb napędzany antystatycznie, interfejs SMEMA, który jest w stanie
2. Podłącz przednie wyposażenie SMT.
3. Regulowany przenośnik o różnej szerokości PCBA, zakres 50-350 mm.
4. Użyj niezależnej konstrukcji modułowej, wygodnej i łatwej w instalacji.
Uniwersalna struktura cięcia maszyny do depanowania PCB:
1. Silnik serwo jest dopasowany do precyzyjnej śruby napędzanej, aby zapewnić prędkość i precyzję cięcia.
2. Przecinarka brzeszczotu jest napędzana przez szybki silnik bezszczotkowy, który skutecznie obniża naprężenia podczas cięcia.
3. Dwa wrzeciona działają osobno, odpowiednie do wszystkich depanelowania FR4 i aluminium PCBA.
Kolekcja mechaniczna uniwersalnej maszyny do depanowania PCB:
1. Oś X jest napędzana przez silnik pasowy i krokowy, który ma szybką reakcję, wysoką precyzję i niskie koszty konserwacji.
2. Przyjmuje niezależny tryb pracy podwójnych manipulatorów, który jest wydajny i elastyczny.Szybki czas zmiany produkcji dla linii SMT.
3. Wyposażony w wielofunkcyjną dyszę próżniową, wygodną i poprawiającą czas produkcji.
Specyfikacja uniwersalnej maszyny do depanowania PCB:
Numer modelu | SMTID3 |
Rozmiar maszyny | 1800 (dł.) x 1500 (szer.) x 2200 (wys.) mm |
Napięcie | 220V/50Hz, 2,5KW |
Maksymalny rozmiar PCB | 300x300mm (konfigurowalny) |
Grubość PCB | 0,4-6 mm |
Tryb karmienia | Automatyczny |
Pozycjonowanie PCB | Dostosowane urządzenie |
Programowanie | Nauczanie wizji, programowanie inline |
Wrzeciono tnące | 20000-60000 obr/min |
Typ chłodzenia | Samochłodzenie |
Tryb zbierania kurzu | Najlepsza kolekcja |
Prędkość cięcia | 1-100mm/s |
Dokładność cięcia | ±0,02mm |
Bit routingu | Średnica 0,8-3,0, obrót w prawo |
Powtarzaj dokładność | ±0,02mm |
Układ sterowania | Komputer przemysłowy |
Wrzeciono | Niemcy SycoTec 4025HY |
