Maszyna do frezowania płytek PCB
>
Wygraj 10 System operacyjny Półautomatyczny router PCB do separacji PCB

Wygraj 10 System operacyjny Półautomatyczny router PCB do separacji PCB

Brand Name: Winsmart
Model Number: SMTR09
MOQ: 1 zestaw
Cena £: USD20000-80000
Packaging Details: obudowa ze sklejki
Payment Terms: T/T, L/C, Western Union
Detail Information
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE
Typ PCB:
Tablice kart
Materiał PCB:
FR4, aluminium
Grubość PCB:
0,8-3,0 mm
Certyfikat:
Aprobata CE
Precyzja cięcia:
± 0,05 mm
Raport z testów:
Pod warunkiem, że
Obszar roboczy:
Podwójny, 320x320mm
Prędkość cięcia:
1-100mm/s
Gwarancja:
12 miesięcy
Nazwa produktu:
Separacja PCB
Możliwość Supply:
100 zestawów/miesiąc
Podkreślić:

Półautomatyczny router PCB Win10

,

półautomatyczny router PCB CE

,

maszyna do frezowania płytek PCB 0

Product Description

Wygraj 10 separacji PCB systemu operacyjnego, półautomatyczny router PCB





Funkcje maszyny do separacji PCB:

1. Dwuślizgowe stoły robocze do produkcji wielkoseryjnej.

2. Ma mniejsze naprężenie, aby chronić PCBA, aby zapewnić gładką krawędź tnącą.

3. Silnik Panasonic i wrzeciono SycoTec służą do bezgłośnego i precyzyjnego cięcia.

4. Opcjonalny system odkurzania górnego i dolnego jest dostępny dla różnych wymagań klientów.

5. Niemiecka kamera i system CCD do automatycznego ustawiania.

6. Wygraj system operacyjny 10 i inne uprawnienia do obsługi sprawiają, że system jest łatwy w obsłudze.

7. Dostępny jest opcjonalny skaner kodów kreskowych i system śledzenia.





Dane techniczne maszyny do separacji PCB:

Ogólny
Wymiary (szer. * głęb. * wys.) 1250mm * 1650mm * 1450mm
Waga 750KG
Przesunięcie wysokości 60~110mm
Manipulator
Typ silnika Seria JiaBao
Powtarzalność pozycjonowania 0,001 mm
Obszar roboczy osi (maks.) 650mm*560mm*50mm
Stanowisko pracy
Mocowanie PCB standard, specjalizacja,
Ładowanie/rozładowywanie PCB podręcznik
Rozmiar PCB (maks.) 320*320mm
Grubość PCB (maks.) 5mm
Mocowanie
Mocowanie sztywności Dostosowane urządzenie do tworzenia
Mocowanie mocowania maszyneria
Silnik wrzeciona
Moc 150W
Wrzeciono 60000 obr/min
Chronić chłodzenie własne/wiatrowe
Zmień frez Specjalizacja
Możliwość routingu
Prędkość cięcia (maks.) 80mm/s
Prędkość jazdy (maks.) 2500mm/s
Precyzja cięcia 0,01mm
System próżniowy
Moc próżni 3.5KW AC 380V
Próżnia pion
Narzędzia
Moc 2,0 kW AC380V
Dopływ powietrza 4-6 kg/cm2
Programowanie
Edycja programu W linii
Edycja funkcji Linia, łuk, okrąg, krzywa U
Przechowywanie programu Dysk twardy
System wizyjny SONE kolor CCD
przesunięcie frezu AUTOMATYCZNY
Konfiguracja próżni AUTOMATYCZNY
Monitory operacyjne
Wskaźnik Wskaźnik Stan maszyny
kontrola narzędzia Automatyczne wykrywanie żywotności narzędzia, wykorzystanie testowania czasu
Ochrona silnika Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem;
kontrola przeładowania silnika Mają przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem;
Czas użytkowania narzędzia Automatyczna detekcja żywotności narzędzia,
Statystyka danych Oddzielny model płytki, liczenie oddzielające, różne metody liczenia
Rejestr błędów Oprogramowanie automatycznie rejestruje wszystkie alarmy pamięci maszyn
III.Precyzja
Dokładność osi 0,001 mm
Precyzja cięcia 0.1mm
IV.Bezpieczeństwo
Ochrona obszaru roboczego Z czterema uszczelnionymi zabezpieczeniami
Czujnik drzwi Czujnik mikroprzełącznika drzwi bezpieczeństwa przednich i tylnych (opcjonalnie)
Przycisk zatrzymania awaryjnego



Zastosowanie maszyny do separacji PCB:

Jest szeroko stosowany w produkcji przemysłu elektronicznego, takiego jak telefon komórkowy, elektronika samochodowa, AGD, telefon komórkowy, oświetlenie LED, przemysł medyczny itp.

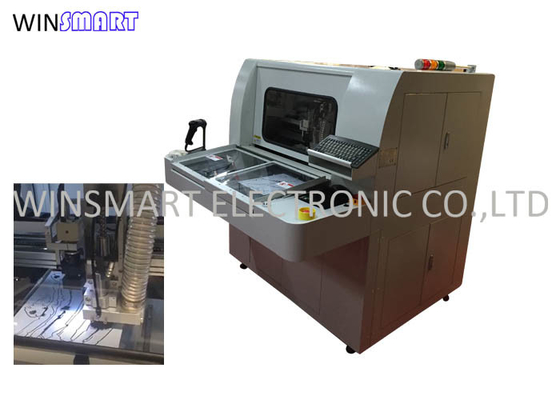

Zdjęcia maszyn do separacji PCB:

pcb router spindle



pcb separation



pcb separation machine
