Szczegóły Produktu:
|
| Stacja robocza: | 2 | Połączenie PCB: | Frezowanie Złączy |
|---|---|---|---|
| Materiał PCB: | FR4 i MCPCB | Aplikacja: | Zakładka Panel PCBA |
| Precyzja cięcia: | ± 0,05 mm | Bit routingu: | Średnica 0,8-2,5 mm |
| Aprobata CE: | TAk | Nazwa produktu: | Automatyczna maszyna do cięcia PCB |
| High Light: | Automatyczna maszyna do cięcia PCB,maszyna do cięcia PCB FR4 MCPCB,maszyna do cięcia PCB 800u |
||
Automatyczna maszyna do cięcia PCB Mniej niż 800u szczepu PCB Router Machine
Opis automatycznej maszyny do cięcia PCB:
Aby poprawić wydajność produkcji płytek drukowanych (PCB) i prędkość liniową montażu powierzchniowego (SMT), płytka drukowana jest zwykle projektowana jako duża płytka, która zostanie podzielona na wiele mniejszych pojedynczych płytek PCB za pomocą Wyposażenie maszyn do depanowania PCB w produkcie finalnym.Tę dużą płytkę PCB można nazwać panelem.Ten duży panel jest podzielony na małe części.W różnych procesach produktowych można go podzielić po SMT, po ICT, po spawaniu SMT przelotowym lub przed montażem produktu końcowego.
Funkcje automatycznej maszyny do cięcia PCB:
1. Wrzeciono szybkobieżne: szybkobieżne wrzeciono zmotoryzowane przyjmuje importowany silnik wrzeciona szeroko stosowany w wysokiej klasy routerze do depanelowania płytek drukowanych w branży.Wrzeciono ma zalety wysokiej prędkości (60000 obr / min), długiej żywotności, wygodnego załadunku i rozładunku, gładkiej powierzchni cięcia i braku zadziorów.Jest również wyposażony w oryginalną przetwornicę częstotliwości wrzeciona, aby silnik wrzeciona miał dłuższą żywotność, większą odległość siły skrawania i niższy efekt wzrostu temperatury.
2. System wizyjny: kolorowy przetwornik CCD o wysokiej rozdzielczości pikseli i soczewka o dużym powiększeniu, która może pomóc w nauczaniu programu i edycji funkcji symulacji.Automatyczny system korekcji położenia znaczników poprawia dokładność cięcia, zapobiega nieprawidłowemu cięciu podłoża, gdy płyta nie jest na miejscu, i przyspiesza kopiowanie lewego i prawego programu oraz przełączanie modeli.Funkcję odczytu kodów kreskowych można wybrać, aby odczytać, zapisać lub przesłać kod kreskowy 1D / 2D, co jest wygodne dla śledzenia i zarządzania cyfrowego.
3. Pozycjonowanie pojazdu: płytka drukowana PCBA zapewnia precyzyjne cięcie, ma niezawodną kontrolę, a wydajność korpusu linii jest stabilna i niezawodna.
Specyfikacja automatycznej maszyny do cięcia PCB:
| Maszyna routera | |
| Prędkość cięcia X/Y | 0 ~100mm/s |
| Dokładność powtarzalności | ± 0,01 mm |
| Tryb sterowania X/Y1/Y2/Z | Przemysłowe IPC i PC |
| Tryb napędzany X/Y1/Y2/Z | Silnik serwo AC |
| Obsługa i przechowywanie danych | PC |
| Precyzja cięcia | ± 0,05 mm |
| Prędkość wrzeciona | 60000 obr./min (Niemcy KKAVO) |
| Zasilacz | 220V/110V |
| Ciśnienie powietrza | 4,5 kg/cm 2 |
| Współczynnik mocy | 1,8 kW |
| Odkurzacz | |
| Tryb | W górę lub w dół |
| Zasilacz | 380V |
| Up Cleaner Wymiar | dł.650 * szer.400 * wys.1350mm |
| Wymiar dolnego czyszczenia | L665*W635*H1650mm |
Automatyczna konserwacja maszyny do cięcia PCB:
1. Należy sprawdzić, czy z szafy elektrycznej nie spadają materiały.Jeśli tak, należy go czyścić na czas i codziennie konserwować.O sposobie konserwacji przednich i tylnych paneli hosta: przedni i tylny panel hosta należy czyścić codziennie.
2. Okablowanie silnika XYZ i metoda konserwacji czujnika limitu pochodzenia: ogólnie czujnik należy przecierać zewnętrznym kurzem i plamą oleju raz dziennie.
3. O metodzie konserwacji żelaznej płyty na dole głównego silnika: jeśli części spadną, należy je usunąć i wymienić na czas.
4. O metodzie konserwacji kombinacji trzypunktowej: codziennie sprawdzaj, czy w naczyniu filtra wody znajduje się woda.Jeśli jest woda, naciśnij żółty odpływ, aby ją usunąć.
5. Sposób konserwacji wrzeciona: wytrzyj i wyczyść wrzeciono, gdy maszyna przestaje działać każdego dnia.
6. Sposób konserwacji odkurzacza: wytrzyj i wyczyść odkurzacz codziennie po zakończeniu pracy urządzenia.

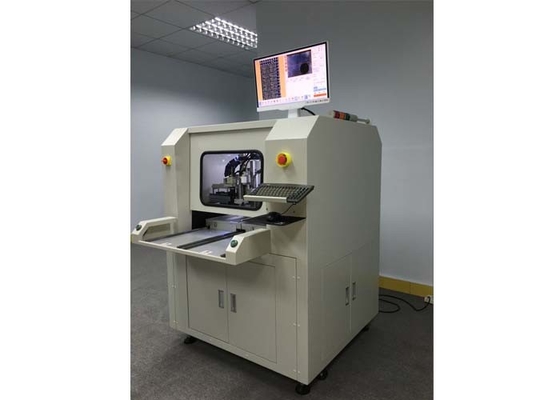

Automatyczna maszyna do cięcia PCB Zdjęcia:
