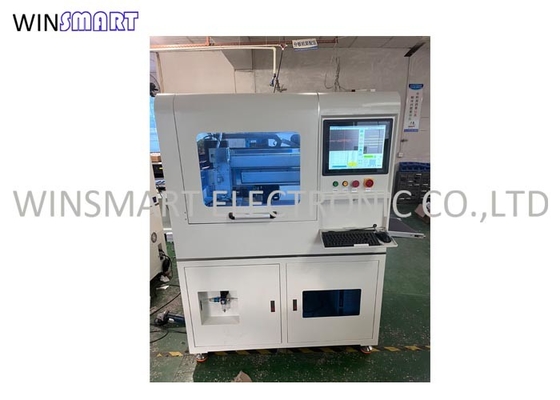

Inline V Cut PCB Depaneling Machine Automatyczny depanelizer PCB

Brand Name:	Winsmart
Model Number:	SMTID3
MOQ:	1 zestaw
Cena £:	USD1-10000/set
Packaging Details:	obudowa ze sklejki
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Stan:

100% nowy

Cięcie stresu:

Mniej niż 200 u szczepu

Grubość PCB:

0,4-3 mm

Wymiar PCB:

300x300mm (standard)

Połączenie PCB:

Frezowanie mostka i V-cut

Imię:

Automatyczny depanelizator PCB

Możliwość Supply:

200 zestawów miesięcznie

Podkreślić:

Inline V Cut Depaneler PCB

Milling Bridge PCB Depaneling Machine

Inline V Cut Automatyczny Depanelizer PCB

Product Description

Inline V Cut Maszyna do depanelowania PCB Automatyczny depanelizator PCB

Przegląd automatycznego depanelizera PCB:
1. Automatyczny depanelizator PCB jest w pełni automatycznym urządzeniem liniowym, które ma automatyczne przenośniki podające i rozładowujące.
2. Maszyna wykorzystuje szybki obrót brzeszczotu i automatyczne cięcie zgodnie z programami.
3. Posiada CCD i system kamer do precyzyjnego depanelowania, łatwy do programowania.

Cechy wbudowanego separatora depanelującego PCB:
1. Dwa oddzielne wrzeciona do cięcia paneli V-cut i frezowania połączeń.
2. System wizyjny PC i CCD dla łatwiejszego programowania.
3. Programowanie z kompensacją i odpylaniem.
4. Jest wyposażony w odkurzacz 3HP.
5. Niskie naprężenia skrawania w celu ochrony elementów przed uszkodzeniem podczas cięcia.
6. Może łączyć ładowarkę PCB i unlader do automatycznego przetwarzania w liniach SMT.

Specyfikacja automatycznego depanelizera PCB:

Przedmiot	SMTID3
Obszar roboczy	250x200mm, 0-80mm (Z)
CCD	540
Wrzeciono	Marka Chiny
Pręt śrubowy, szyna prowadząca, moduł	Marka Chiny
Siłownik	Panasonica
Eliminator elektrostatyczny	ADK-801ADK-801
komputer	Klasa przemysłowa
Karta sterowania ruchem	PI9074
monitor	17 cali
System operacyjny	Okna 10
Prędkość wrzeciona	40000 obr./min
Prędkość napędu XYZ	XY.800mm/s, Z.300mm/s
Prędkość cięcia	0-80 mm/s
Dokładność cięcia	±0,05 mm
Ogólna moc	5 kW
Platforma robocza	Obrotowa taca może ciąć w dwóch kierunkach
Układ chłodzenia wrzeciona	Chłodzenie powietrzem
Moc odkurzacza	3,5 kW 380 V, 3 fazy (opcjonalne odkurzanie górne i dolne)
Ciśnienie powietrza	0,5-0,7 MPa
Kontrola hałasu	<80dB
Urządzenie bezpieczeństwa	Drzwi bezpieczeństwa i czujnik
Tryb działania	W linii
Ładowanie PCB	Regulowany przenośnik podający
Automatyczne wykrywanie usterek i tryb konserwacji	Funkcja autodiagnostyki, wyświetlanie informacji o błędach w czasie rzeczywistym i intuicyjne sprawdzanie stanu każdego portu IO w celu rozwiązywania problemów
Wsparcie techniczne i szkolenia	Zapewnij obsługę sprzętu, programowanie, konserwację sprzętu i usługi szkoleniowe
System wizyjny	System wizualnej korekcji pozycjonowania CCD
Regulowana wysokość	50-70mm
Światło ostrzegawcze	Lampa trójkolorowa
Pokrywa ochronna obszaru roboczego	Tryb ochrony ślepych drzwi sześciościennych
Wymiar	1000 (dł.) x 1010 (szer.) x 1860 (wys.) mm
Waga	Około 1000kg

Automatyczne wprowadzenie do oprogramowania PCB Depanelizer:

Zarządzanie prawami do oprogramowania	Ochrona hasła
Programowanie	Interfejs wizualny, ścieżka cięcia, dynamiczna symulacja
Funkcja automatycznej kalibracji	Automatyczna kalibracja punktu zaznaczenia
Tryb programowania	online
Funkcja edycji	Linia prosta
Przechowywanie programów	W razie potrzeby wybierz miejsce przechowywania
Kompensacja średnicy narzędzia	Dostępne są różne metody kompensacji
Wykrywanie narzędzia	Tak, automatycznie alarmuje i zatrzymuje się po złamaniu narzędzia
Wykrywanie przegrzania silnika	Posiada zabezpieczenie przed przeciążeniem, przegrzaniem, niskim napięciem i inne zabezpieczenia
Wykrywanie przeciążenia serwa	Przeciążenie, niskie napięcie i czy linia jest normalna
Śledzenie życia wrzeciona	Automatyczny
Rachunkowość	Tak
Rekord błędu maszyny	Automatycznie zapamiętuje wszystkie rekordy alarmów
Dokładność pozycji osi	0,01 mm
Precyzja cięcia	±0,05 mm
Skanowanie kodów kreskowych	Opcjonalny

Lista konfiguracji automatycznego Depanelizera PCB:
1. Wbudowany separator depanelujący PCB x 1 jednostka
2. Odkurzacz x 1 szt
3. Brzeszczot x 5 szt
4. Instrukcja obsługi x 1 szt
5. Wideo dotyczące obsługi i wideo dotyczące konfiguracji

Automatyczny Depanelizer PCB Wprowadzenie elektryczne:
1. Okablowanie sterowania elektrycznego jest zgodne z wymaganiami normy krajowej, a szynoprzewody wykonane są z materiałów trudnopalnych.
2. Sprzęt ma ochronę bezpieczeństwa i ochronę przed wyciekiem.Przewód uziemiający i przekaźnik są wyposażone w nanorezystancję, aby zapobiec iskrzeniu styku.
3. Głównym stykiem urządzenia może być stycznik półprzewodnikowy, który może skutecznie zapobiegać iskrzeniu i źródłom zakłóceń.
4. Wysoce elastyczne kable są używane do kabli łańcuchowych zbiorników wyposażenia, aby zapewnić ponad pięć milionów napędów posuwisto-zwrotnych.
5. Główne sterowanie, silny prąd, obwód, sygnał i IO mają spójną identyfikację kodu rury, co jest wygodne do rozwiązywania problemów i konserwacji.
6. Niebezpieczne części urządzenia są oznaczone znakami ostrzegawczymi.W tym linia przychodząca, linia wychodząca, zasilanie i przewód uziemiający.
7. Ten automatyczny depanelizer PCB ma pełny status IO, funkcję alarmu otwarcia drzwi bezpieczeństwa itp. I może monitować w oprogramowaniu.
