Szczegóły Produktu:
|
| Materiał PCB: | FR4, aluminium | Grubość PCB: | 0,8-3,0 mm |
|---|---|---|---|
| Precyzja cięcia: | ± 0,05 mm | Maksymalny rozmiar PCB: | 320x320mm |
| Funkcja: | Cięcie od góry | Odkurzacz: | TAK |
| Bit routingu: | Średnica 0,8-2,5 mm | Nazwa produktu: | Stołowy router PCB |
| High Light: | Frezarka stołowa do PCB,aluminiowa maszyna do frezowania PCB,separator PCB 320 mm |
||
Skrzynka edukacyjna Stołowa frezarka PCB Frezarka Separator PCB
Przegląd routerów do płytek PCB:
Router do płytek drukowanych na stole jest dostarczany z niestandardowymi osprzętem, aby spełnić wymagania klientów przemysłowych.Regulując tylko cztery śruby, operator może łatwo skonfigurować niestandardowe uchwyty bez opóźnień i bez ryzyka nieprawidłowej konfiguracji.Mamy dwa modele stacjonarne, dostępne z robotami stacjonarnymi do cięcia paneli.Dzięki przyjaznemu dla użytkownika programowaniu nie ma potrzeby uczenia się skomplikowanego języka programowania, aby obsługiwać router.Frezarka górnowrzecionowa wyposażona jest w system podciśnieniowy, który skutecznie usuwa kurz i zanieczyszczenia spod deski.
Cechy routera nastołowego PCB:
1. Jednostołowy ploter stołowy do płytek drukowanych o prędkości do 100 mm/s i prędkości pozycjonowania 500 mm/s.
2. Nieprzerwane ciągłe cięcie podczas załadunku i rozładunku.
3. Wysokiej jakości system wrzeciona umożliwia systemowi szybkie przyspieszanie i zwalnianie, skracając czas synchronizacji i zwiększając produktywność przy zachowaniu wysokiej precyzji.
4. Używaj wysokiej jakości sprzętu, aby zapewnić wysoką stal i wysoką wydajność.
Środki ostrożności dotyczące stołowego routera PCB:
1. Po zakończeniu pracy należy odciąć zasilanie, wyczyścić odpady z cięcia płyty i zapewnić czystość maszyny.
2. Zwróć uwagę na silnik wrzeciona i frezy, aby zapewnić skuteczną realizację depanelowania.
3. Zwróć uwagę na konserwację narzędzi.Gdy narzędzia nie są używane przez dłuższy czas, wyjmij je i nałóż olej silnikowy do konserwacji.
4. Codziennie sprawdzaj dokręcenie każdej śruby maszyny.
Specyfikacja routera PCB na stole:
| Silnik układu napędowego | serwo / silnik krokowy |
| Wrzeciono | wrzeciono krajowe / importowane |
| Wydajność cięcia | 500mm/s |
| Powtarzalność układu napędowego | ± 0,02 mm |
| Prędkość cięcia | Maks. 100 mm / S zależy od materiału PCB i jakości cięcia |
| Rezolucja | ± 0,01 mm |
| Skok XYZ | 350*350*100mm |
| Pozycjonowanie PCB | oprawa specjalna lub standardowa |
| Sposób obsługi | tryb ręczny |
| Grubość płytki drukowanej | 0,4 mm-4 mm |
| Moc wrzeciona | 0,5 kW |
| Prędkość wrzeciona | 40 000 obr/min |
| Rozmiar maszyny | 650*550*615mm |
| Waga | 73KG |
Szczegóły routera PCB na stole:

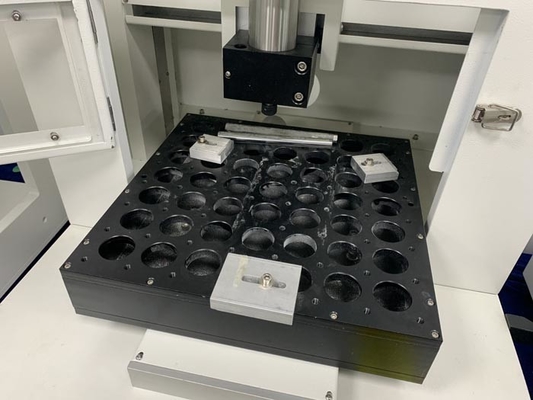

1. Frezarka do płytek PCB typu stołowego wykorzystuje specjalnie wykonane urządzenie do przytrzymywania panelu PCB podczas cięcia, zapewnia precyzyjne cięcie i gładką krawędź cięcia.
2. Frezarka do płytek drukowanych typu stołowego to urządzenie, które wykorzystuje frez do pracy z dużą prędkością, aby oddzielić płytki PCB z zakładkami zgodnie ze wstępnie edytowaną ścieżką.Pulpitowy router depanelujący PCB zastępuje wady cięcia spowodowane ręcznym łamaniem, cięciem w kształcie litery V lub wykrawaniem, poprawia jakość produktu i zmniejsza ilość odpadów.
