Szczegóły Produktu:
|
| Wymiar PCB: | 460x320mm | Raport z testów: | Pod warunkiem, że |
|---|---|---|---|
| Typ PCB: | Otwory stemplowe | Trzymanie PCB: | Dostosowana forma |
| Precyzja: | ± 0,05 mm | Nazwa: | Pneumatyczna wykrawarka |
| High Light: | 20Ton PCB Punch Machine,460x320mm PCB Punch Machine,Pneumatyczna wykrawarka MCPCB |
||
460x320mm 20Ton PCB Punch Machine Pneumatyczna wykrawarka
PneumatycznyFunkcje wykrawarki:
1. Wysoki stopień automatyzacji, prosta i bezpieczna obsługa
2. Można wymienić wiele form, a wymiana formy jest wygodna i łatwa!
3. Dolna forma wchodzi i wychodzi automatycznie, co jest wygodne do pobierania i umieszczania produktów, a gotowe produkty mogą wpaść do szuflady.
4. Zminimalizuj naprężenia wewnętrzne generowane podczas cięcia blachy i unikaj pękania cyny
5. Wydajność wykrawania półfabrykatów PCB i FPC jest bardzo wysoka
6. Najnowsza nowa funkcja ekranu dotykowego jest wygodna w obsłudze dla operatora.
PneumatycznyZasada wykrawania:
Zainstaluj oprzyrządowanie do wykrawania PCB w miejscu formy, umieść płyty FPC / PCB do wycięcia w odpowiedniej pozycji dolnej matrycy i naciśnij przełącznik startowy, aby wyciąć płyty za jednym razem.Podczas pracy dolna matryca przyjmuje automatyczny push-pull, aby zmniejszyć pracochłonność i poprawić bezpieczeństwo.Jednocześnie bardzo wygodne jest zabranie i umieszczenie rozdzielonych desek.
Dane techniczne wykrawarki pneumatycznej:
| Obszar roboczy | 460*320mm |
| Ciśnienie robocze | 0,45-0,7 MPa |
| Precyzja cięcia | ± 0,05 mm |
| Czas cyklu | 7-15 sekund |
| Wyjście | 8T |
| Grubość PCB/FPC | 0,08-3,5 mm |
| Materiał PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Tryb cięcia | Wykrawanie |
| Oprawa do dziurkowania | Oprzyrządowanie matrycowe (forma) |
| Nieruchomość robocza |
Wyświetlacz LCD, automatycznie rejestruje liczbę produkty przetworzone, wykrawanie automatyczne |
| Port transmisji | Międzynarodowy standard |
| Język operacji | język angielski |
| Uderzenie | 50MM |
| Wysokość formy | 170MM |
| Moc | 380/220V |
| Bezpiecznik | 3A |
| Wymiar maszyny | 820x740x1750mm |
| Ciężar maszyny | 680 kg |

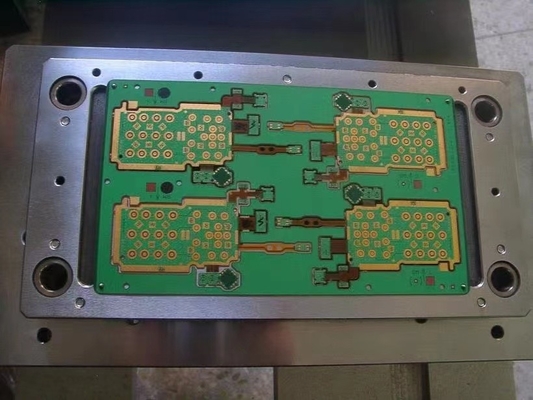

Pneumatyczna maszyna do wykrawania Die Tooling Zdjęcie:
Zakres zastosowania wykrawarki pneumatycznej:
Płytki drukowane telefonów komórkowych, aparatów cyfrowych, akcesoriów elektronicznych, komputerów, samochodów itp. mogą być wycinane w partiach i zapewniają maksymalny efekt podczas cięcia wielu płytek drukowanych.W przemyśle elektronicznym, takim jak płyta telefonu komórkowego, karta pamięci, elastyczny obwód telefonu komórkowego, HDI (płytka drukowana o wysokiej gęstości), elastyczna płytka drukowana FPCB (elastyczna płytka drukowana) i FCCL (elastyczny laminat pokryty miedzią), wydajność jest szczególnie istotne dla segmentacji dużych ilości szczelinowego podłoża PCB i elastycznej płytki drukowanej (FPC).
