Szczegóły Produktu:
|
| Materiał PCB: | RF4, aluminium | Grubość PCB: | 3.0mm |
|---|---|---|---|
| Prędkość wrzeciona: | 20000-60000RPM | Precyzja cięcia: | ± 0,05 mm |
| Stół roboczy: | 1 | Nazwa: | Maszyna do depanelowania płytek drukowanych w linii |
| High Light: | Wbudowana maszyna do depanowania PCB,wielofunkcyjna maszyna do depanowania PCB,regulowany separator PCB przenośnika podającego |
||

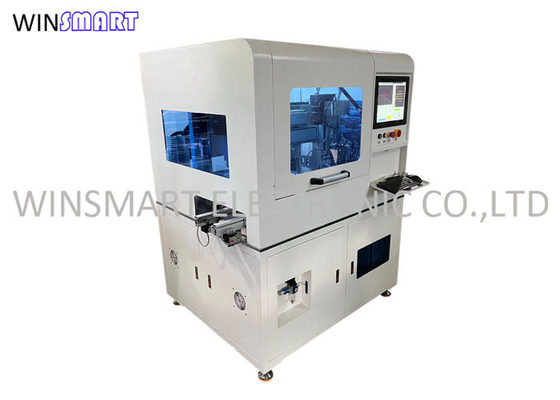

Regulowany przenośnik podający Wielofunkcyjna liniowa maszyna do depanelowania płytek drukowanych
Inline PCB Depaneling Machine Wprowadzenie:
1. Ta maszyna do depanelowania PCB jest w pełni automatycznym sprzętem on-line, który można podłączyć do maszyny ładującej PCB.
2. Przyjmuje szybki obrót brzeszczotu i automatyczne cięcie zgodnie z programami.
3. Sprzęt jest zaprojektowany on-line, który może automatycznie lokalizować, ciąć i odkurzać, z wysoką wydajnością produkcji i stabilną jakością.
4. System operacyjny Windows 10, program do programowania wizualnego, system automatycznej korekcji punktu znaku, kamera o wysokiej rozdzielczości do wyświetlania ścieżki cięcia.
Zaleta maszyny do depanelowania płytek drukowanych w linii:
1. Niskie naprężenia skrawające zarówno w przypadku depanelowania płytki PCBA, jak i cięcia w kształcie litery V.
2. System wizyjny PC i CCD do precyzyjnego programowania i obsługi.
3. Łatwe programowanie.
4. Najlepszy system odpylania dla warsztatu bezpyłowego.
5. Wysoka zdolność produkcyjna dla produktów o dużej objętości.
6. Regulowany przenośnik podający dla różnych szerokości PCB.
7. Płaski przenośnik ESD.
8. Opcjonalna funkcja zbierania tac.
Funkcje maszyny do depanelowania płytek drukowanych w linii:
1. Zrealizuj produkcję bezzałogową, która jest odpowiednia dla wszystkich rodzajów sztywnych depanelacji PCBA, obejmujących deski V-cut i tabliczki.
2. Programowanie z kompensacją i odpylaniem.
3. Zainstalowane 2 wrzeciona, jedno do depanelowania w kształcie litery V, drugie do depanelowania mostka.
4. Mniej niż 500 naprężeń skrawających, aby chronić elementy przed uszkodzeniem podczas cięcia.
5. Opcjonalny system śledzenia kodów QR i kodów kreskowych.
6. Przyjazne oprogramowanie, łatwe w obsłudze i programowaniu
Specyfikacja maszyny do depanelowania płytek drukowanych w linii:
| Numer modelu | SMTID3 |
| Rozmiar maszyny | 1800 (dł.) x 1500 (szer.) x 2200 (wys.) mm |
| Napięcie | 220 V/50 Hz, 2,5 kW |
| Maksymalny rozmiar PCB | 300x300mm (konfigurowalny) |
| Grubość PCB | 0,4-6mm |
| Tryb karmienia | Automatyczny |
| Pozycjonowanie PCB | Oprawa na zamówienie |
| Programowanie | Nauczanie wizji, programowanie inline |
| Wrzeciono tnące | 20000-60000 obr./min |
| Typ chłodzenia | Samochłodzenie |
| Tryb zbierania kurzu | Najlepsza kolekcja |
| Prędkość cięcia | 1-100 mm/s |
| Dokładność cięcia | ±0,02 mm |
| Bit routingu | 0,8-3,0 Średnica, prawy obrót |
| Powtarzaj dokładność | ±0,02 mm |
| Układ sterowania | Komputer przemysłowy |
| Wrzeciono | Niemcy SycoTec 4025HY |
Oprogramowanie maszyny do depanelowania PCB w linii:
| Zarządzanie prawami do oprogramowania | Ochrona hasła |
| Programowanie | Interfejs wizualny, ścieżka cięcia, dynamiczna symulacja |
| Funkcja automatycznej kalibracji | Automatyczna kalibracja punktu zaznaczenia |
| Tryb programowania | online |
| Funkcja edycji | Linia prosta |
| Przechowywanie programu | W razie potrzeby wybierz miejsce przechowywania |
| Kompensacja średnicy narzędzia | Dostępne są różne metody kompensacji |
| Wykrywanie narzędzia | Tak, automatycznie alarmuje i zatrzymuje się po złamaniu narzędzia |
| Wykrywanie przegrzania silnika | Posiada zabezpieczenie przed przeciążeniem, przegrzaniem, niskim napięciem i inne zabezpieczenia |
| Wykrywanie przeciążenia serwa | Przeciążenie, niskie napięcie i czy linia jest normalna |
| Śledzenie życia wrzeciona | Automatyczny |
| Rachunkowość | TAk |
| Rekord błędu maszyny | Automatycznie zapamiętuje wszystkie rekordy alarmów |
| Dokładność pozycji osi | 0,01 mm |
| Precyzja cięcia | ±0,05 mm |
| Skanowanie kodów kreskowych | Opcjonalny |
Konfiguracja wysyłki maszyny do depanelowania płytek drukowanych w linii:
1. Wbudowany separator PCB x 1 jednostka
2. Odkurzacz x 1 szt
3. Brzeszczot x 5 szt. lub frez x 10 szt
4. Instrukcja obsługi x 1 szt
5. Wideo dotyczące obsługi i wideo dotyczące konfiguracji
